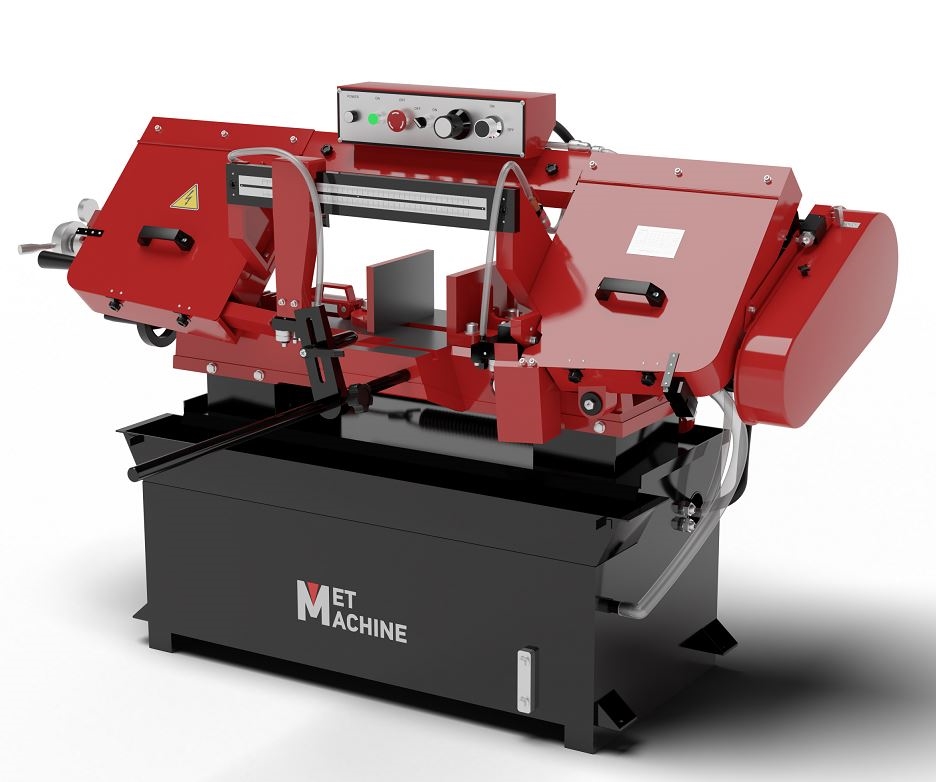

Ручной ленточнопильный станок LSZ1523

  Ручной маятниковый ленточнопильный станок с гидроразгрузкой MetMachine LS1523 предназначен для точной резки металлических заготовок под прямым и косым углами — 90° и 45°. Работает от трёхфазной электросети (380 В), оснащён асинхронным двигателем и способен справляться с заготовками крупных габаритов благодаря прочной конструкции и высокому крутящему моменту.

Возможности обработки:

• Круглый материал — до 228 мм в диаметре
• Квадратные и прямоугольные заготовки — до 355×228 мм (при распиле под углом 90°)

---

Преимущества и особенности конструкции:

• Чугунные элементы корпуса
  Пильная рама и рабочая поверхность выполнены из высококачественного чугуна, что обеспечивает высокую жесткость конструкции, гасит вибрации и повышает точность распила.
• Усиленная станина
  Основание выполнено из сварного стального листа — надежная, устойчивая база для стабильной работы при нагрузках.
• Многоступенчатая регулировка скорости
  Четыре режима подачи ленты (25, 40, 51 и 71 м/мин) позволяют адаптировать станок под различные виды металлов и сечений. Переключение осуществляется посредством переноса ремня на шкивах.
• Ручной механизм натяжения полотна
  Встроенный винт с рукояткой обеспечивает быстрый и точный натяг. Для дополнительного контроля натяжения используется жидкостный тензометр, повышающий ресурс ленты и качество распила.
• Мощный двигатель 1,5 кВт
  Электромотор высокой мощности обеспечивает уверенный распил как цельных, так и тонкостенных профилей. Совместно с массивной рамой гарантирует стабильную и быструю обработку.
• Гидравлическое опускание пильной рамы
  Пильный модуль опускается под собственным весом, при этом скорость регулируется гидроцилиндром с возможностью точной настройки давления с панели управления. Это позволяет добиться идеального качества реза даже на сложных участках.
• Компенсирующая пружина
  Облегчает подъём рамы после завершения операции, снижая нагрузку на оператора.
• Регулируемый боковой упор
  Позволяет точно выставить размер заготовки, обеспечивая высокую повторяемость при серийной обработке.
• Надёжные поворотные тиски с доводкой
  Широкие губки тисков надёжно фиксируют заготовку, предотвращая смещение. Маховик с рычагом доводки ускоряет фиксацию и снижает время подготовки к резу. Тиски поворотные, что даёт гибкость в работе под углом.
• Щётка очистки полотна
  Встроенная система щеток автоматически очищает полотно от стружки, поддерживая оптимальные условия резания и увеличивая срок службы ленты.
• Автоматическое отключение
  Концевой выключатель останавливает работу станка по завершению реза, предотвращая износ и повышая безопасность.
• Система подачи СОЖ
  Ёмкость встроена в тумбу станка. Оборудование снабжено двумя регулируемыми подводами охлаждающей жидкости, что продлевает срок службы режущего полотна, повышает качество реза и предотвращает коррозию деталей.
• Контроль уровня охлаждающей жидкости
  На корпусе установлен датчик уровня СОЖ, позволяющий оператору отслеживать состояние системы охлаждения и вовремя пополнять жидкость.
• Точная направляющая система
  Полотно стабилизируется в твердосплавных направляющих с шарикоподшипниками, с возможностью регулировки вылета под конкретную заготовку, что обеспечивает высокую геометрию распила.
• Эргономичная панель управления
  Все элементы управления удобно размещены на пильной раме. Панель не загромождает рабочее пространство, а кнопка экстренного отключения позволяет быстро остановить работу при необходимости.
• Повышенный уровень безопасности
  Станок оснащён четырьмя защитными датчиками: при открытии крышек шкивов, кожуха ременной передачи или электрошкафа — оборудование немедленно останавливается, предотвращая возможные травмы и повреждения.

---

MetMachine LS1523 — для тех, кому важны

• Надёжность в промышленной эксплуатации
• Универсальность при распиле различных металлов
• Повышенная точность и безопасность
• Обработка заготовок большого сечения

Идеально подходит для производств, где требуется высокая производительность и удобство при выполнении прямых и угловых резов.

В комплектацию станка входят



1. Основная рама ленточнопильного станка

2. Усиленная станина

3. Автоматическая система подачи СОЖ

4. Регулируемый боковой упор

5. Ленточнопильное полотно

6. Инструкция
