Реверсивная виброплита KOMAN 6.5HP, бензин, 127кг MS125-2

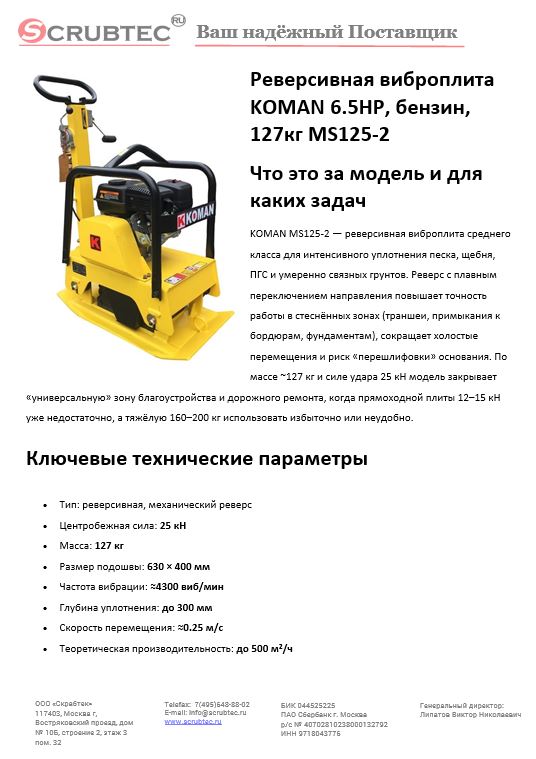

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS125-2 — реверсивная виброплита среднего класса для интенсивного уплотнения песка, щебня, ПГС и умеренно связных грунтов. Реверс с плавным переключением направления повышает точность работы в стеснённых зонах (траншеи, примыкания к бордюрам, фундаментам), сокращает холостые перемещения и риск «перешлифовки» основания. По массе ~127 кг и силе удара 25 кН модель закрывает «универсальную» зону благоустройства и дорожного ремонта, когда прямоходной плиты 12–15 кН уже недостаточно, а тяжёлую 160–200 кг использовать избыточно или неудобно.

Ключевые технические параметры

• Тип: реверсивная, механический реверс
• Центробежная сила: 25 кН
• Масса: 127 кг
• Размер подошвы: 630 × 400 мм
• Частота вибрации: ≈4300 виб/мин
• Глубина уплотнения: до 300 мм
• Скорость перемещения: ≈0.25 м/с
• Теоретическая производительность: до 500 м²/ч
• Двигатель: Loncin G200/G200F, 196–200 см³, 6.5 hp (≈4.8 кВт)
• Топливный бак: 3.6 л; ориентировочный расход 1.3–1.7 л/ч
• Габариты (Д×Ш×В): 750 × 400 × 930 мм
• Комплектация: плита в сборе, ручка, руководство по эксплуатации; опционально — защитный коврик, набор ЗИП

Обоснование стоимости

1. Класс уплотнения 25 кН — меньше проходов до требуемой плотности по сравнению с 12–15 кН, стабильнее результат на слоях 150–200 мм.
2. Реверс с точной дозировкой тяги — экономит время на разворотах, повышает качество у кромок и в траншеях.
3. Распространённая моторная платформа (Loncin G200/G200F) — доступные расходники и сервис.
4. Оптимальная масса 127 кг — компромисс между манёвренностью и глубиной уплотнения; реже требуется «перезаезд» тяжёлой техникой.

Области применения

• Благоустройство: подготовка оснований под тротуарную плитку/брусчатку, бордюры, лотки.
• Дорожный ремонт малого масштаба: пешеходные зоны, парковки легкового класса, подсыпки.
• Коммунальные и строительные работы: засыпка пазух, траншеи, примыкания к фундаментам.

Результат/ценность (с количественными ориентирами)

• Реальная выработка: ориентируйтесь на 200–350 м²/смену одной бригадой с учётом логистики материала, планировки и контроля влажности (теоретически — до 500 м²/ч на ровных площадях).
• Послойное уплотнение: комфортный слой 150–200 мм по несвязным/слабосвязным грунтам; итоговая глубина до 300 мм достигается в 2 прохода по слоям.
• Качество примыканий: благодаря реверсу снижается риск «выбивания» кромок и локальных просадок, меньше подработок и переделок.

Сколько ручного труда заменяет и экономия времени

• Ручное трамбование (15–20 кг) даёт ≈60–80 м²/день «чистой площади».
• MS125-2 обеспечивает ≈200–350 м²/день на типовых задачах.
  Экономия фонда времени 40–70 %, эквивалентно замене ≈2–4 рабочих при сохранении качества и снижении утомляемости.

Лёгкость обучения персонала

Управление предельно простое: дроссель + рычаг реверса. Базовый инструктаж 30–60 минут покрывает запуск/останов, выбор траектории и работу вблизи кромок. Отдельно прорабатываются безопасность (выхлоп/шум/вибрация), строповка и запрет работы в непроветриваемых помещениях.

Конструкция и комплектация

• Вибровозбудитель с балансирными массами; точки обслуживания доступны.
• Подошва 630×400 мм из износостойкой стали со скруглёнными кромками.
• Механический реверс: надёжный привод, плавная смена направления вперёд/назад.
• Рама-клетка защищает мотор/виброблок, есть проушина для строповки.
• Антивибрационная рукоять снижает нагрузку на оператора.
• Опции: коврик для брусчатки, бак воды для пылящих смесей (по поставке).

Эксплуатация, расходники и сервис

• Перед запуском: контроль уровня масла в двигателе и виброблоке, осмотр ремня, крепежа и подошвы.
• Топливо и масла: бензин АИ-92; моторное масло 10W-30; в виброблок — по карте ТО (для MS125 обычно 0.5 л).
• ТО двигателя: первая замена масла после обкатки (20–25 м/ч), далее по регламенту; регулярная чистка/замена воздушного фильтра; проверка свечи и крепежа.
• ТО виброблока/ремня: периодический контроль герметичности, долив масла, проверка натяжения клинового ремня, осмотр демпферов и рукояти.
• Расходники/ЗИП: воздушный фильтр, свеча, клиновой ремень, моторное масло, прокладки/сальники виброблока, крепёж подошвы; опционально — коврик.
• Безопасность: СИЗ по шуму/вибрации; не поднимать за рукоять; работать на открытом воздухе/при вытяжке; хранить вертикально, без подтёков топлива/масла.

Краткая спецификация (для ТЗ/тендера)

Часто задаваемые вопросы

Чем реверсивная лучше прямоходной 12–15 кН?
Быстрее «вытягивает» кромки и узкие зоны за счёт реверса, меньше холостых перемещений, выше однородность уплотнения.

Можно ли работать по брусчатке/плитке?
Да, при установке защитного коврика, чистой подошве и уменьшенной интенсивности проходов.

Какой послойный режим выбирать?
Типично 150–200 мм за цикл по несвязным грунтам; итог до 300 мм достигается в 2 слоя при оптимальной влажности.

Какие расходники держать на складе?
Воздушный фильтр, свеча, клиновой ремень, масло двигателя и для виброблока, комплект прокладок/сальников, крепёж подошвы.

Как безопасно поднимать/перевозить?
Погрузка — за центральную проушину; перемещение на площадке — перекатыванием/роклой. Не поднимать за рукоять.
