Реверсивная виброплита KOMAN 4.2HP MS125-1

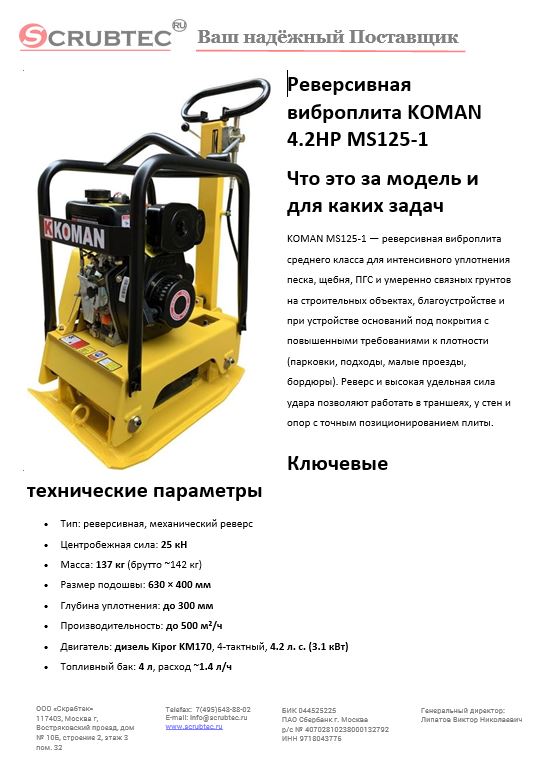

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MS125-1 — реверсивная виброплита среднего класса для интенсивного уплотнения песка, щебня, ПГС и умеренно связных грунтов на строительных объектах, благоустройстве и при устройстве оснований под покрытия с повышенными требованиями к плотности (парковки, подходы, малые проезды, бордюры). Реверс и высокая удельная сила удара позволяют работать в траншеях, у стен и опор с точным позиционированием плиты.

Ключевые технические параметры

• Тип: реверсивная, механический реверс
• Центробежная сила: 25 кН
• Масса: 137 кг (брутто ~142 кг)
• Размер подошвы: 630 × 400 мм
• Глубина уплотнения: до 300 мм
• Производительность: до 500 м²/ч
• Двигатель: дизель Kipor KM170, 4-тактный, 4.2 л. с. (3.1 кВт)
• Топливный бак: 4 л, расход ~1.4 л/ч
• Габариты (С×Г×В): 750 × 400 × 930 мм
• Упаковка: 740 × 450 × 1070 мм, брутто ~142 кг
• Комплект поставки: виброплита, руководство по эксплуатации, упаковка

Обоснование стоимости

1. Класс уплотнения 25 кН. Позволяет достигать требуемой плотности быстрее и меньшим числом проходов по сравнению с прямоходными плитами 12–15 кН.
2. Реверс с точной дозировкой тяги. Ускоряет разворот в стеснённых зонах, уменьшает «выбег» и перекомпактование кромок.
3. Дизельный мотор. Топливная унификация на объектах (солярка), высокий моторесурс и тяга на низких оборотах.
4. Простая механика. Механический реверс и доступный ЗИП снижают стоимость владения.

Области применения

• Траншеи и прикромочные зоны (фундаменты, стены, бордюры)
• Подготовка оснований под тротуарные покрытия, плиты мощения, лотки
• Засыпка и послойное уплотнение пазух и котлованов
• Ремонт дворовых территорий, благоустройство, малые дорожные работы

Результат/ценность (с количественными ориентирами)

• Фактическая выработка на благоустройстве: 200–350 м²/смену одной бригадой с учётом подвозки материала и планировки (паспортно — до 500 м²/ч в идеальных условиях).
• Послойное уплотнение до 300 мм по несвязным грунтам при оптимальной влажности — меньше перезаездов, меньше риска «волны».
• Качество кромок и примыканий: реверс даёт точный контроль при работе «у борта», снижая вероятность переразрыхления и последующих просадок.

Сколько ручного труда заменяет и экономия времени

• Ручное трамбование (груза 15–20 кг): 60–80 м²/день.
• MS125-1: 200–350 м²/день на типовых работах.
  Эквивалентно замене ≈2–4 рабочих при сохранении качества, экономия трудозатрат на 40–70 % (зависит от логистики и подготовки основания).

Лёгкость обучения персонала

Управление — дроссель + рычаг реверса. Базовый инструктаж оператора занимает 30–60 мин: запуск/останов, выбор траектории, правила реверса, техника безопасности (выхлоп, вибрация, строповка).

Конструкция и комплектация

• Вибровозбудитель с балансирными массами (ресурсный, с доступом к точкам обслуживания)
• Подошва 630×400 мм: баланс манёвренности и пятна контакта
• Механический реверс: надёжный привод, точная дозировка тяги вперёд/назад
• Рама-клетка для защиты двигателя и коробки вибратора
• Транспортная проушина/скоба для безопасной погрузки
• Антивибрационная рукоять для снижения нагрузки на оператора

Эксплуатация, расходники и сервис

• Топливо/масла: дизель (летний/зимний по сезону), моторное масло по карте ТО; контролировать уровень перед каждым пуском.
• ТО двигателя: замена масла после обкатки (первые 20–25 моточасов), далее по регламенту; регулярная очистка/замена воздушного фильтра; контроль свечи/форсунки и крепежа.
• ТО виброблока и ремня: контроль герметичности и уровня масла в возбудителе, периодическая проверка натяжения клинового ремня, осмотр подошвы и амортизаторов.
• Расходники/ЗИП: фильтр воздушный, ремень привода, уплотнители виброблока, крепёж, моторное масло, топливные фильтры.
• Безопасность: не работать в закрытых непроветриваемых помещениях; не поднимать за рукоять; использовать штатные точки строповки; СИЗ от шума и вибрации.

Краткая спецификация (для ТЗ/тендера)

Часто задаваемые вопросы

Чем реверсивная лучше прямоходной той же массы?
Точнее «вытягивает» кромки, быстрее разворачивается в стеснённых местах, меньше «шлифует» основание, выше итоговая однородность.

Можно ли работать по брусчатке?
Возможно при установке защитного коврика (опция), снижении частоты проходов и тщательной очистке подошвы.

Сколько слоёв уплотнять?
Ориентируйтесь на 150–200 мм за проход по несвязным грунтам; итоговая глубина 300 мм достигается в 2 слоя при правильной влажности.

Какие типовые расходники держать на складе?
Воздушные и топливные фильтры, клиновой ремень, моторное масло, крепёж подошвы, комплект прокладок виброблока.

Как перевозить/поднимать?
Перемещать на площадке на колёсах/роклах (если есть), поднимать — только за центральную проушину; руки и ноги держать вдали от движущихся частей.

Условия оплаты и поставки:

Срок поставки Товара или срок отгрузки Товара:

В течении 3-х рабочих дня после поступления денежных средств на расчётный счёт Поставщика.

Условия оплаты:

Предоплата 100 (сто) процентов от стоимости товара указанная в спецификации на основании выставленного счёта от Поставщика. Покупатель производит в течение 3 (трёх) рабочих дней с даты подписания спецификации.

Условия доставки Товара:

Доставка транспортной компанией Деловые Линии до адреса.
