Ремкомплект клапана KIT DB 116/C Mecair (мембрана DB116 NBR)

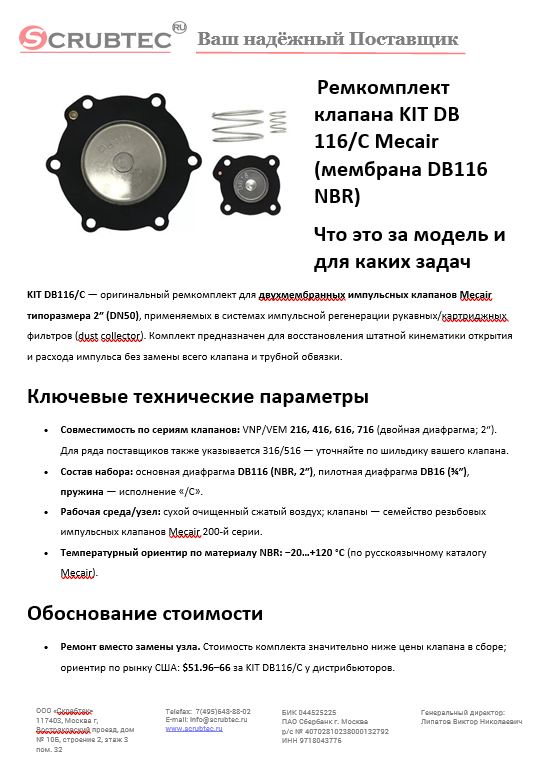

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KIT DB116/C — оригинальный ремкомплект для двухмембранных импульсных клапанов Mecair типоразмера 2″ (DN50), применяемых в системах импульсной регенерации рукавных/картриджных фильтров (dust collector). Комплект предназначен для восстановления штатной кинематики открытия и расхода импульса без замены всего клапана и трубной обвязки.

Ключевые технические параметры

• Совместимость по сериям клапанов: VNP/VEM 216, 416, 616, 716 (двойная диафрагма; 2″). Для ряда поставщиков также указывается 316/516 — уточняйте по шильдику вашего клапана.
• Состав набора: основная диафрагма DB116 (NBR, 2″), пилотная диафрагма DB16 (¾″), пружина — исполнение «/C».
• Рабочая среда/узел: сухой очищенный сжатый воздух; клапаны — семейство резьбовых импульсных клапанов Mecair 200-й серии.
• Температурный ориентир по материалу NBR: −20…+120 °С (по русскоязычному каталогу Mecair).

Обоснование стоимости

• Ремонт вместо замены узла. Стоимость комплекта значительно ниже цены клапана в сборе; ориентир по рынку США: $51.96–66 за KIT DB116/C у дистрибьюторов.
• Меньше простоев. Замена диафрагм/пружины выполняется быстрее демонтажа клапана из коллектора, что критично для непрерывных линий аспирации.
• Сохранение энергоэффективности. Восстановление «крутого фронта» импульса снижает перерасход сжатого воздуха и удерживает ΔP фильтра в норме.

Области применения

Пылеулавливающие установки в цементной, металлургической, дерево- и зернообработке, пищевой промышленности, на транспортных узлах сыпучих материалов — везде, где установлены импульсные клапаны Mecair 2″ серий VNP/VEM.

Результат/ценность (количество/масштаб — детально)

• Восстановление регенерации фильтра. Новые диафрагмы возвращают паспортный расход/скорость импульса → снижается сопротивление фильтра и стабилизируется производительность вентилятора.
• Снижение аварийных остановок. Устраняется подтравливание и недооткрытие, характерные для «уставших» мембран — особенно на парках с десятками клапанов (216/416/616/716).
• Экономия ЗИП-бюджета. При цене комплекта порядка десятков USD экономический эффект масштабируется пропорционально количеству клапанов секции.

Чем заменяет ручной труд и сколько экономит

Исправные импульсные клапаны исключают ручную продувку/встряхивание фильтра и частые разборки кассет: регулярная замена ремкомплектов переводит обслуживание в режим планового осмотра, сокращая человеко-часы бригады на секцию в разы (точные значения зависят от конфигурации фильтра и графика регенерации).

На сколько легко обучить персонал

Операции понятны слесарю КИПиА: изоляция и сброс давления, разборка крышки, замена DB116/DB16 и пружины, сборка и пробный импульс. Наличие русскоязычных материалов по Mecair упрощает ввод и контроль соблюдения ТБ.

Конструкция и комплектация

• DB116 (NBR, 2″) + DB16 (¾″) + пружина — комплект «/C» для двухмембранной схемы клапанов 2″. Геометрия и посадки соответствуют семейству VNP/VEM; указание «DN 2 inch + 3/4 inch + spring» присутствует в спецификациях поставщиков.
• Совместимость с типоразмерами подтверждается карточками официальных и профильных дилеров.

Эксплуатация, расходники и сервис

• Когда менять: рост ΔP без иных причин, «свист»/подтравливание на седле, нестабильные импульсы, визуальные признаки старения NBR.
• Как менять (кратко): останов и разрядка системы; снятие крышки; замена DB116/DB16 и пружины с соблюдением ориентации отверстий; проверка уплотнений; сборка; пробный цикл; контроль герметичности.
• Что держать в ЗИП: комплекты DB116/C на 10–20 % парка 2″ клапанов; прокладки крышек; при необходимости — пилотный узел/катушка. (Рекомендация практики TO для импульсных клапанов Mecair.)
• Условия среды: использовать сухой очищенный воздух; выдерживать диапазоны давления/температуры — для NBR −20…+120 °С.

Краткая спецификация (для ТЗ/тендера)

• Изделие: ремкомплект импульсного клапана пылеулавливателя.
• Модель: Mecair KIT DB116/C (мембрана DB116 NBR).
• Назначение/совместимость: двухмембранные клапаны VNP/VEM 216, 416, 616, 716 (2″), также встречается совместимость с 316/516 — уточнить по шильдику.
• Состав: DB116 (2″, NBR) + DB16 (¾″) + пружина («/C»).
• Среда/серия клапанов: сжатый воздух; семейство резьбовых клапанов Mecair 200-й серии.

Часто задаваемые вопросы

Чем DB116/C отличается от DB116V? Материалом основной диафрагмы: NBR (стандартные t° и нефтепродукты) против Viton (расширенные t° и химстойкость). Выбор — по температуре/составу газопылевого потока.
Подтверждение «2″ + ¾″ + пружина» для комплекта? Да, у дистрибьюторов прямо указано «DN 2 inch + 3/4 inch + spring» для KIT DB116/C.
Ориентир цены? В США встречаются цены порядка $52–66 за KIT DB116/C; в ЕС/РФ — по запросу у дилеров Pentair|Mecair.
Совместим ли с VEM/VNP 216? Да, это целевой размер 2″; для 1½″ применяют DB114-серии.
