Ремкомплект клапана KIT DB 114V Mecair (мембрана DB114 Viton)

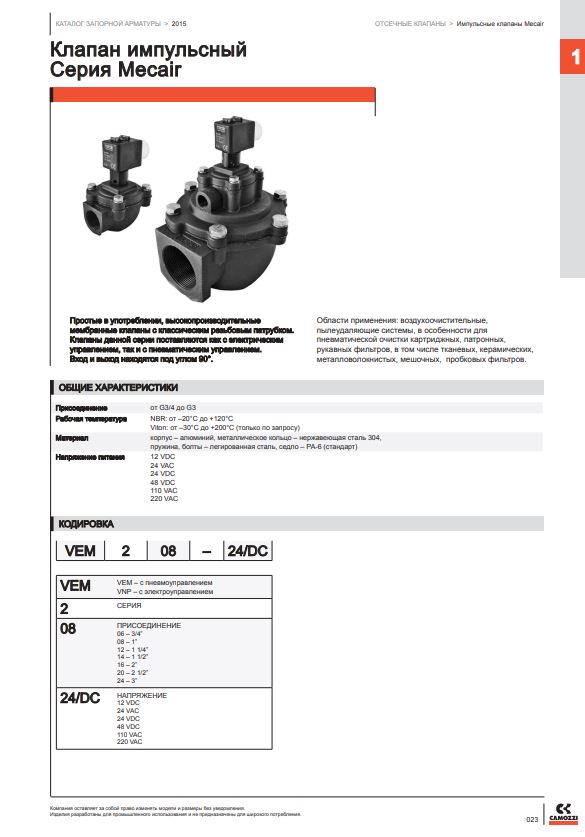

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KIT DB114V — оригинальный ремкомплект для двухмембранных импульсных клапанов Mecair типоразмера 1½″ (DN40). Отличие от стандартного DB114/C (NBR) — мембрана из Viton (FKM) для работы при повышенных температурах и с более агрессивными средами. Назначение — оперативное восстановление ресурса клапана (быстрое открытие/закрытие и номинальный расход импульса) в системах регенерации рукавных/картриджных фильтров пылеулавливателей.

Ключевые технические параметры

• Совместимые клапаны (типовые): серии VNP/VEM 214, 314, 414, 614, 714 — двухмембранные 1½″/«dresser nut»/резьбовые исполнения.
• Диаметр условный: DN 1½″ (для «double diaphragm»).
• Состав набора: основная диафрагма DB114 (Viton) + пилотная диафрагма DB16 + пружина (нерж.). (Комплектация может указываться как «Viton diaphragm for DN 1½″ + spring».)
• Температурный диапазон по эластомеру: для Viton в линейке Mecair типично −30…+200 °C (уточняется паспортом клапана/поставщика)
• Рабочая среда: сухой очищенный сжатый воздух; давление/времена импульса — по паспорту клапана 200/300-й серий

Обоснование стоимости

• Экономия против замены клапана. Ремкомплект кратно дешевле нового импульсного клапана; даже Viton-исполнение (пример: KIT DB114V ≈ $170 у дистрибьютора США) окупается за счёт сокращения простоев.
• Соответствие условиям процесса. Viton устойчив к маслам, топливам, растворителям и высоким температурам; корректный выбор материала мембраны сохраняет паспортную кинематику импульса дольше, чем NBR в «горячих»/химически нагруженных применениях.
• Гарантированная совместимость. Прямая привязка к семейству VNP/VEM 214…714 снижает риск «несостыковок» и повторных простоев.

Области применения

• Высокотемпературная аспирация/пылеулавливание: цемент, литейка, металл/стекло, сушильные линии, тепловые участки, где температура и химическая нагрузка превышают возможности NBR.
• Пищевая/агро/деревообработка, сыпучие материалы: при необходимости повышенной химстойкости мембраны и стабильности импульса.

Результат/ценность (количество/масштаб)

• Стабильная регенерация фильтра: новая Viton-мембрана возвращает паспортный расход и скорость импульса → удерживает ΔP фильтра в «зелёной зоне», уменьшает энергопотребление вентилятора. (Логика подтверждена методическими материалами Pentair Mecair для импульсных клапанов.)
• Снижение аварийных остановок: устраняет подсвист/подтравливание и недооткрытие, характерные для «уставшей» мембраны. На установке с 20–40 клапанами профилактическая замена ремкомплектами точечно снимает слабые места, не останавливая всю секцию.
• Прямая экономия ЗИП: даже при цене Viton-комплекта совокупный бюджет ниже, чем замена узлов в сборе (арматура+обвязка), особенно на «dresser nut» коллекторе.

Чем заменяет ручной труд и сколько экономит

Исправные импульсные клапаны исключают ручную продувку/встряхивание кассет и внеплановые остановы для чистки рукавов. Типично: вместо 2–3 ч бригады на секцию при ручной прочистке — плановый осмотр и точечные замены ремкомплектов, высвобождающие 1–2 человека на другие задачи. (Фактические цифры зависят от схемы фильтра и засорённости.)

На сколько легко обучить персонал

Процедура понятна слесарю КИПиА: изоляция и сброс давления, разборка крышки, замена DB114/DB16 и пружины, контроль уплотнений, пробный цикл. Наличие русскоязычных материалов по сериям VNP/VEM упрощает ввод в эксплуатацию и обучение.

Конструкция и комплектация

• DB114V (Viton) основная диафрагма + DB16 пилотная диафрагма + пружина (нерж.) — под «двойную» схему 1½″. Для DN 1½″ указан Viton-материал и комплектность (диафрагма+пружина).
• Гарантируется геометрия и посадки, обеспечивающие паспортную кинематику открытия и герметичность седла.

Эксплуатация, расходники и сервис

• Когда менять: рост ΔP при штатных режимах, «свист»/подтравливание на седле, «смазанная» форма импульса, визуальные трещины/отслоения.
• Как менять (кратко): 1) Останов, сброс давления. 2) Снять крышку клапана. 3) Заменить DB114/DB16 и пружину, соблюдая ориентацию отверстий. 4) Проверить уплотнения, собрать. 5) Пробный цикл продувки и контроль герметичности. Регламенты — по документации Mecair 200/300-й серий.
• Рекомендуемый ЗИП на склад: комплектов DB114V на 10–20 % парка 1½″ клапанов + прокладки крышек + пилот (катушка/клапан) при необходимости.
• Условия среды: только сухой очищенный воздух; соблюдать диапазоны давления/температуры, приведённые в паспорте конкретного клапана (напр., временные интервалы импульса 50–250 мс — по рекомендациям Pentair).

Краткая спецификация (для ТЗ/тендера)

• Изделие: ремкомплект для импульсного клапана пылеулавливателя.
• Модель: KIT DB114V (DB114 Viton). Назначение: двухмембранные Mecair 1½″; типовые клапаны VNP/VEM 214, 314, 414, 614, 714.
• Состав: DB114 Viton (осн.) + DB16 (пилот) + пружина (нерж.).
• Температурная стойкость (ориентир для Viton в линейке Mecair): −30…+200 °C.
• Среда: сухой сжатый воздух; параметры — по паспорту клапана серии 200/300.

Часто задаваемые вопросы

Чем DB114V отличается от DB114/C? Материалом: Viton вместо NBR. Это расширяет рабочую температуру и химстойкость, актуально для «горячих» участков и агрессивных сред.
Подтверждена ли совместимость с 214/314/414/614/714? Да, для DB114-комплектов производители и дистрибьюторы прямо указывают эти серии; DB114V — Viton-вариант того же размера.
Есть ли официальная позиция по оригинальным наборам? Pentair рекомендует использовать оригинальные Goyen|Mecair aftermarket-киты для сохранения скорости отклика и ресурса.
Сколько стоит и где доступен? В США встречается цена порядка $170 за KIT DB114V; в РФ/ЕС — по запросу у дилеров Pentair Mecair; в Китае есть предложения аналогов/заменителей — требуется верификация совместимости
