Ремкомплект импульсного клапана C113444 ASCO (С113444 АСКО)

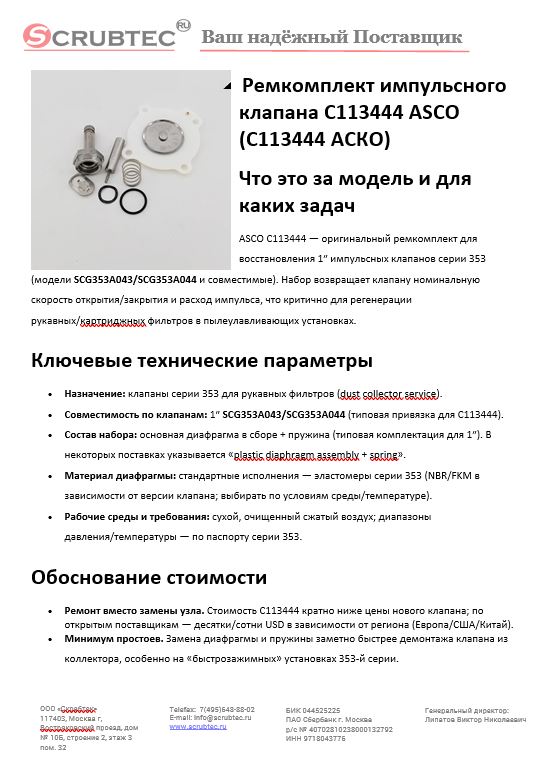

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

ASCO C113444 — оригинальный ремкомплект для восстановления 1″ импульсных клапанов серии 353 (модели SCG353A043/SCG353A044 и совместимые). Набор возвращает клапану номинальную скорость открытия/закрытия и расход импульса, что критично для регенерации рукавных/картриджных фильтров в пылеулавливающих установках.

Ключевые технические параметры

• Назначение: клапаны серии 353 для рукавных фильтров (dust collector service).
• Совместимость по клапанам: 1″ SCG353A043/SCG353A044 (типовая привязка для C113444).
• Состав набора: основная диафрагма в сборе + пружина (типовая комплектация для 1″). В некоторых поставках указывается «plastic diaphragm assembly + spring».
• Материал диафрагмы: стандартные исполнения — эластомеры серии 353 (NBR/FKM в зависимости от версии клапана; выбирать по условиям среды/температуре).
• Рабочие среды и требования: сухой, очищенный сжатый воздух; диапазоны давления/температуры — по паспорту серии 353.

Обоснование стоимости

• Ремонт вместо замены узла. Стоимость C113444 кратно ниже цены нового клапана; по открытым поставщикам — десятки/сотни USD в зависимости от региона (Европа/США/Китай).
• Минимум простоев. Замена диафрагмы и пружины заметно быстрее демонтажа клапана из коллектора, особенно на «быстрозажимных» установках 353-й серии.
• Сохранение энергоэффективности. Исправная диафрагма обеспечивает «крутой фронт» импульса и экономию сжатого воздуха, декларируемую для 353-й серии.

Области применения

Промышленные системы аспирации и пылеулавливания: цемент/инертные материалы, металл/деревообработка, пищевая промышленность, агро-сектор, фармацевтика, логистика (силосы/бункера) — везде, где стоят пылеочистные фильтры с импульсной регенерацией и клапанами ASCO 353.

Результат/ценность (количество/масштаб)

• Восстановление регенерации фильтра. Новая диафрагма возвращает паспортный расход и скорость импульса → устойчивое снижение ΔP фильтра, равномерная очистка рукавов и стабильный расход вентилятора.
• Сокращение внеплановых остановок. Устраняются симптомы «усталости» диафрагмы: подтравливание, недооткрытие, нестабильные импульсы. На парке из 20–40 клапанов даже небольшая доля отказов сильно влияет на производительность — ремкомплекты нивелируют риск точечно.
• Экономия бюджета ЗИП. По ориентиру цен: EU/UK — порядка 80–90 EUR ex-VAT; US — может доходить до ~180 USD у дистрибьюторов; CN/third-party — широкий диапазон в зависимости от качества. Итогом TCO выгоднее планового ремонта.

Чем заменяет ручной труд и сколько экономит

Исправные импульсные клапаны устраняют необходимость ручной продувки/встряхивания кассет и несистемных прочисток. На средних установках сезонная ручная чистка может занимать часы работы бригады; при восстановлении клапанов до нормы обслуживание сводится к периодическим осмотрам и контролю ΔP, высвобождая персонал для других задач.

На сколько легко обучить персонал

Процедура понятна механику/слесарю КИПиА: изоляция и сброс давления, снятие крышки, замена диафрагмы и пружины, контроль притяга, тестовый цикл. Русскоязычные материалы по серии 353 упрощают ввод и соблюдение ТБ.

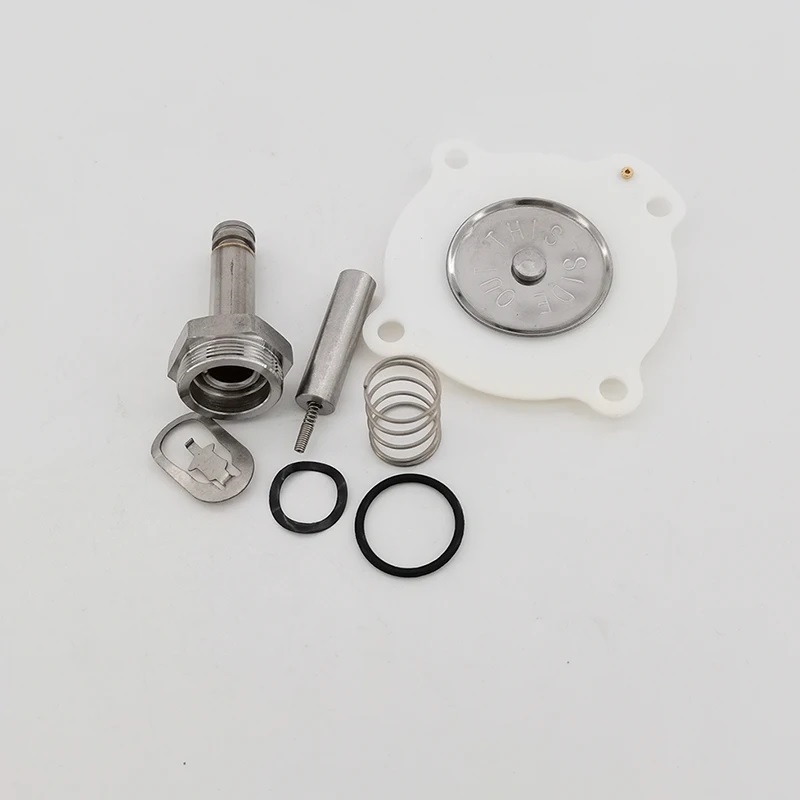

Конструкция и комплектация

• Комплект C113444: диафрагма в сборе (для 1″) + пружина. Предназначен для моделей SCG353A043/A044; у ряда поставщиков прямо указано соответствие этим артикулам.
• Материалы: эластомер диафрагмы по серии 353 (подбор под температуру/среду — NBR/FKM и др.); пружина — коррозионностойкая.

Эксплуатация, расходники и сервис

• Когда менять: рост ΔP без видимых причин; свист/подтравливание на седле; нестабильный импульс; следы старения (трещины, потеря эластичности).
• Как менять (кратко): остановка и сброс давления; демонтаж крышки; замена диафрагмы/пружины с соблюдением ориентации отверстий и посадок; сборка с контролем уплотнений; пробный цикл продувки; контроль герметичности. Подробные шаги — в I&M серии 353.
• Что держать в ЗИП: ремкомплекты на 10–20 % парка клапанов, прокладки крышек, пилотные катушки/пилот-вентиль (при необходимости).
• Условия среды: использовать сухой, очищенный воздух; придерживаться пределов давления/температуры, указанных в документации серии 353.

Краткая спецификация (для ТЗ/тендера)

• Изделие: ремкомплект импульсного клапана пылеулавливателя.
• Модель: ASCO C113444. Назначение: клапаны серии 353, типично SCG353A043/SCG353A044 (1″).
• Состав поставки: диафрагма в сборе + пружина (для 1″).
• Материал диафрагмы (по серии 353): NBR/FKM — выбирать под условия процесса (t°, химия).
• Примечание: рабочие параметры — по паспорту соответствующего клапана серии 353.

Часто задаваемые вопросы

Подходит ли C113444 для ¾″? Нет, для ¾″ обычно используется C113443; для 1″ — C113444. Проверяйте шильдик клапана (G/SCG-коды).
Как понять, что ремкомплект «оригинальный»? У официальных дилеров ASCO/Emerson указана прямая привязка «C113444 → 353-я серия, 1″», с артикулами и сроками поставки.
Где купить в разных регионах?
— Европа/UK: профильные дилеры Emerson/ASCO.
— США: дистрибьюторы/магазины индустриальной арматуры.
— Китай: специализированные производители запасных частей для pulse-valve (есть аналогичные комплекты; верифицируйте совместимость)
