Официальный Поставщик VOSTOK BY VIPER в России - Пылесос пневматический VOSTOK PCN-20R

Главная

Каталог

Промышленные и профессиональные пылесосы

Промышленные пылесосы

Пылесос пневматический VOSTOK PCN-20R

Увеличить

Пылесос пневматический VOSTOK PCN-20R - фото 106670

182 762

руб.

Производитель: VOSTOK BY VIPER

Код товара:

Vostok PCN-20R

Вес:

кг.

В наличии

Количество:

Доступно

Заказать

Получить КП

Добавить в сравнение Уже в сравнении (Просмотреть)

Добавить в избранное В избранном (Просмотреть)

Рассчитать стоимость доставки

• Сервисные центры по всей России

• Выезд сервисного инженера

• Монтаж оборудования и станков

Инструкция и презентация

Обложка инструкции Soteco GS 3/78 CYC — Скачать инструкцию (PDF)

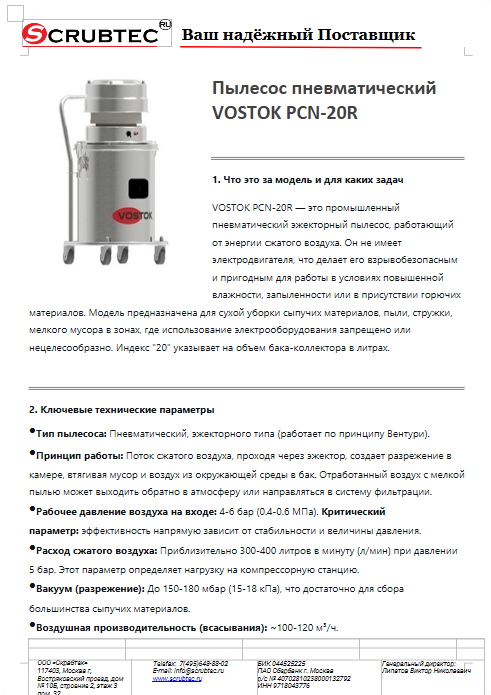

Обложка презентации Soteco GS 3/78 CYC — Скачать презентацию (DOC)

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Что это за модель и для каких задач

VOSTOK PCN-20R — это промышленный пневматический эжекторный пылесос, работающий от энергии сжатого воздуха. Он не имеет электродвигателя, что делает его взрывобезопасным и пригодным для работы в условиях повышенной влажности, запыленности или в присутствии горючих материалов. Модель предназначена для сухой уборки сыпучих материалов, пыли, стружки, мелкого мусора в зонах, где использование электрооборудования запрещено или нецелесообразно. Индекс "20" указывает на объем бака-коллектора в литрах.

2. Ключевые технические параметры

Тип пылесоса: Пневматический, эжекторного типа (работает по принципу Вентури).
Принцип работы: Поток сжатого воздуха, проходя через эжектор, создает разрежение в камере, втягивая мусор и воздух из окружающей среды в бак. Отработанный воздух с мелкой пылью может выходить обратно в атмосферу или направляться в систему фильтрации.
Рабочее давление воздуха на входе: 4-6 бар (0.4-0.6 МПа). Критический параметр: эффективность напрямую зависит от стабильности и величины давления.
Расход сжатого воздуха: Приблизительно 300-400 литров в минуту (л/мин) при давлении 5 бар. Этот параметр определяет нагрузку на компрессорную станцию.
Вакуум (разрежение): До 150-180 мбар (15-18 кПа), что достаточно для сбора большинства сыпучих материалов.
Воздушная производительность (всасывания): ~100-120 м³/ч.
Емкость бака (коллектора): 20 литров.
Материал бака и корпуса: Сталь (оцинкованная или окрашенная) или ударопрочный пластик (в зависимости от модификации).
Фильтрация: Обычно оснащен тканевым фильтром-мешком (фильтр картриджного типа или циклонный сепаратор в более продвинутых моделях) для улавливания мелкой пыли и предотвращения её выброса с отработанным воздухом.
Вес: 5-7 кг (без учета шланга и насадок).

3. Обоснование стоимости

Стоимость пневмопылесоса PCN-20R определяется его специфической конструкцией и областью применения:

Взрывобезопасность: Отсутствие электрических компонентов (двигателя, выключателей) исключает риск искрообразования. Сертификация для работы во взрывоопасных зонах (Ex) значительно увеличивает стоимость, но стандартная модель уже обладает этим свойством по принципу действия.
Простота и надежность конструкции: Отсутствие вращающихся электромеханических частей (кроме эжектора) делает устройство крайне надежным, ремонтопригодным и долговечным. Эти преимущества закладываются в цену.
Материалы для промышленной среды: Корпус из стали или химически стойкого пластика рассчитан на механические удары, падения, контакт с металлической стружкой.
Низкие эксплуатационные расходы: Отсутствие двигателя означает, что нет расходов на замену щеток, подшипников или ремонт обмоток. Основные затраты — на фильтры и уплотнители.
Энергия для работы: Хотя сам аппарат дешевле электрического аналога, требуется наличие стабильного источника сжатого воздуха (компрессора и магистрали), что является отдельной инфраструктурной статьей расходов. Стоимость пневмопылесоса отражает его роль как конечного исполнительного устройства.

4. Области применения

Взрывоопасные и пожароопасные зоны (ATEX, ГОСТ): Зоны подготовки к сварочным работам, окрасочные камеры, помещения с горючими газами, парами или пылью (мукомольные, деревообрабатывающие, химические производства).
Условия повышенной влажности и запыленности: Мойки, литейные цеха, гальванические производства, строительные площадки.
Сбор токопроводящей пыли и стружки: Уборка металлической стружки и пыли возле станков ЧПУ, токарных, фрезерных станков.
Временные и удаленные объекты: Где нет стабильного электроснабжения, но есть передвижной компрессор.
Промышленная уборка в цехах: Быстрая локальная уборка проливов сыпучих материалов, пыли вокруг оборудования.

5. Результат и ценность. Масштаб

Безопасность — ключевая ценность: Возможность безопасной уборки в средах, где электрический пылесос представляет собой источник риска воспламенения или поражения током. Это не просто удобство, а часто обязательное требование техники безопасности.
Надежность и ремонтопригодность: Конструкция с минимумом изнашиваемых частей. Срок службы практически не ограничен при условии своевременной замены уплотнений. Простой ремонт (чистка эжектора, замена уплотнительного кольца) силами собственного персонала.
Низкие затраты на обслуживание: Отсутствие дорогостоящих узлов, таких как электродвигатель.
Масштаб: Для цеха с 5-10 станками с ЧПУ использование 1-2 таких пневмопылесосов для оперативной уборки стружки непосредственно в зоне реза позволяет содержать рабочее место в чистоте, повышая культуру производства и безопасность. На крупном предприятии с взрывоопасными зонами внедрение парка таких пылесосов является частью обязательных мер по промышленной безопасности, предотвращая потенциально катастрофические инциденты.

6. Экономия трудозатрат и замена оборудования

Заменяемое оборудование: Ручной уборочный инвентарь (метла, совок), промышленные электрические пылесосы (которые нельзя использовать в опасных зонах), системы централизованного пневмосбора (для локальной уборки).
Экономия времени: Скорость уборки металлической стружки или песка по сравнению с метлой и совком возрастает в 3-5 раз. Оператор может быстро очистить станок или убрать локальный разлив без длительных подготовительных процедур (поиск розетки, размотка кабеля).
Замена рабочих: Сам аппарат не сокращает численность штата напрямую, но существенно повышает эффективность и безопасность труда. Он позволяет одному рабочему выполнять уборку в зонах, где раньше требовались сложные процедуры (остановка оборудования, обеспечение специальных условий для электрического прибора). Таким образом, он не столько заменяет рабочих, сколько расширяет их функционал и зону ответственности при соблюдении всех норм.

7. Обучение персонала

Обучение оператора чрезвычайно просто и занимает 5-10 минут. Оно включает:

Подключение шланга высокого давления к источнику воздуха.
Подключение всасывающего шланга к пылесосу.
Открытие запорного вентиля на воздушной магистрали или на самом аппарате.
Конструкция не имеет кнопок или переключателей. Основной акцент в обучении — на проверке давления (не превышать максимальное) и правилах безопасного опорожнения бака. Смена оператора не требует дополнительного обучения.

8. Конструкция и комплектация

Корпус и бак: Цилиндрический стальной или пластиковый бак объемом 20 л, совмещенный с корпусом, в котором смонтирован эжекторный блок.
Эжектор (вакуумный генератор): Латунная или алюминиевая деталь с соплом Вентури. Основной рабочий узел.
Фильтрационный узел: Расположен в верхней части. Включает быстросъемную крышку, фильтр-мешок из ткани или фильтр-картридж. На некоторых моделях есть вибрационная решетка для очистки фильтра струей воздуха.
Пневматический вход: Штуцер с резьбой G1/4" или G1/8" для подключения воздушного шланга высокого давления.
Всасывающий вход: Фланец или патрубок для подключения гибкого всасывающего шланга большого диаметра (обычно 40-50 мм).
Опорная рама и колеса: Часто оснащается рамой на колесах для удобства перемещения.
Комплектация: Сам аппарат, всасывающий шланг (1.5-2 м), набор насадок (щетка, щелевая, половая), соединительные фитинги для пневмолинии. Фильтры могут быть в комплекте или закупаются отдельно.

9. Эксплуатация, расходники и сервис

Эксплуатация: Требует чистого и осушенного сжатого воздуха. Необходимо следить, чтобы в бак не засасывались тлеющие предметы или длинные волокна, которые могут забить эжектор. Обязательна установка масло-влагоотделителя (ФРЛ-фильтра) на воздушной магистрали перед пылесосом.
Основные расходные материалы:
1. Фильтры (мешки или картриджи): Требуют регулярной очистки и замены. Ресурс зависит от типа пыли.
2. Уплотнительные кольца и прокладки: В крышке бака и на соединениях.
3. Всасывающий шланг и насадки: Подвержены абразивному износу.
Сервисное обслуживание:
1. После каждого использования: Опорожнение бака, визуальный осмотр фильтра.
2. Еженедельно: Продувка фильтра сжатым воздухом (если конструкция позволяет), проверка целостности шлангов.
3. Ежемесячно: Проверка и очистка эжекторного сопла от возможных засоров.
4. По мере необходимости: Замена фильтров и уплотнений.

10. Краткая спецификация (для ТЗ/тендера)

Параметр	Значение / Исполнение
Тип пылесоса	Пневматический, эжекторный, для сухой уборки
Модель	VOSTOK PCN-20R
Рабочее давление сжатого воздуха	4-6 бар (0.4-0.6 МПа)
Расход воздуха при 5 бар	350 л/мин
Вакуум (разрежение)	160 мбар (16 кПа)
Воздушная производительность (всасывания)	110 м³/ч
Объем бака	20 л
Материал бака	Сталь оцинкованная / Ударопрочный пластик
Фильтрация	Тканевый фильтр-мешок / Сменный фильтр-картридж
Присоединительная резьба (пневмовход)	G1/4" (наружная)
Диаметр всасывающего патрубка	40-50 мм
Габариты (высота х диаметр)	~700 x 350 мм
Вес (без шланга)	6 кг

11. Часто задаваемые вопросы (FAQ)

В1: Можно ли использовать этот пылесос для сбора жидкости?
О1: Нет. Стандартные модели PCN-20R предназначены исключительно для сухой уборки. При попадании жидкости она будет увлечена воздушным потоком, выйдет через фильтр и может повредить его или выйти вместе с отработанным воздухом, что недопустимо.

В2: Почему пылесос плохо всасывает или не работает?
О2: Основные причины: 1) Недостаточное давление или расход воздуха — проверьте давление на входе в пылесос (должно быть 5-6 бар), компрессорную станцию и наличие утечек в пневмотрассе. 2) Засорение фильтра или эжекторного сопла — очистите. 3) Переполнение бака или сильное загрязнение фильтра. 4) Негерметичность крышки бака или соединений (подсос воздуха).

В3: Какой компрессор нужен для его работы?
О3: Компрессор должен обеспечивать стабильное давление 6-7 бар на выходе с учетом потерь в магистрали. Производительность компрессора по воздуху (л/мин) должна минимум на 20% превышать расход пылесоса (350-400 л/мин). Для одного пылесоса подойдет компрессор производительностью 500-600 л/мин. При работе нескольких устройств от одной сети необходим расчет суммарного расхода.

В4: Насколько он шумный по сравнению с электрическим?
О4: Пневматический пылесос создает значительно более высокий уровень шума (90-100 дБА и выше) из-за выхода струи сжатого воздуха в атмосферу. Работа без средств индивидуальной защиты органов слуха (беруши, наушники) недопустима. Это его главный эксплуатационный недостаток.

В5: В чем главное преимущество перед электрическим пылесосом той же мощности всасывания?
О5: Главное преимущество — безопасность. Возможность работы во взрывоопасных средах, во влажных помещениях, при сборе токопроводящей пыли. Второе преимущество — надежность и простота. Нет электродвигателя, который может сгореть от перегрузки или забивки пылью. Он не боится перегрева и может работать непрерывно.

Характеристики поломоечной машины
Напряжение (В)

220-240
Характеристики пылесосы
Воздушный поток (л/с)

50
Габаритные размеры (Д Х Ш Х В)

520x520x800
Емкость бака (л)

40
Класс пыли

L
Рабочее напряжение (В)

220-240
Разрежение, мбар

225
Система очистки фильтра

Нет
Прочее
Диаметр отверстия

32
Напряжение / частота (В/Гц)

220V /50Hz
Размеры ( ДхШхВ)

520x520x800
Разряжение (мбар)

225
Уровень шума, дБ(А)

72
Эффективность фильтрации

0.3 микрон
