Пушка жидкотопливная TIGER KING TK-80ID

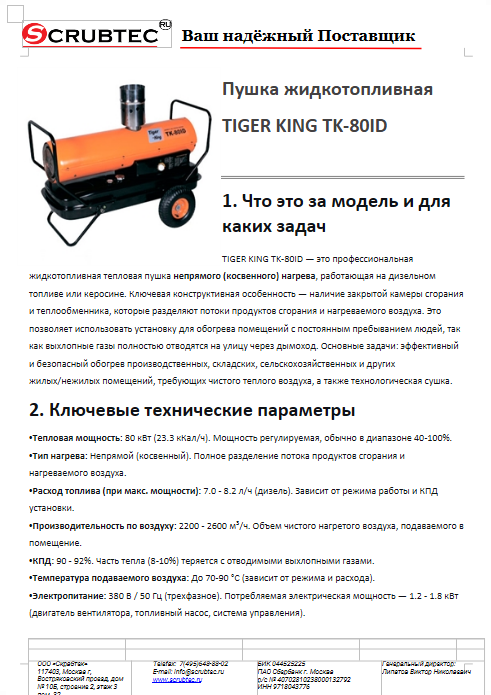

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

2. Ключевые технические параметры

Тепловая мощность: 80 кВт (23.3 кКал/ч). Мощность регулируемая, обычно в диапазоне 40-100%.

Тип нагрева: Непрямой (косвенный). Полное разделение потока продуктов сгорания и нагреваемого воздуха.

Расход топлива (при макс. мощности): 7.0 - 8.2 л/ч (дизель). Зависит от режима работы и КПД установки.

Производительность по воздуху: 2200 - 2600 м³/ч. Объем чистого нагретого воздуха, подаваемого в помещение.

КПД: 90 - 92%. Часть тепла (8-10%) теряется с отводимыми выхлопными газами.

Температура подаваемого воздуха: До 70-90 °C (зависит от режима и расхода).

Электропитание: 380 В / 50 Гц (трехфазное). Потребляемая электрическая мощность — 1.2 - 1.8 кВт (двигатель вентилятора, топливный насос, система управления).

Подключение дымохода: Выходной патрубок для отвода продуктов сгорания, диаметром 100-125 мм.

Уровень шума: 65 - 75 дБ.

Масса: 75 - 90 кг.

3. Обоснование стоимости

Стоимость модели TK-80ID значительно выше, чем у пушек прямого нагрева аналогичной мощности, что обусловлено сложной конструкцией и материалами:

Теплообменник: Наиболее дорогостоящий узел. Изготавливается из жаропрочной нержавеющей или легированной стали, должен обеспечивать максимальную теплопередачу при герметичном разделении газов. Конструкция (часто трубчатая или пластинчатая) сложна в производстве.

Закрытая камера сгорания: Требует точной конструкции для обеспечения полного сгорания топлива и эффективной передачи тепла стенкам теплообменника.

Двойная вентиляторная система: Как правило, включает два вентилятора: один для подачи воздуха в камеру сгорания, второй (более мощный) для прокачки чистого воздуха через теплообменник. Два электродвигателя и система управления ими.

Полный комплект для безопасного монтажа: В стоимость часто входят или предлагаются комплекты для монтажа дымохода (трубы, колена, хомуты), что необходимо для корректной работы.

Расширенная система управления и безопасности: Контроллер с защитами от перегрева теплообменника, недостаточной тяги, остановки вентиляторов, контроля пламени. Датчик температуры подаваемого воздуха.

Повышенные требования к сборке и герметичности: Все соединения камеры сгорания и теплообменника должны быть абсолютно герметичны, что требует высокого качества производства и контроля.

4. Области применения

Производственные цеха и мастерские: Обогрев помещений, где работают люди, и необходимо исключить попадание выхлопных газов (деревообработка, покраска, сборка, ремонт).

Сельскохозяйственные объекты: Обогрев теплиц, животноводческих и птицеводческих помещений, где чистота воздуха критически важна для здоровья животных и растений.

Складские комплексы и логистические центры: Отопление складов с товарами, чувствительными к продуктам сгорания (продукты питания, текстиль, электроника).

Спортивные и выставочные сооружения: Обогрев спортзалов, крытых арен, павильонов.

Строительство и ремонт: Сушка и прогрев жилых и коммерческих помещений после отделочных работ, устранение сырости. Прогрев объектов перед сдачей.

Автомойки и сервисные станции: Быстрый прогрев помещений для комфортной работы персонала и клиентов.

5. Результат и ценность. Масштаб

Результат: Подача большого объема чистого, нагретого воздуха без примесей продуктов сгорания, обеспечивающая безопасный и комфортный обогрев.

Ценность:

Безопасность для людей и процессов: Главное преимущество. Позволяет отапливать помещения круглосуточно без риска отравления угарным газом. Не влияет на качество продукции.

Высокая производительность: Мощность 80 кВт позволяет эффективно обогревать утепленные помещения объемом 1500-2500 м³ (площадью 500-800 м² при высоте 3 м).

Энергоэффективность: При КПД ~90% и использовании дизельного топлива стоимость получаемого тепла остается значительно ниже, чем при использовании электрических аналогов.

Универсальность и готовность к работе: Может использоваться как стационарный, так и мобильный источник тепла после несложного монтажа дымохода.

Сохранение качества воздуха: Не повышает влажность в помещении (в отличие от пара) и не сжигает кислород.

6. Замена оборудования и экономия трудозатрат

Заменяемое оборудование:

Несколько дизельных пушек прямого нагрева (3-4 шт. по 20-25 кВт), которые нельзя использовать в занятых помещениях.

Стационарная система водяного отопления с котлом, требующая длительного монтажа.

Большое количество электрических обогревателей, создающих колоссальную нагрузку на сеть (для 80 кВт потребовалось бы ~360 А при 220В).

Экономия времени:

На монтаж: Установка TK-80ID с выводом дымохода занимает 4-8 часов. Монтаж котельной и системы радиаторов — дни или недели.

На прогрев: За счет высокой мощности и направленного потока прогрев помещения происходит в 3-4 раза быстрее, чем при использовании инфракрасных или масляных обогревателей.

Замена рабочих: Одна автоматизированная установка, обслуживающая весь объем, заменяет труд 2-3 рабочих, занятых обслуживанием и заправкой парка маломощных обогревателей, а также исключает необходимость постоянного проветривания.

7. Простота обучения персонала

Обучение проще, чем для прямой пушки, так как снят главный риск — отравление угарным газом внутри помещения. Акцент смещается на техническую часть:

Монтаж и проверка: Обучение правилам сборки и проверки герметичности дымоходной системы. Понимание важности наличия тяги.

Процедура запуска: Проверка уровня топлива, подключение к электросети 380В, запуск вентиляторов, активация цикла розжига. Контроль появления тяги.

Эксплуатационный контроль: Наблюдение за стабильностью работы по показаниям контроллера, контроль температуры выходящего воздуха.

Базовое ТО: Обучение процедуре ежесменной очистки воздушного фильтра (если есть), визуальному контролю.

Обучение занимает 1.5-2 часа. Смена оператора не представляет проблемы при наличии инструкции. Критически важно научить персонал распознавать признаки недостаточной тяги (запах гари в помещении).

8. Конструкция и комплектация

Корпус: Прочный стальной кожух, разделенный на два контура: камеру сгорания/теплообменник и отсек чистого воздуха.

Горелка: Вентиляторная, с принудительной подачей воздуха в закрытую камеру сгорания. Оснащена топливным насосом, фильтром, форсункой, трансформатором розжига.

Теплообменник: Трубчатый или камерный, где горячие газы отдают тепло через стенки воздуху, нагнетаемому вторым вентилятором. Газы отводятся через патрубок.

Вентиляторные группы:

Вентилятор горения: Нагнетает воздух в горелку.

Основной вентилятор: Прокачивает воздух помещения через теплообменник.

Блок управления: Электронный контроллер с термостатом, таймером, индикацией работы и неисправностей. Датчики температуры и контроля пламени.

Топливный бак: Встроенный (30-50 л) с системой подключения к внешней емкости.

Рама: На колесах для мобильности.

Комплектация: Пушка, комплект для монтажа дымохода (трубы, колена, хомут, оголовок), набор ключей, документация.

9. Эксплуатация, расходники и сервис

Эксплуатация:

Обязателен монтаж дымохода соответствующего диаметра и длины (обычно до 3-5 м) с выводом на улицу.

Требуется хорошая вентиляция помещения для притока воздуха, необходимого для горения и самого обогрева.

Запрещено блокировать заборные и выходные решетки для чистого воздуха.

Расходные материалы:

Топливо: Дизель или керосин.

Фильтры: Топливный фильтр тонкой очистки, воздушный фильтр на входе основного вентилятора.

Форсунка горелки.

Сервис: Требует регулярного обслуживания для поддержания КПД и безопасности:

Еженедельно: Очистка воздушного фильтра.

Ежемесячно: Проверка и очистка форсунки, электродов розжига.

Ежесезонно: Очистка теплообменника от сажи — самая важная операция. Накопление сажи резко снижает КПД и ведет к перегреву. Проверка герметичности камеры сгорания.

10. Краткая спецификация (для ТЗ/тендера)

11. Часто задаваемые вопросы

В: Чем принципиально отличается TK-80ID от TK-100000?
О: TK-100000 — пушка прямого нагрева, выхлоп идет прямо в помещение. TK-80ID — пушка непрямого нагрева, выхлоп отводится через дымоход на улицу, в помещение поступает только чистый горячий воздух. ID (Indirect) — ключевое обозначение.

В: Насколько сложно установить дымоход?
О: Для временного использования достаточно присоединить гибкий гофрированный рукав из жаропрочной стали и вывести его в окно или вентиляционный канал с помощью переходной плиты. Для постоянной работы монтируется жесткий неизолированный дымоход. Работа требует аккуратности, но не высокой квалификации.

В: Почему из пушки может пойти дым или запах гари в помещение?
О: Это тревожный признак. Возможные причины: 1) Разгерметизация теплообменника (требует немедленного останова и ремонта). 2) Недостаточная тяга в дымоходе (засор, слишком длинный или неправильно смонтированный дымоход). 3) Сильное загрязнение теплообменника сажей.

В: Можно ли использовать ее для сушки жилой квартиры после ремонта?
О: Да, это одно из основных применений. TK-80ID идеально подходит для этой задачи, так как быстро сушит стены и не наполняет кварью вредными газами. Необходимо обеспечить отвод дымохода на улицу через окно или балкон.

.
