Взрывозащищенный пневматический пылесос ПП-ЕХ.52.1

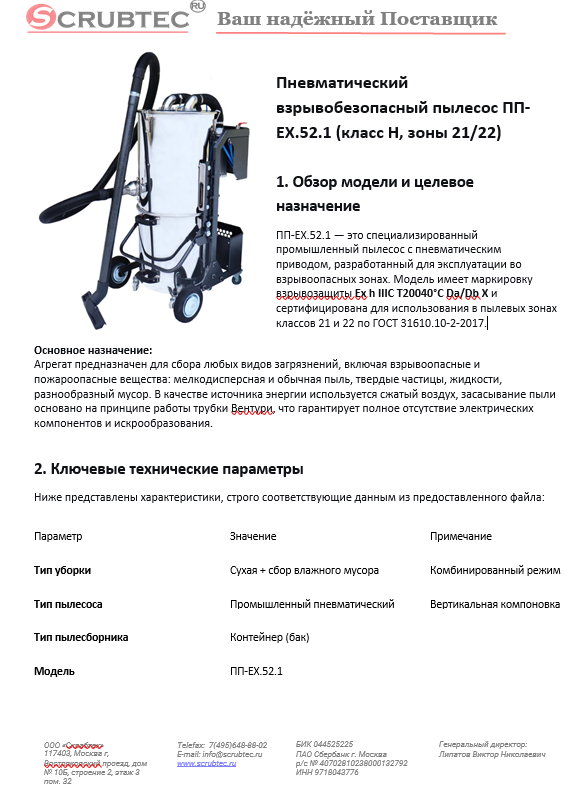

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Обзор модели и целевое назначение

ПП-ЕХ.52.1 — это специализированный промышленный пылесос с пневматическим приводом, разработанный для эксплуатации во взрывоопасных зонах. Модель имеет маркировку взрывозащиты Ex h IIIC T20040°С Da/Db X и сертифицирована для использования в пылевых зонах классов 21 и 22 по ГОСТ 31610.10-2-2017.

Основное назначение:
Агрегат предназначен для сбора любых видов загрязнений, включая взрывоопасные и пожароопасные вещества: мелкодисперсная и обычная пыль, твердые частицы, жидкости, разнообразный мусор. В качестве источника энергии используется сжатый воздух, засасывание пыли основано на принципе работы трубки Вентури, что гарантирует полное отсутствие электрических компонентов и искрообразования.

1. 2. Ключевые технические параметры

Ниже представлены характеристики, строго соответствующие данным из предоставленного файла:

Маркировка взрывозащиты:

• Ex h IIIC Т20040°С Da/Db X -20°С ≤ Ta ≤ +40°С
• Расшифровка: оборудование с видом взрывозащиты "конструкционная безопасность" (h), для пылевых сред категории IIIC (токопроводящая пыль), с максимальной температурой поверхности 200°C при 40°C окружающей среды, для зон Da/Db (постоянное/эпизодическое присутствие взрывоопасной пыли).

Требования к источнику сжатого воздуха:

• Давление в линии подачи воздуха: 0,6–1,0 МПа
• Расход линии подачи воздуха, не менее: 180 м³/ч
• Диаметр линии подачи воздуха: 8–12 мм
  3. Обоснование стоимости

Стоимость модели ПП-ЕХ.52.1 (ориентировочно от 350 000 руб.) обусловлена ее специализированной конструкцией и наличием взрывозащиты.

1. Взрывозащищенное исполнение: Маркировка Ex h IIIC Da/Db подтверждает, что пылесос сертифицирован для работы в потенциально взрывоопасных пылевых средах зон 21 и 22. Это требует особых конструктивных решений, материалов и системы заземления, что существенно влияет на стоимость.
2. Пневматический привод (трубка Вентури): Отсутствие электрических компонентов исключает риск искрообразования. Использование сжатого воздуха требует высокоточного изготовления эжекторного узла.
3. Циклонная технология фильтрации: Встроенный циклонный сепаратор отделяет крупные частицы до попадания на фильтр, продлевая срок службы основного фильтра класса H12.
4. Класс H и фильтр Н 12: Возможность работы с высокоопасной пылью и наличие фильтра H12 подтверждают эффективность фильтрации не менее 99.5% частиц размером до 0.3 мкм.
5. Полуавтоматическая очистка фильтра: Два режима работы (сбор и продувка) позволяют очищать фильтр без разборки пылесоса, поддерживая высокую мощность всасывания.
   4. Области применения

ПП-ЕХ.52.1 предназначен для эксплуатации во взрывоопасных пылевых зонах классов 21 и 22:

• Химическая и нефтехимическая промышленность: Уборка взрывоопасной пыли, сбор проливов химических веществ.
• Фармацевтическая промышленность: Сбор мелкодисперсной пыли лекарственных средств.
• Деревообработка и производство комбикормов: Уборка взрывоопасной древесной и мучной пыли.
• Лакокрасочное производство: Сбор пыли и отходов лакокрасочных материалов.
• Оборонная промышленность: Работа с взрывоопасными веществами.
• Пищевая промышленность: Уборка мучной, сахарной пыли во взрывоопасных зонах.
• Строительство и производство стройматериалов: Уборка угольной, алюминиевой, цинковой пыли.
  5. Эффективность: Результат и масштаб

• Количественный результат: Объем бака 52 л позволяет собирать большое количество отходов без частого опорожнения. Циклонная технология обеспечивает эффективный сбор загрязнений, оставляя для фильтрации только мелкодисперсную пыль.
• Качественный результат: Фильтр H12 класса Н гарантирует, что высокоопасная пыль не попадет обратно в воздух, защищая здоровье работников и окружающую среду. Полуавтоматическая система продувки позволяет поддерживать пиковую мощность всасывания на протяжении всей смены.
• Безопасность: Выходящий воздух рассеивается двумя глушителями, снижая уровень шума и предотвращая искрообразование.
  6. Экономика труда: Замещение ручного труда

• Количество заменяемых рабочих: Один оператор с пылесосом ПП-ЕХ.52.1 по производительности заменяет от 3 до 4 уборщиков с ручным инвентарем, работающих во взрывоопасных зонах с использованием специальных средств и допусков.
• Экономия времени: Уборка производственного участка, требующая остановки оборудования и специальных мер безопасности, выполняется в 3-5 раз быстрее благодаря эффективной системе всасывания.
• Снижение рисков: Взрывозащищенное исполнение исключает риск воспламенения пылевоздушной смеси, что критически важно для безопасности персонала и сохранности оборудования.
  7. Обучение персонала и безопасность

• Интуитивное управление: Управление включает переключение между двумя режимами работы (сбор и продувка). Процесс понятен после короткого инструктажа.
• Низкий порог входа при смене: Новый оператор может освоить работу за 30-40 минут. Инструктаж включает правила подключения к пневмосети, технику безопасности при работе во взрывоопасных зонах и процедуру полуавтоматической очистки фильтра.
• Безопасность: Класс H и взрывозащищенное исполнение требуют строгого соблюдения правил эксплуатации, использования средств индивидуальной защиты и правильной утилизации отходов.

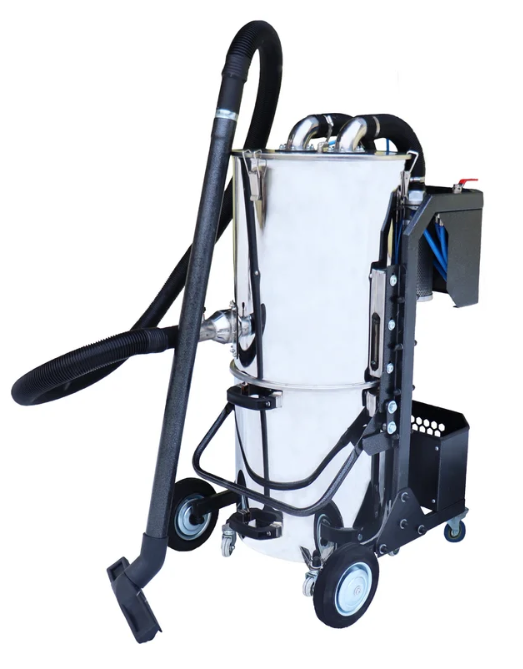

  8. Конструкция и комплектация

Конструктивные особенности:

• Привод: Пневматический, на основе трубки Вентури. Полное отсутствие электрики.
• Бак: Объемом 52 л, из нержавеющей стали.
• Система фильтрации: Циклонный сепаратор + фильтр тонкой очистки Н 12. Полуавтоматическая очистка фильтра (режим продувки).
• Глушители: Два шумоподавителя для снижения уровня шума выходящего воздуха.
• Входной патрубок: Диаметр 50 мм.
• Мобильность: Вес 45 кг, транспортировочные колеса.

Базовая комплектация (согласно данным производителя):

• Пылесос взрывобезопасный ПП-EX.52.1
• Шланг взрывобезопасного исполнения (3 м)
• Штанга (1 м)
• Насадка-переходник
• Отвод на штангу угловой
• Насадка щелевая универсальная
• Насадка половая для сбора пыли
• Насадка половая для сбора жидкости
• Фильтр сверхтонкой очистки большой моющийся, взрывобезопасного исполнения (установлен)
• Шумоподавитель (глушитель) (установлен)
  9. Эксплуатация, расходники и сервис

• Расходные материалы:
  • Фильтр H12: Основной расходный элемент. Требует периодической замены.
  • Уплотнители и прокладки: Могут изнашиваться со временем.
• Регламентное обслуживание:
  • Ежесменно: Опорожнение бака, активация режима продувки для очистки фильтра, визуальный осмотр.
  • Еженедельно: Проверка состояния фильтра и шлангов, проверка заземления.
  • По мере загрязнения: Замена фильтра.
• Срок службы: Назначенный срок службы – 5 лет (согласно сертификату).
• Гарантия: Типичные условия: 1 год на пылесос.
  10. Краткая спецификация (для ТЗ/тендера)

1. 11. Часто задаваемые вопросы (FAQ)

В: Что означает маркировка взрывозащиты Ex h IIIC T20040°С Da/Db X?
О: Это маркировка по ГОСТ 31610.0, означающая:

• Ex h – вид взрывозащиты "конструкционная безопасность" (неэлектрическое оборудование);
• IIIC – для пылевых сред, включая токопроводящую пыль;
• T20040°С – максимальная температура поверхности 200°C при температуре окружающей среды 40°C;
• Da/Db – пригодность для зон с постоянным (Da) и эпизодическим (Db) присутствием взрывоопасной пыли;
• X – особые условия применения (указаны в сертификате).

В: Для каких зон предназначен пылесос?
О: Пылесос предназначен для взрывоопасных пылевых зон классов 21 и 22 по ГОСТ 31610.10-2-2017, где возможно образование взрывоопасных смесей категорий IIIA, IIIB, IIIC.

В: Можно ли использовать пылесос для сбора жидкостей?
О: Да, технические характеристики указывают на возможность сбора влажного мусора. Пылесос может собирать жидкости в пределах объема бака.

В: Какие требования к источнику сжатого воздуха?
О: Необходимо обеспечить давление в линии 0,6–1,0 МПа, расход не менее 180 м³/ч, диаметр подключения 8–12 мм.

В: Как очищается фильтр?
О: В пылесосе предусмотрено 2 режима работы – режим пылесоса (сбор загрязнений) и режим продувки (очистка фильтра). Для очистки оператор переключает режим, и обратный поток воздуха продувает фильтр.

В: Где можно найти инструкцию на русском языке?
О: Инструкция по эксплуатации на русском языке должна предоставляться дилером при покупке оборудования. Также она доступна в электронном виде у официальных дистрибьюторов.
