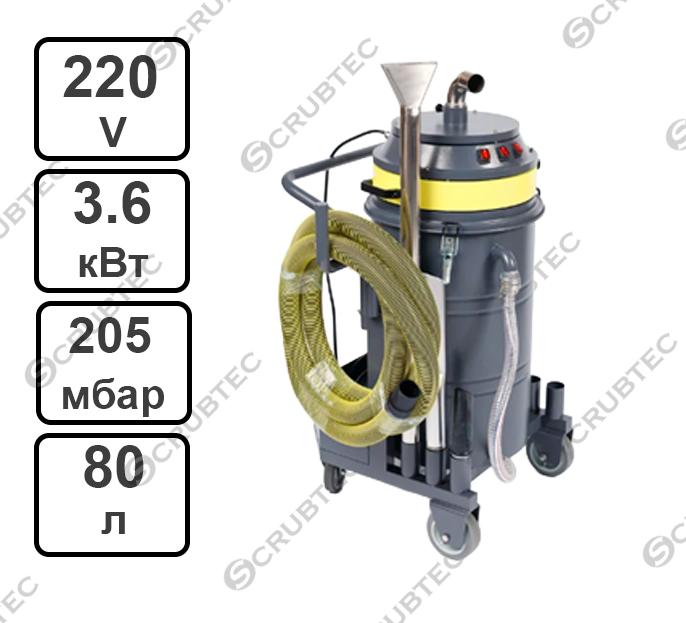

Промышленный пылесос AIRBOX IVC80/36 OIL для уборки жидкости, СОЖ и стружки

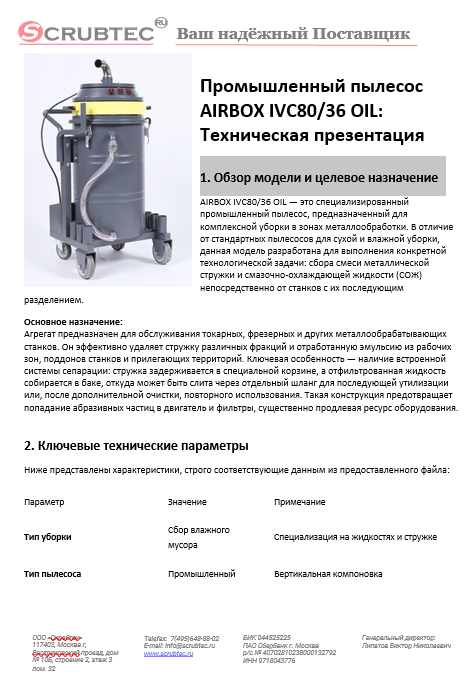

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Обзор модели и целевое назначение

AIRBOX IVC80/36 OIL — это специализированный промышленный пылесос, предназначенный для комплексной уборки в зонах металлообработки. В отличие от стандартных пылесосов для сухой и влажной уборки, данная модель разработана для выполнения конкретной технологической задачи: сбора смеси металлической стружки и смазочно-охлаждающей жидкости (СОЖ) непосредственно от станков с их последующим разделением.

Основное назначение:
Агрегат предназначен для обслуживания токарных, фрезерных и других металлообрабатывающих станков. Он эффективно удаляет стружку различных фракций и отработанную эмульсию из рабочих зон, поддонов станков и прилегающих территорий. Ключевая особенность — наличие встроенной системы сепарации: стружка задерживается в специальной корзине, а отфильтрованная жидкость собирается в баке, откуда может быть слита через отдельный шланг для последующей утилизации или, после дополнительной очистки, повторного использования. Такая конструкция предотвращает попадание абразивных частиц в двигатель и фильтры, существенно продлевая ресурс оборудования.

1. 2. Ключевые технические параметры

Ниже представлены характеристики, строго соответствующие данным из предоставленного файла:

1. 3. Обоснование стоимости

Стоимость модели AIRBOX IVC80/36 OIL (ориентировочно от 200 000 руб.) обусловлена ее узкой специализацией и техническими решениями, ориентированными на решение конкретной производственной задачи.

1. Специализированная конструкция "масло + стружка": В отличие от обычных водососов, у IVC80/36 OIL есть жесткая корзина-сепаратор для отделения стружки и защитная система фильтрации. Это позволяет собирать смеси, которые быстро вывели бы из строя стандартный пылесос.
2. Система разделения отходов: Наличие корзины для сбора стружки и отдельного шланга для слива жидкости решает две задачи сразу: облегчает утилизацию отходов и позволяет возвращать в производственный цикл до 80-90% собранной СОЖ после фильтрации, что дает ощутимую экономию расходных материалов.
3. Защита двигателя и фильтра: Поплавковый клапан автоматически отключает всасывание при заполнении бака, предотвращая попадание жидкости в турбину. Это критически важная функция для обеспечения длительной и безаварийной работы оборудования.
4. Производительность и мощность: Двигатель 3.6 кВт создает расход воздуха 160 л/с и разрежение 205 мбар, достаточное для сбора тяжелой металлической стружки на удалении от станка. Регулировка мощности позволяет подбирать оптимальный режим для разных типов отходов.
   4. Области применения

Благодаря своим характеристикам, AIRBOX IVC80/36 OIL является идеальным решением для:

• Металлообрабатывающих производств (ЧПУ, токарные, фрезерные станки): Быстрая очистка ванн станков, поддонов и рабочих зон от смеси стружки и эмульсии, подготовка оборудования к сервисному обслуживанию.
• Ремонтных и механических цехов: Откачка отработанных масел и эмульсий перед разборкой узлов, сбор проливов.
• Литейного производства и штамповки: Удаление шлама, окалины в смеси с техническими жидкостями.
• Автосервисов и автомастерских: Сбор отработанных технических жидкостей, масла, воды и мелкого металлического мусора.
• Учебно-производственных лабораторий: Безопасная и эффективная отработка навыков технологической уборки.
  5. Эффективность: Результат и масштаб

Использование специализированного пылесоса позволяет решать задачи обслуживания оборудования на качественно новом уровне.

• Количественный результат: При расходе воздуха 160 л/с и тракте DN50, очистка поддона станка объемом 40-60 литров занимает 3-6 минут. Ручной способ (черпаки, совки, ветошь) требует 20-30 минут. Экономия времени на одну операцию составляет 70-85%.
• Качественный результат: Сепарация стружки и жидкости исключает необходимость ручной фильтрации отходов. Возврат очищенной СОЖ в оборот (до 80-90%) снижает затраты на закупку новых смазочно-охлаждающих материалов и их утилизацию. Экономия может составлять до 100-140 литров эмульсии за смену при интенсивном обслуживании.
  6. Экономика труда: Замещение ручного труда

Инвестиции в специализированное оборудование быстро окупаются за счет высвобождения трудовых ресурсов и сокращения простоев станков.

• Количество заменяемых рабочих: Один оператор с пылесосом IVC80/36 OIL по производительности заменяет двух слесарей, занятых ручной очисткой станков. Ускорение цикла в 4-5 раз позволяет одному человеку выполнять объем работ, ранее требовавший участия двоих.
• Экономия времени: На участке с 3-5 станками, ежедневная уборка может занимать до 2-3 часов ручного труда. С применением пылесоса это время сокращается до 30-40 минут. Оператор не тратит время на фильтрацию жидкости или вычерпывание стружки — все процессы механизированы.
• Снижение простоев оборудования: Быстрая уборка сокращает время, на которое станок останавливается для обслуживания, повышая общую эффективность оборудования (OEE).
  7. Обучение персонала и безопасность

Управление специализированным пылесосом требует базового понимания процесса, но не представляет сложности для оператора.

• Интуитивное управление: Органы управления включают выключатель с регулировкой мощности. Контроль уровня жидкости в баке осуществляется визуально, либо по срабатыванию поплавкового клапана. Отдельный сливной шланг позволяет легко опорожнять бак.
• Низкий порог входа при смене: Ввод в эксплуатацию нового оператора занимает 30-45 минут. Инструктаж включает: последовательность включения, правила работы с эмульсиями/маслами, обращение с корзиной для стружки, процедуру безопасного слива жидкости.
• Безопасность: Поплавковый клапан защищает двигатель от попадания жидкости. При работе с маслами и эмульсиями необходимо использовать защитные перчатки и соблюдать правила утилизации отходов, принятые на предприятии.
  8. Конструкция и комплектация

Конструктивные особенности:

• Бак: Объемом 80 л, устойчив к механическим повреждениям и воздействию масел/СОЖ. Вертикальная компоновка экономит место.
• Двигатель: Мощностью 3.6 кВт, создающий расход воздуха 160 л/с и разрежение 205 мбар. Регулировка мощности позволяет адаптировать режим работы.
• Система сепарации: Съемная корзина для сбора металлической стружки (отделяется от жидкости) + поплавковый клапан для защиты от переполнения.
• Фильтр: Защищен от попадания жидкости поплавковым клапаном. Система очистки фильтра — ручная.
• Входной патрубок: Диаметр 50 мм обеспечивает прохождение стружки.
• Сливной шланг: Отдельный шланг для слива собранной жидкости из бака, что исключает необходимость снимать и опрокидывать тяжелый агрегат.

Базовая комплектация (ожидаемая):

• Пылесосный агрегат с баком 80 л и корзиной-сепаратором
• Всасывающий шланг (диаметр 50 мм, длина ориентировочно 3-5 м)
• Набор насадок (половая, щелевая, конусная для стружки)
• Сливной шланг
• Фильтрующий элемент
• Инструкция по эксплуатации
  9. Эксплуатация, расходники и сервис

• Расходные материалы:
  • Фильтры: Основной фильтрующий элемент. Требует периодической замены в зависимости от загрязненности.
  • Уплотнители и прокладки: Могут изнашиваться со временем, особенно при работе с маслами.
  • Шланги и насадки: Подлежат замене при износе или механических повреждениях.
• Регламентное обслуживание:
  • Ежесменно: Очистка корзины от стружки; промывка (при необходимости) фильтра; слив жидкости через шланг; визуальный осмотр шланга и муфт.
  • Еженедельно: Проверка состояния фильтра, очистка корпуса двигателя от пыли, проверка надежности соединений.
  • По мере загрязнения: Замена фильтрующих элементов.
• Гарантия: Типичные условия: гарантия на пылесос — 1 год, на фильтры гарантия не распространяется.
  10. Краткая спецификация (для ТЗ/тендера)

Для включения в конкурсную документацию:

1. 11. Часто задаваемые вопросы (FAQ)

В: Чем отличается пылесос IVC80/36 OIL от обычного промышленного пылесоса для влажной уборки?
О: Главное отличие — наличие корзины-сепаратора для сбора стружки и отдельного сливного шланга для жидкости. Обычный водосос засосет смесь стружки и эмульсии, но стружка быстро забьет фильтр и повредит двигатель. В данной модели стружка остается в корзине, а очищенная от крупных частиц жидкость сливается через шланг без подъема тяжелого бака.

В: Для чего нужен поплавковый клапан?
О: Поплавковый клапан — это система автоматической защиты. Когда уровень жидкости в баке достигает критического, поплавок всплывает и перекрывает всасывающий патрубок. Это предотвращает попадание жидкости в двигатель и его поломку. При срабатывании клапана всасывание прекращается, и оператор понимает, что пора слить жидкость.

В: Можно ли использовать этот пылесос для сбора сухой стружки без жидкости?
О: Да, можно. Корзина-сепаратор будет собирать стружку, а система фильтрации будет работать в штатном режиме. Однако основное преимущество пылесоса раскрывается именно при работе со смешанными отходами (стружка + жидкость).

В: Сложно ли чистить корзину для стружки?
О: Нет, это простая операция. Корзина извлекается из бака, стружка вытряхивается в контейнер для отходов. При необходимости корзину можно промыть.

В: Как утилизировать собранную смесь?
О: Собранная смесь разделяется пылесосом на две фракции: твердые отходы (стружка) утилизируются как металлолом. Жидкая фракция (СОЖ, масло) сливается через специальный шланг и подлежит утилизации в соответствии с нормативными требованиями для отработанных технических жидкостей или, после дополнительной фильтрации, может быть возвращена в производственный цикл.

В: Где можно найти инструкцию на русском языке?
О: Инструкция по эксплуатации на русском языке должна предоставляться дилером при покупке оборудования. Также ее можно запросить в электронном виде у официальных дистрибьюторов бренда AIRBOX в России.
