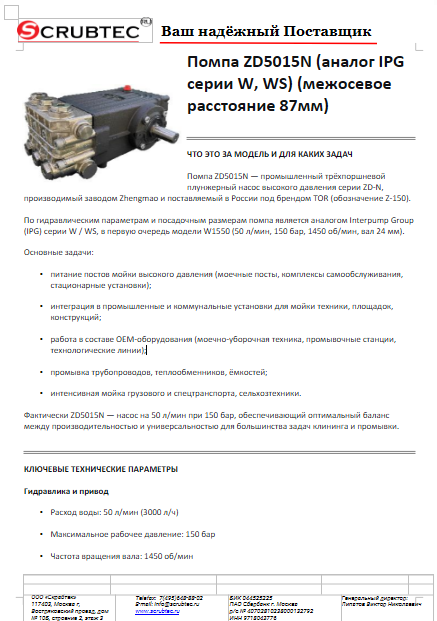

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

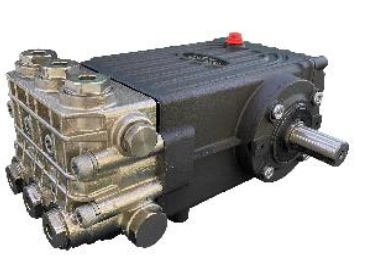

Помпа ZD5015N — промышленный трёхпоршневой плунжерный насос высокого давления серии ZD-N, производимый заводом Zhengmao и поставляемый в России под брендом TOR (обозначение Z-150).

По гидравлическим параметрам и посадочным размерам помпа является аналогом Interpump Group (IPG) серии W / WS, в первую очередь модели W1550 (50 л/мин, 150 бар, 1450 об/мин, вал 24 мм).

Основные задачи:

• питание постов мойки высокого давления (моечные посты, комплексы самообслуживания, стационарные установки);

• интеграция в промышленные и коммунальные установки для мойки техники, площадок, конструкций;

• работа в составе OEM-оборудования (моечно-уборочная техника, промывочные станции, технологические линии);

• промывка трубопроводов, теплообменников, ёмкостей;

• интенсивная мойка грузового и спецтранспорта, сельхозтехники.

Фактически ZD5015N — насос на 50 л/мин при 150 бар, обеспечивающий оптимальный баланс между производительностью и универсальностью для большинства задач клининга и промывки.

КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Гидравлика и привод

• Расход воды: 50 л/мин (3000 л/ч)

• Максимальное рабочее давление: 150 бар

• Частота вращения вала: 1450 об/мин

• Требуемая мощность привода: 13,4 кВт

• Тип насоса: плунжерный, трёхпоршневой (triplex)

Конструкция

• Корпус (кривошипная коробка): чугун

• Головка: кованая латунь с никелированным покрытием

• Плунжеры: сталь с керамической оболочкой

• Диаметр плунжеров: 28 мм

• Коленчатый вал: кованый

• Шатуны и клапаны: нержавеющая сталь

• Контроль масла: смотровое окно уровня на корпусе

Подключения и посадочные размеры

• Вал: цельный Ø24 мм, правая сторона

• Вход: 1/2" внутренняя резьба (BSP)

• Выход: 3/8" внутренняя резьба (BSP)

• Межосевое расстояние крепления: 87 мм

• Объём масла: около 0,5 л

• Масса: порядка 14–17 кг

Температура воды

• Заявленная максимальная температура: до 60 °C

• Рекомендуемая рабочая температура для ресурса: до 40–50 °C

ОБОСНОВАНИЕ СТОИМОСТИ

Средняя стоимость ZD5015N в России:

• минимальный диапазон — около 39 000–42 000 ₽;

• стандартная розничная цена — 45 000–52 000 ₽.

Аналогичным по параметрам является Interpump W1550, который в Европе стоит существенно дороже.

Почему ZD5015N стоит своих денег:

1. Аналог Interpump W/WS по гидравлике и посадке
   Расход, давление, обороты и вал совпадают с европейским аналогом, помпу можно ставить на те же рамы и двигатели.

2. Никелированная латунная головка
   Обеспечивает устойчивость к химии и коррозии, повышает ресурс.

3. Ремонтопригодность и наличие запчастей
   Комплекты клапанов, уплотнений, плунжеров присутствуют у большинства российских дилеров.

4. Оптимальное соотношение цена / ресурс / производительность
   При цене ниже европейских аналогов помпа обеспечивает сопоставимый жизненный цикл.

ОБЛАСТИ ПРИМЕНЕНИЯ

Промышленные моечные посты

• обслуживание грузового и строительного транспорта;

• мойка погрузчиков, тракторов;

• очистка поддонов, контейнеров и производственных поверхностей.

Клининговые компании и автокомплексы

• комплексы самообслуживания;

• мойка коммерческого транспорта и спецтехники;

• очистка твёрдых покрытий от стойких загрязнений.

Коммунальная и производственная сфера

• промывка фасадов, тротуаров, технологических полов;

• очистка трубопроводов и теплообменников;

• промывка ёмкостей и технологических аппаратов.

КАКОЙ РЕЗУЛЬТАТ / ЦЕННОСТЬ (КОЛИЧЕСТВЕННО)

1. Производительность по площади

При расходе 50 л/мин один оператор может обрабатывать:

• 250–400 м²/ч — без применения химии;

• до 500 м²/ч — при использовании моющих средств и правильной технологии.

По сравнению с помпами на 15–20 л/мин время работ сокращается на 40–60 %.

2. Производительность по транспорту

• грузовой пост: 60–90 единиц техники за смену;

• легковой — ещё больше, ограничение по логистике, а не по насосу.

3. Расход воды и стоков

Высокое давление снижает отходы воды:
на единицу площади реальный расход на 30–50 % ниже, чем при низконапорной мойке.

СКОЛЬКО ОБОРУДОВАНИЯ И РАБОЧИХ ЗАМЕНЯЕТ

По оборудованию

1. Вместо 2–3 малых аппаратов (15–20 л/мин)
   ZD5015N обеспечивает такой же суммарный расход при меньших эксплуатационных затратах.

2. Вместо низконапорной мойки шлангами
   Устраняет необходимость дополнительной ручной чистки, повышает скорость.

По персоналу

• было: 3 оператора с шлангами или маломощными АВД;

• стало: 1–2 оператора с установкой на базе ZD5015N.

Экономия — минимум одно рабочее место (~600 000 ₽/год при зарплате около 50 000 ₽).

НАСКОЛЬКО ЛЕГКО ОБУЧИТЬ ПЕРСОНАЛ

Операторы

Для человека, знакомого с АВД:

• одна смена на обучение;

• освоение пуска/остановки, регулировки давления, промывки системы.

Критично: не допускать сухого хода, следить за фильтрацией и температурой воды.

Механики

Механикам знакома классическая конструкция triplex:

• разборка и обслуживание уплотнений;

• замена клапанов;

• ревизия плунжеров и картера.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструкция

• чугунный корпус;

• кованая латунная головка с никелированным покрытием;

• плунжеры Ø28 мм с керамическим напылением;

• кованый коленвал, усиленные шатуны;

• картриджные клапаны из нержавеющей стали;

• смотровое окно уровня масла.

Комплектация

Стандартно:

• помпа ZD5015N в сборе;

• инструкция/паспорт (обычно на русском языке);

• упаковка;

• шпонка под вал.

ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

Основные правила

• фильтрация воды 80–100 мкм;

• подпор воды без кавитации;

• оптимальная рабочая температура — 40–50 °C;

• недопустимость длительной работы в байпасе.

Расходники

• уплотнения плунжеров;

• клапанные комплекты;

• плунжеры;

• масло (обычно SAE 15W-40);

• элементы кривошипного механизма при капитальном ремонте.

Интервалы обслуживания

• ежедневный контроль масла и течей;

• замена масла каждые 300–500 моточасов;

• ревизия клапанов/уплотнений каждые 500–1000 моточасов.

КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ / ТЕНДЕРА)

Наименование: Помпа плунжерная высокого давления ZD5015N (аналог IPG серии W, WS), межосевое расстояние 87 мм
Тип: трёхпоршневой плунжерный насос высокого давления

Технические параметры:

• расход воды: 50 л/мин (3000 л/ч);

• давление: 150 бар;

• обороты: 1450 об/мин;

• мощность привода: не менее 13,4 кВт;

• диаметр вала: 24 мм;

• диаметр плунжера: 28 мм;

• температура воды: до 60 °C (рабочая — до 40–50 °C);

• головка: латунь с никелировкой;

• корпус: чугун;

• плунжеры: сталь с керамическим покрытием;

• вход: 1/2" BSP;

• выход: 3/8" BSP;

• межосевое расстояние: 87 мм;

• объём масла: ~0,5 л;

• масса: ~14–17 кг.

Назначение: для моечных и промывочных установок высокого давления, в том числе как аналог Interpump W/WS.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Правда ли, что это аналог Interpump W/WS?

Да, по расходу, давлению, оборотам, валу и монтажной базе ZD5015N соответствует Interpump W1550.

2. Какая фактическая допустимая температура воды?

Заявлено до 60 °C, но для увеличения ресурса рекомендуется 40–50 °C.

3. Какой ставить фильтр?

Производительность не менее 60–70 л/мин, степень фильтрации — 80–100 мкм.

4. Можно ли заменить Interpump W1550 на ZD5015N?

В большинстве случаев — да (совместимы вал, обороты и монтажная база). Требуется проверить присоединительные резьбы.

5. Как часто обслуживать?

Масло — каждые 300–500 часов.
Клапаны и уплотнения — каждые 500–1000 часов.

6. Каков ресурс?

При хорошей фильтрации и соблюдении температуры ресурс сопоставим с большинством промышленных помп данного класса.
