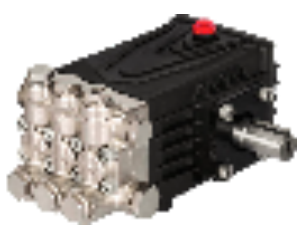

Помпа высокого давления SJF1807Q-ST (межосевое расстояние 75мм)

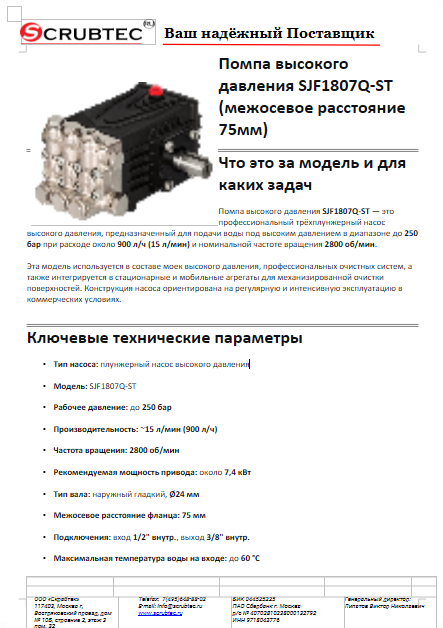

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Помпа высокого давления SJF1807Q-ST — это профессиональный трёхплунжерный насос высокого давления, предназначенный для подачи воды под высоким давлением в диапазоне до 250 бар при расходе около 900 л/ч (15 л/мин) и номинальной частоте вращения 2800 об/мин.

Эта модель используется в составе моек высокого давления, профессиональных очистных систем, а также интегрируется в стационарные и мобильные агрегаты для механизированной очистки поверхностей. Конструкция насоса ориентирована на регулярную и интенсивную эксплуатацию в коммерческих условиях.

Ключевые технические параметры

• Тип насоса: плунжерный насос высокого давления

• Модель: SJF1807Q-ST

• Рабочее давление: до 250 бар

• Производительность: ~15 л/мин (900 л/ч)

• Частота вращения: 2800 об/мин

• Рекомендуемая мощность привода: около 7,4 кВт

• Тип вала: наружный гладкий, Ø24 мм

• Межосевое расстояние фланца: 75 мм

• Подключения: вход 1/2" внутр., выход 3/8" внутр.

• Максимальная температура воды на входе: до 60 °C

• Вес: примерно 10 кг

• Габариты: около 300×250×250 мм (ориентировочно)

• Материал головки: латунь с никелированным покрытием

Обоснование стоимости

Стоимость SJF1807Q-ST определяется совокупностью следующих факторов:

1. Промышленная конструкция — прочный корпус с латунной головкой и качественной механикой обеспечивает стабильную работу при высоких давлениях.

2. Характеристики давления/расхода — сочетание 250 бар при 15 л/мин относится к профессиональному классу, что повышает производительность и устойчивость при длительной работе.

3. Унификация и распространённость — стандартные подключения, вал Ø24 мм и межосевое расстояние 75 мм обеспечивают лёгкую интеграцию с распространёнными электродвигателями и рамными узлами без доработок.

4. Ресурс и ремонтопригодность — доступность ремкомплектов, устойчивые материалы клапанов и плунжеров увеличивают ресурс и снижают эксплуатационные затраты.

Итоговая стоимость отражает сочетание устойчивых рабочих параметров, ремонтопригодности и возможности использования в коммерческих системах.

Области применения

Профессиональные мойки

• стационарные и мобильные автомойки;

• мойки самообслуживания в условиях высокой нагрузки;

Промышленные объекты

• очистка технологического оборудования;

• обработка полов, стен, рам и производственных тележек;

• комплексы мойки на складах, терминалах и цехах.

Транспорт и спецтехника

• мойка сельхозтехники, строительной и коммунальной техники;

• очистка автомобилей и грузовых транспортных средств;

• применение перед ремонтом и окраской.

Благодаря давлению 250 бар и расходу 15 л/мин насос справляется с серьёзными загрязнениями, сочетая высокую энергию струи и стабильный поток воды.

Какой результат/ценность, количество/масштаб

Производительность

При рабочем сочетании 250 бар и 15 л/мин помпа:

• эффективно удаляет стойкие загрязнения (масла, глина, реагенты);

• обеспечивает стабильный напор на длинных шлангах;

• поддерживает производительность на промышленном уровне.

Масштаб работы на посту

• активная мойка одного автомобиля — 6–8 минут;

• практическая пропускная способность — 7–9 автомобилей в час;

• при 8–10-часовой смене — 56–90 автомобилей.

Эти показатели соответствуют уровню профессиональных моечных станций.

Какое количество оборудования и рабочих он заменяет

По оборудованию

Одна помпа SJF1807Q-ST:

• заменяет 1–2 маломощных насоса, которые не обеспечивают нужное давление или стабильность;

• может использоваться для модернизации существующих аппаратов, увеличивая их производительность.

По трудозатратам

При использовании слабого оборудования:

• время мойки: 12–15 минут

При использовании SJF1807Q-ST:

• время мойки: 6–8 минут

• экономия: 30–50 %

Один оператор с такой помпой по факту эквивалентен 1,5–2 операторам при работе на менее производительном оборудовании.

Насколько легко обучить персонал

Помпа проста в освоении благодаря стандартным узлам плунжерной конструкции:

• понятный контроль давления по манометру;

• простые процедуры проверки масла и уплотнений;

• базовые навыки по предотвращению кавитации и сухого хода.

Обучение занимает:

• 30–60 минут теории,

• 1 смену практики под наблюдением старшего оператора.

Конструкция и комплектация

Конструкция

• литой корпус и латунная головка высокого давления;

• кованый коленчатый вал и шатуны;

• поршни/плунжеры из износостойкого материала;

• клапаны из нержавеющей стали;

• вал Ø24 мм;

• межосевое расстояние крепления 75 мм;

• уплотнения повышенной стойкости.

Комплектация

• насос высокого давления SJF1807Q-ST;

• заглушки входных/выходных патрубков;

• крепёжные элементы;

• паспорт изделия;

• базовый набор для ввода в эксплуатацию.

Эксплуатация, расходники и сервис

Эксплуатация

• обязательная фильтрация входной воды;

• недопустимость сухого хода;

• контроль температуры воды (до 60 °C);

• регулярная проверка герметичности;

• контроль масла и визуального состояния узлов.

Расходники

• масло для картера;

• ремкомплекты уплотнений;

• клапанные комплекты;

• плунжеры, сальники (при длительной эксплуатации).

Сервис

• первая замена масла — после обкатки;

• регулярная замена масла — по регламенту;

• диагностика по падению давления, шумам, вибрации;

• своевременная замена изношенных деталей.

Краткая спецификация (для ТЗ/тендера)

Помпа высокого давления SJF1807Q-ST

• Производительность: 15 л/мин

• Давление: до 250 бар

• Частота вращения: 2800 об/мин

• Мощность привода: ≈7,4 кВт

• Тип вала: Ø24 мм

• Межосевое расстояние: 75 мм

• Подключения: вход 1/2″, выход 3/8″

• Температура воды: до 60 °C

• Вес: ≈ 10 кг

• Габариты: примерно 300×250×250 мм

• Материал головки: латунь с антикоррозионным покрытием

Часто задаваемые вопросы

1. Что критично влияет на ресурс насоса?
Сухой ход, плохая фильтрация, перегрев воды.

2. Какой привод требуется?
Электродвигатель мощностью около 7,4 кВт, обороты — 2800 об/мин.

3. Важна ли совместимость по межосевому расстоянию?
Да, 75 мм — это стандарт, который должен совпадать с посадочным местом на раме или двигателе.

4. Можно ли использовать горячую воду?
Допустима температура до 60 °C, но постоянная работа на максимально горячей воде снижает ресурс уплотнений.

5. Какие признаки говорят о необходимости сервиса?
Падение давления, шум, утечки, вибрации.
