Помпа высокого давления SJE1525N (межосевое расстояние 75мм)

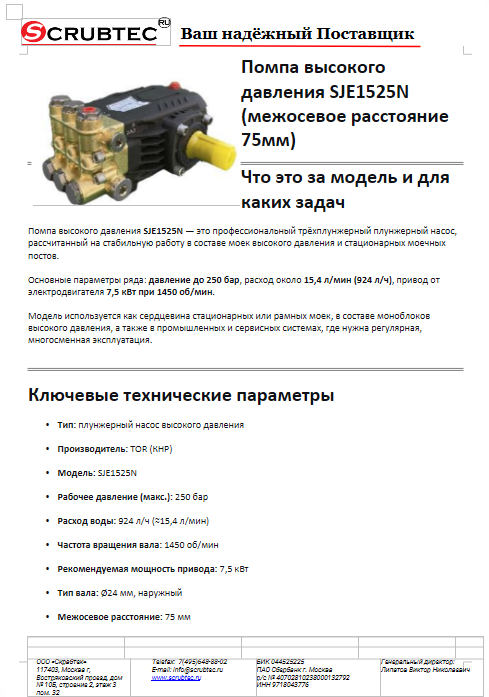

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

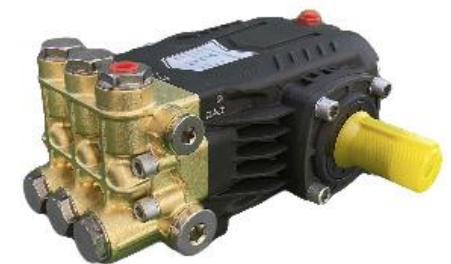

Помпа высокого давления SJE1525N — это профессиональный трёхплунжерный плунжерный насос, рассчитанный на стабильную работу в составе моек высокого давления и стационарных моечных постов.

Основные параметры ряда: давление до 250 бар, расход около 15,4 л/мин (924 л/ч), привод от электродвигателя 7,5 кВт при 1450 об/мин.

Модель используется как сердцевина стационарных или рамных моек, в составе моноблоков высокого давления, а также в промышленных и сервисных системах, где нужна регулярная, многосменная эксплуатация.

Ключевые технические параметры

• Тип: плунжерный насос высокого давления

• Производитель: TOR (КНР)

• Модель: SJE1525N

• Рабочее давление (макс.): 250 бар

• Расход воды: 924 л/ч (≈15,4 л/мин)

• Частота вращения вала: 1450 об/мин

• Рекомендуемая мощность привода: 7,5 кВт

• Тип вала: Ø24 мм, наружный

• Межосевое расстояние: 75 мм

• Допустимая температура воды: до 60 °С

• Материал головки: кованая латунь с антикоррозионным покрытием

• Конструкция поршней: 3 аксиальных поршня с керамическим покрытием

Обоснование стоимости

Стоимость SJE1525N формируется за счёт:

1. Профессионального ресурсного узла
   Латунная кованая головка, керамические поршни, стальные элементы кривошипно-шатунного механизма обеспечивают длительный срок службы при работе под высоким давлением.

2. Рабочих параметров “15/25”
   Связка ≈15 л/мин и 250 бар относится к коммерческому классу: высокая энерговооружённость струи при оптимальном расходе воды.

3. Ремонтопригодности и наличия ремкомплектов
   Для SJE1525N доступны комплекты водяных и масляных уплотнений, клапанов, плунжеров — что снижает стоимость владения.

4. Унификации с линейкой TOR
   Типовой вал 24 мм, межосевое расстояние 75 мм и стандартные подключения позволяют ставить насос на большинство рам и моторов без доработок.

Области применения

Автомойки и мойки самообслуживания

• посты мойки легкового и коммерческого транспорта;

• комплексы самообслуживания;

• зоны мойки на СТО, сервисах.

Промышленность

• мойка технологического оборудования;

• очистка производственных полов, стен, рам;

• санитарная обработка складов и терминалов.

Строительная и коммунальная техника

• регулярная мойка погрузчиков, тракторов, экскаваторов, дорожных машин;

• подготовка техники перед ремонтом или покраской.

Какой результат/ценность, причём количество/масштаб

Производительность

При 250 бар и ~15,4 л/мин:

• удаляются плотные и въевшиеся загрязнения;

• сохраняется стабильный напор на шлангах 10–20 метров;

• обеспечивается высокая механическая эффективность струи.

Практический масштаб

• активная мойка легкового авто — 6–8 минут;

• производительность поста — 7–9 машин в час;

• за смену 8–10 часов — 56–90 машин.

Какое количество оборудования и рабочих он заменяет

По оборудованию

Помпа SJE1525N может заменить:

• 1–2 маломощных насоса (160–180 бар, 8–10 л/мин);

• старые насосы с меньшим давлением или низким ресурсом.

По трудозатратам

Если слабая помпа требует:

• 12–15 минут на мойку автомобиля,

то с SJE1525N требуется:

• 6–8 минут.

Итог:

• экономия 30–50 % времени;

• один оператор выполняет объём, сопоставимый с 1,5–2 операторами на менее производительном оборудовании.

Насколько легко обучить персонал

Оператор быстро осваивает насос благодаря стандартной конструкции:

• понятная логика контроля давления;

• визуальный контроль уровня масла через смотровое окно;

• базовые принципы предотвращения сухого хода и кавитации.

Необходимое обучение:

• 30–60 минут теории,

• 1 смена практики для закрепления навыков.

Конструкция и комплектация

Конструкция

• корпус с рёбрами охлаждения;

• кованая латунная головка высокого давления;

• три керамических поршня;

• кривошипно-шатунный механизм;

• клапаны из нержавеющей стали;

• смотровое окно контроля масла;

• вал Ø24 мм;

• межосевое расстояние 75 мм.

Комплектация

• помпа SJE1525N в сборе;

• маслозаливная пробка;

• смотровое окно контроля;

• паспорт/описание;

• упаковка.

Эксплуатация, расходники и сервис

Эксплуатация

• установка входного фильтра;

• запрет сухого хода;

• контроль температуры воды (оптимум +15…+40 °С);

• регулярная проверка герметичности;

• контроль уровня масла.

Расходники

• масло картера;

• водяные уплотнения;

• масляные уплотнения;

• клапанные комплекты;

• при большом пробеге — плунжеры, сальники.

Сервис

• первая замена масла после обкатки (50–100 часов);

• последующие — каждые 300–500 часов;

• замена уплотнений при падении давления или появлении течей.

Краткая спецификация (для ТЗ/тендера)

Помпа высокого давления SJE1525N

• Производительность: 924 л/ч (15,4 л/мин)

• Давление: до 250 бар

• Обороты: 1450 об/мин

• Мощность привода: 7,5 кВт

• Тип вала: Ø24 мм

• Межосевое расстояние: 75 мм

• Температура воды: до 60 °С

• Материал головки: кованая латунь

• Конструкция: 3 керамических поршня, кривошипно-шатунный механизм

Часто задаваемые вопросы

1. Какой двигатель нужен?
Трёхфазный мотор 7,5 кВт, 1450 об/мин, вал под Ø24 мм.

2. Поддерживает ли насос режим by-pass или total stop?
Да, совместим с регуляторами давления и системами автоматического отключения.

3. Критично ли качество воды?
Да. Рекомендуется фильтр тонкой очистки, чтобы продлить срок службы уплотнений и клапанов.

4. Предназначена ли помпа для горячей воды?
Допускается до 60 °С, но оптимальный диапазон для ресурса — +15…+40 °С.

5. Есть ли доступные ремкомплекты?
Да, доступны комплекты уплотнений, клапанов, сальников и элементы поршневой группы.
