ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

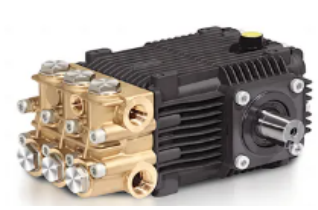

Помпа (плунжерный насос) высокого давления TK-1530 — это трёхпоршневой, низкооборотистый насос для систем высокого давления 300 бар с расходом 15 л/мин (≈900 л/ч). Предназначен для работы в составе моек высокого давления и стационарных моечных постов.

Основные особенности класса TK-1530:

• Рабочая пара “300 бар / 15 л/мин” — типичная конфигурация для профессиональных автомоек и промышленных моечных установок.

• Низкие обороты 1450 об/мин — увеличенный ресурс и возможность прямой стыковки с 4-полюсными электродвигателями (50 Гц).

• Межосевое расстояние 87 мм и вал 24 мм — стандартный монтажный размер, совместимый с рядом европейских помп, что упрощает замену и модернизацию установок.

Типичные задачи:

• профессиональные и самообслуживаемые автомойки;

• промывка техники, полуприцепов, цистерн;

• очистка полов, рам, металлических конструкций;

• моечные посты на предприятиях (логистика, производство, ЖКХ).

КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

(типичные для TOR/Botuo TK-1530, межосевое расстояние 87 мм)

• Тип насоса: трёхпоршневой плунжерный насос (triplex)

• Расход воды: 15 л/мин (900 л/ч)

• Максимальное давление: 300 бар (рекомендуемое рабочее ~250 бар)

• Скорость вращения вала: 1450 об/мин

• Требуемая мощность привода: около 9 кВт

• Диаметр вала: 24 мм, правое вращение

• Межосевое расстояние (фланец к двигателю): 87 мм

• Допустимая температура воды: до 40 °C

• Рабочая среда: чистая пресная вода или водные растворы с малой концентрацией моющих средств

• Материал клапанного блока: латунь

• Плунжера: керамические

• Масса: около 9–9,5 кг

ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость TK-1530 формируется за счёт следующих факторов:

1. Производительность и давление
   Связка 15 л/мин / 300 бар относится к профессиональному уровню и используется на стационарных моечных постах.

2. Ресурс и конструкция
   Керамические плунжера, усиленный корпус, износостойкие манжеты и низкооборотистая работа 1450 об/мин обеспечивают длительный ресурс и устойчивость к ежедневным нагрузкам.

3. Совместимость и стандартизация
   Универсальный монтаж (фланец 87 мм, вал 24 мм) позволяет устанавливать TK-1530 как замену для ряда европейских помп без доработок рамы и соединений.

4. Происхождение и OEM-уровень
   TK-1530 производится крупным китайским OEM-производителем плунжерных насосов, поставляется на рынки Европы, США, Китая и России. Сохраняет характеристики европейских аналогов при меньшей стоимости.

ОБЛАСТИ ПРИМЕНЕНИЯ

Автомойки и клининг

• стационарные и туннельные автомойки;

• посты самообслуживания;

• грузовые мойки;

• очистка пола, рам, ворот, контейнеров.

Промышленные и коммунальные задачи

• моечные посты на заводах, логистических центрах, СТО;

• удаление масляных, графитовых и дорожных загрязнений;

• подготовка поверхностей перед покраской и защитными покрытиями;

• промывка конструкций и технологического оборудования.

Международное применение

• В Китае и на экспорт TK-1530 применяется как насос “high pressure washer plunger pump 15 LPM 300 bar”.

• В Европе и России используется как доступный аналог европейских помп (HAWK, AR, Comet) в составе профессиональных моечных систем.

РЕЗУЛЬТАТ / ЦЕННОСТЬ (КОЛИЧЕСТВО / МАСШТАБ)

1. Стабильное высокое давление до 300 бар
   Позволяет удалять плотные загрязнения: битум, глины, дорожную грязь, солевые отложения.

2. Производительность 15 л/мин

   • Для легковых автомобилей — комфортная скорость обслуживания 1 поста.

   • Для грузового транспорта — достаточный объём для интенсивной очистки.

3. Сравнение с бытовыми решениями
   Бытовая мойка: ~120–140 бар, 7–8 л/мин.
   TK-1530 заменяет 2–3 бытовых аппарата по производительности.

4. Экономия времени и труда

   • Бытовая техника: 12–15 минут на автомобиль.

   • TK-1530: 7–10 минут.
     Экономия: 30–40% времени, что даёт +2–4 автомобиля за смену на посту.

5. Снижение количества оборудования
   Один пост с TK-1530 способен заменить до двух менее мощных постов.

СКОЛЬКО ОБОРУДОВАНИЯ И РАБОЧИХ ОН ЗАМЕНЯЕТ

По оборудованию

• Заменяет 2–3 бытовых/полупрофессиональных АВД.

• Может работать на 2 пистолета, если система позволяет, что увеличивает пропускную способность.

По трудозатратам

• Один пост с TK-1530 способен выполнять объём работы 1,5–2 постов на оборудовании меньшей мощности.

• Это либо сокращает штат, либо увеличивает прибыль при сохранении штата.

НАСКОЛЬКО ЛЕГКО ОБУЧИТЬ ПЕРСОНАЛ

Помпа скрыта в составе установки, поэтому оператор взаимодействует только с пистолетом и панелью управления.

Обучение оператора:

• 1–2 часа вводного инструктажа;

• одна смена под наблюдением.

Обслуживающему механику потребуется:

• небольшой тренинг по плунжерным насосам;

• изучение инструкции по обслуживанию.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструкция

• Корпус насоса: силумин/алюминиевый сплав с ребрами жёсткости.

• Клапанный блок: латунный моноблок.

• Плунжера: три керамических поршня (схема triplex).

• Уплотнения: манжеты низкого и высокого давления.

• Приводной вал: Ø 24 мм, фланец 87 мм.

Комплектация

• насос TK-1530;

• паспорт/инструкция от дистрибьютора;

• упаковка (картон).

ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

Основные требования эксплуатации

• проверка уровня масла перед запуском;

• фильтрация воды и отсутствие кавитации;

• отсутствие длительной работы в байпасе без расхода;

• промывка чистой водой после использования химии;

• слив воды в зимний период.

Типовые расходники

• масло SAE 15W-40 или специализированное для плунжерных насосов;

• манжеты низкого и высокого давления;

• клапанные комплекты;

• сальники вала.

Регламент обслуживания

• уровень масла — еженедельно;

• замена масла — первые 50–100 часов, далее каждые 300–500 часов;

• чистка клапанов — при падении давления;

• замена манжет — при признаках износа.

КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ / ТЕНДЕРА)

Наименование: Помпа высокого давления TK-1530
Тип: трёхпоршневой плунжерный насос (triplex)

Основные параметры:

• Расход: 15 л/мин

• Давление: 300 бар

• Обороты: 1450 об/мин

• Мощность привода: ~9 кВт

• Вал: 24 мм

• Межосевое расстояние: 87 мм

• Температура воды: до 40 °C

• Клапанный блок: латунь

• Плунжера: керамические

• Область применения: моечные установки высокого давления

• Страна происхождения: Китай

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Можно ли подавать горячую воду?
Рекомендуется не превышать температуру 40 °C.

2. Можно ли качать агрессивные жидкости?
Нет. Насос рассчитан на воду и слабые растворы моющих средств.

3. Какой двигатель нужен?
Электродвигатель 380 В, 9 кВт, 1450 об/мин, вал 24 мм, фланец 87 мм.

4. Признаки необходимости ремонта:
падение давления, пульсации, шум, нагрев головки, утечки масла/воды.

5. Можно ли заменить европейскую помпу на TK-1530 без переделок?
Во многих случаях да, так как совпадают ключевые посадочные размеры (87 мм, вал 24 мм).
