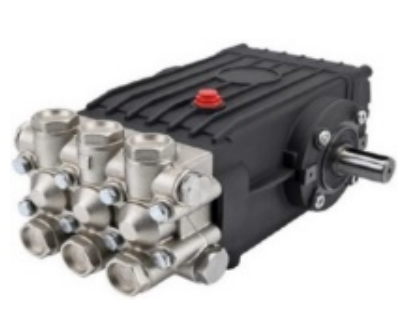

Помпа высокого давления INTERPUMP 47 SERIES. WS201 (межосевое расстояние 87мм)

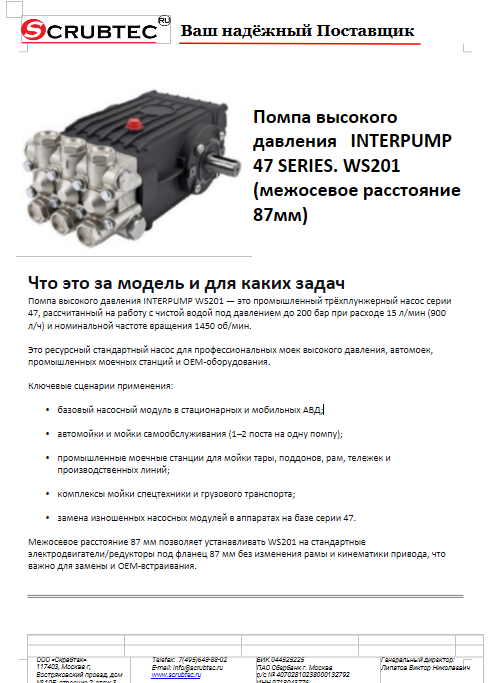

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Помпа высокого давления INTERPUMP WS201 — это промышленный трёхплунжерный насос серии 47, рассчитанный на работу с чистой водой под давлением до 200 бар при расходе 15 л/мин (900 л/ч) и номинальной частоте вращения 1450 об/мин.

Это ресурсный стандартный насос для профессиональных моек высокого давления, автомоек, промышленных моечных станций и OEM-оборудования.

Ключевые сценарии применения:

• базовый насосный модуль в стационарных и мобильных АВД;

• автомойки и мойки самообслуживания (1–2 поста на одну помпу);

• промышленные моечные станции для мойки тары, поддонов, рам, тележек и производственных линий;

• комплексы мойки спецтехники и грузового транспорта;

• замена изношенных насосных модулей в аппаратах на базе серии 47.

Межосевое расстояние 87 мм позволяет устанавливать WS201 на стандартные электродвигатели/редукторы под фланец 87 мм без изменения рамы и кинематики привода, что важно для замены и OEM-встраивания.

Ключевые технические параметры

• Тип насоса: плунжерный (трёхплунжерный) насос высокого давления

• Серия: Interpump 47 Series

• Модель: WS201

• Расход (подача): 15 л/мин (900 л/ч)

• Рабочее давление: 200 бар

• Частота вращения вала: 1450 об/мин

• Требуемая мощность привода: 5,5 кВт (≈7,5 HP)

• Тип вала: наружный Ø24 мм

• Материал головной части: никелированная латунь

• Подключения: вход 1/2" BSP, выход 3/8" BSP

• Межосевое расстояние фланца: 87 мм

• Допустимая температура воды: до 40 °С

• Габариты (Д×Ш×В): 321×224×176 мм

• Масса: ~14,5–15,2 кг

Конфигурация соответствует типичному формату: 15 л/мин @ 200 бар @ 1450 об/мин.

Обоснование стоимости

Стоимость INTERPUMP WS201 обусловлена:

1. Промышленным ресурсом и надёжностью

   • Кривошипно-шатунный механизм в масляной ванне

   • Керамические плунжеры

   • Никелированная латунная голова с повышенной коррозионной стойкостью

2. Использованием в профессиональном оборудовании
   Модель применяется многими производителями моек и станций высокого давления — как стандартный ресурсный насос для диапазона 15 л/мин и 200 бар.

3. Стандартизированным креплением 87 мм и валом Ø24 мм
   Подходит к большинству электродвигателей и редукторов без адаптации.

4. Ремонтопригодностью и наличием запчастей
   Клапаны, плунжеры, ремкомплекты уплотнений и другие элементы доступны на рынке.

Области применения

Где типично используют WS201

• Автомойки и мойки самообслуживания

• Промышленные моечные посты

• Пищевые, производственные и логистические предприятия

• Сельхозтехника и коммунальная техника

• СТО и сервисные центры

Тип рабочей среды

• чистая пресная вода;

• допускаются нейтральные моющие добавки в умеренных концентрациях.

Какой результат / ценность (количество и масштаб)

Гидравлическая эффективность

Параметры 200 бар и 15 л/мин обеспечивают:

• эффективное снятие плотных загрязнений (масла, солевые отложения, глина);

• оптимальную ширину факела при форсунках 25–40°;

• умеренный расход воды — около 0,9 м³/ч на пост.

Пропускная способность автомойки

Средние показатели:

• время активной мойки — 6–8 минут на легковой автомобиль;

• реальная производительность — 7–9 автомобилей в час на один пост;

• при смене 10 часов — 70–90 автомобилей.

Сравнение с маломощными аппаратами

Обычный «полупрофессиональный» аппарат:

• 10–12 минут на автомобиль;

• 4–5 автомобилей в час.

WS201 даёт +40–60 % производительности поста.

Сколько оборудования и рабочих он заменяет

По оборудованию

Один WS201:

• заменяет 1–2 бытовых/полупрофессиональных аппарата;

• может заменить насос меньшего ресурса в промышленной машине без переделок системы.

По трудозатратам

Если слабый аппарат требует 12–15 минут, а WS201 — 6–8:

• экономия времени — до 50 % на автомобиль;

• один оператор на WS201 выполняет объём двух операторов на менее эффективных постах.

Насколько легко обучить персонал

Персоналу необходимо понимать:

• недопустимость работы без воды;

• важность фильтрации и контроля давления;

• признаки кавитации и вибрации;

• необходимость проверок уровня масла и состояния уплотнений.

Цикл обучения:

• 30–60 минут теоретического ввода;

• 1 смена практики под наблюдением.

Конструкция типовая, что делает обучение быстрым и повторяемым.

Конструкция и комплектация

Конструкция

• литой картер с масляной ванной;

• керамические плунжеры диаметра 20 мм;

• никелированная латунная голова;

• клапанная группа с верхним доступом;

• двойные уплотнения с промежуточной камерой;

• вал Ø24 мм;

• стандартный фланец 87 мм.

Комплектация

• насос INTERPUMP WS201 в сборе;

• маслозаливная пробка/щуп;

• паспорт и документация;

• в ряде поставок — масло уже залито (зависит от дистрибьютора).

Эксплуатация, расходники и сервис

Основные правила эксплуатации

• запрещён сухой ход;

• обязательна фильтрация воды;

• избегать кавитации (забитый фильтр, узкие/длинные магистрали);

• контролировать температуру воды (до 40 °С);

• проверять уровень масла.

Расходники

• масло для картера (минеральное, рекомендованной вязкости);

• комплект уплотнений (seal kit);

• комплект клапанов (valve kit);

• плунжеры и сальники при необходимости.

Регламент обслуживания

• первая замена масла — через 50 часов работы;

• далее — каждые 500 часов или в начале сезона;

• уплотнения и клапаны — по состоянию или при первых признаках падения давления.

Краткая спецификация (для ТЗ/тендера)

Плунжерный насос высокого давления INTERPUMP WS201

• Производительность: 15 л/мин

• Давление: 200 бар

• Обороты: 1450 об/мин

• Мощность двигателя: 5,5 кВт

• Вал: Ø24 мм

• Межосевое расстояние: 87 мм

• Вход: 1/2" BSP

• Выход: 3/8" BSP

• Материал головной части: никелированная латунь

• Температура воды: до 40 °С

• Масса: ~14,5–15,2 кг

• Габариты: 321×224×176 мм

• Страна производства: Италия

Часто задаваемые вопросы

1. Чем WS201 отличается от WS151 или WS202?
WS201 — 15 л/мин при 200 бар.
WS151 — 15 л/мин с более широким диапазоном давлений.
WS202 — 21 л/мин при 200 бар.
Отличаются соотношением расход/давление и требуемой мощностью.

2. Какой двигатель нужен?
Электродвигатель 5,5 кВт, 1450 об/мин, фланец под 87 мм, соединение через муфту под вал Ø24 мм.

3. Можно ли использовать горячую воду?
Стандартная версия предназначена для воды до 40 °С. Для горячей воды требуется модификация HT/VHT.

4. Как часто менять масло?
После обкатки через 50 часов, далее каждые 500 часов или сезонно.

5. Можно ли установить на бензиновый/дизельный двигатель?
Да, при соблюдении номинальных оборотов и правильном подборе передаточного отношения.

6. Что чаще всего приводит к поломкам?
Сухой ход, загрязнённая вода, кавитация, перегрев воды, отсутствие обслуживания.
