Помпа высокого давления INTERPUMP 47 SERIES. WS151 (межосевое расстояние 87мм)

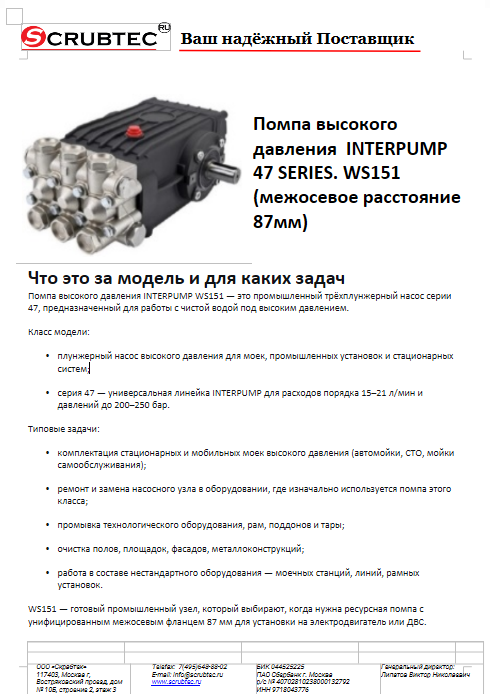

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

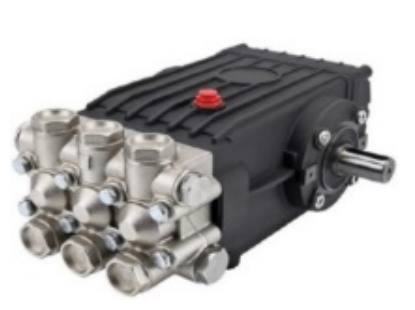

Помпа высокого давления INTERPUMP WS151 — это промышленный трёхплунжерный насос серии 47, предназначенный для работы с чистой водой под высоким давлением.

Класс модели:

• плунжерный насос высокого давления для моек, промышленных установок и стационарных систем;

• серия 47 — универсальная линейка INTERPUMP для расходов порядка 15–21 л/мин и давлений до 200–250 бар.

Типовые задачи:

• комплектация стационарных и мобильных моек высокого давления (автомойки, СТО, мойки самообслуживания);

• ремонт и замена насосного узла в оборудовании, где изначально используется помпа этого класса;

• промывка технологического оборудования, рам, поддонов и тары;

• очистка полов, площадок, фасадов, металлоконструкций;

• работа в составе нестандартного оборудования — моечных станций, линий, рамных установок.

WS151 — готовый промышленный узел, который выбирают, когда нужна ресурсная помпа с унифицированным межосевым фланцем 87 мм для установки на электродвигатель или ДВС.

Ключевые технические параметры

• Тип насоса: трёхплунжерный плунжерный насос высокого давления

• Серия: Interpump 47 Series

• Модель: WS151

• Расход воды: 15 л/мин (900 л/ч) при 1450 об/мин

• Рабочее давление: 150–200 бар в зависимости от исполнения

• Максимальное давление: до 200–215 бар

• Частота вращения: 1450 об/мин

• Требуемая мощность привода: около 5,5 кВт

• Тип вала: внешний гладкий Ø24 мм

• Сторона выхода вала: правый

• Межосевое расстояние фланца: 87 мм

• Подключения: вход — 1/2" BSP, выход — 3/8" BSP

• Максимальная температура воды: 30–40 °C в стандартном исполнении (кратковременно до 60 °C)

• Масса: около 14,5 кг

• Габариты: примерно 316 × 235,5 × 146 мм

Обоснование стоимости

Стоимость WS151 обусловлена следующими факторами:

1. Ресурсная промышленная конструкция

   • Массивная кривошипно-шатунная группа в масляной ванне, ресурсные подшипники.

   • Плунжеры из керамики, латунная голова, двойная система уплотнений.

2. Унификация и ремонтопригодность

   • Серия 47 широко распространена; доступны ремкомплекты, клапаны, уплотнения, головы, фланцы.

   • Помпа ремонтопригодна в полевых условиях без специализированного оборудования.

3. Совместимость со многими АВД

   • Используется в аппаратах ряда производителей, что подтверждает её ресурс и стабильность.

4. Стабильные параметры в длительной работе

   • При правильном обслуживании обеспечивает тысячи моточасов без существенной потери давления.

Цена отражает качество изготовления, ресурс, наличие оригинальных запчастей и стабильность работы в профессиональных режимах.

Области применения

Основные применения

• Автомойки и СТО

• Мойки самообслуживания

• Промышленные моечные станции

• Очистка тары и оборудования

• Мойка полов, рам, площадок

• Коммунальные и сельскохозяйственные объекты

Типовые системы

• Мобильные и стационарные аппараты высокого давления

• Контейнерные станции

• Моечные линии и нестандартные комплексы

Какой результат / ценность (количество и масштаб)

Производительность по объектам

При 15 л/мин и 150–200 бар оператор способен:

• выполнять мойку легкового автомобиля за 6–8 минут;

• обслужить 7–9 автомобилей в час при одном посте;

• при 10-часовой смене — до 70–90 автомобилей.

По сравнению с насосами меньшей мощности (10–11 л/мин и 120–140 бар):

• скорость мойки возрастает на 30–50 %;

• качество очистки повышается за счёт более высокой плотности струи.

Минимизация простоев

• ресурсные уплотнения и плунжеры снижают число аварийных остановок;

• длительные межремонтные интервалы увеличивают реальную производительность поста.

Сколько оборудования и рабочих он заменяет

По оборудованию

Одна помпа WS151:

• заменяет 1–2 полупрофессиональных или бытовых АВД, не рассчитанных на длительную работу;

• способна заменить устаревшие насосы с меньшим расходом и давлением.

По трудозатратам

Если слабый аппарат тратит 12–15 минут на автомобиль, а WS151 — 6–8 минут:

• экономия времени составляет 40–50 %;

• один пост на WS151 выполняет объём, который раньше выполняли два слабых поста.

Насколько легко обучить персонал

Персоналу необходимо освоить:

• основной принцип работы плунжерного насоса;

• контроль давления, вибраций, шума;

• недопустимость работы без воды и с грязной водой;

• периодические проверки и обслуживание.

Реалистичный цикл обучения:

• 30–60 минут теории;

• 1 рабочая смена под наблюдением опытного сотрудника.

Конструкция помпы интуитивна, а основные операции обслуживания выполняются стандартным инструментом.

Конструкция и комплектация

Конструкция WS151

• литой масляный картер;

• латунная головная часть;

• керамические плунжеры;

• двойные уплотнения с промежуточной зоной;

• клапанная группа с доступом сверху;

• вал Ø24 мм;

• фланцевое соединение с межосевым расстоянием 87 мм.

Комплектация

• помпа высокого давления WS151;

• масляная пробка/щуп;

• паспорт/инструкция по эксплуатации (в том числе русская версия у ряда дистрибьюторов).

Эксплуатация, расходники и сервис

Ежедневная эксплуатация

• контролировать наличие воды и её чистоту;

• следить за отсутствием кавитации и перепадов давления;

• не превышать допустимую температуру воды;

• проверять состояние масла.

Расходники

• масло для картера (тип SAE 15W40 или аналог);

• комплект уплотнений плунжеров (seal kit);

• комплект клапанов (valve kit);

• при необходимости — новые плунжеры и элементы головы.

Регламент обслуживания

• первая замена масла через 50 часов;

• последующие замены через 500 часов;

• замена уплотнений и клапанов — по падению давления или появлению утечек;

• полная консервация — слив воды и масла при длительном хранении.

Краткая спецификация (для ТЗ/тендера)

Плунжерный насос высокого давления INTERPUMP WS151, серия 47

• Производительность: 15 л/мин (900 л/ч)

• Рабочее давление: 150–200 бар

• Максимальное давление: 200–215 бар

• Обороты: 1450 об/мин

• Мощность привода: не менее 5,5 кВт

• Вал: Ø24 мм, правый

• Межосевое расстояние фланца: 87 мм

• Вход: 1/2" BSP

• Выход: 3/8" BSP

• Температура воды: до 30–40 °C (кратковременно до 60 °C)

• Масса: около 14,5 кг

• Габариты: 316 × 235,5 × 146 мм

• Серия: 47

• Производитель: Италия

Часто задаваемые вопросы

1. Реальное рабочее давление — 150 или 200 бар?
Номинал — 150 бар, максимальное давление — до 200–215 бар. В ТЗ корректно указывать диапазон.

2. Какой двигатель нужен?
Электродвигатель 5,5 кВт, 1450 об/мин, с фланцем под 87 мм и муфтой для вала Ø24 мм.

3. Можно ли использовать с бензиновыми и дизельными двигателями?
Да, при правильном подборе передаточного отношения и обеспечении стабильного водоснабжения.

4. Подходит ли для горячей воды?
Стандартная версия — для умеренно тёплой воды. Для горячей используют модификации HT/VHT.

5. Как часто менять уплотнения и клапаны?
По состоянию — при падении давления, вибрациях, течах. В среднем комплект служит сотни часов.

6. Что опаснее всего для помпы?
Работа без воды, кавитация, грязная вода, перегрев, отсутствие замены масла.
