Помпа высокого давления INTERPUMP 47 SERIES. WS102 (межосевое расстояние 87мм)

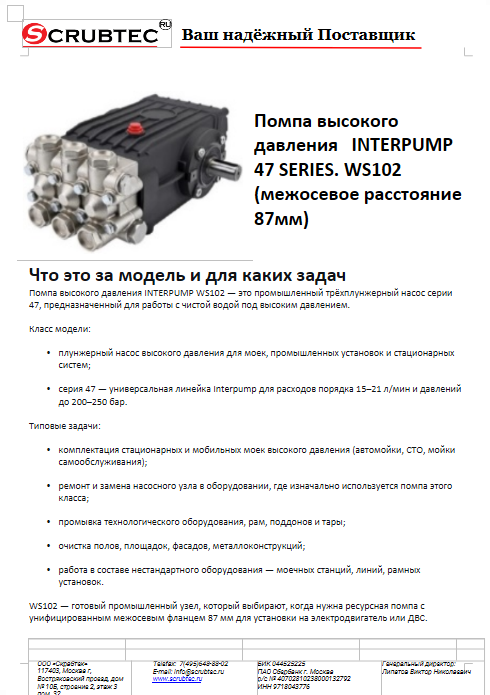

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

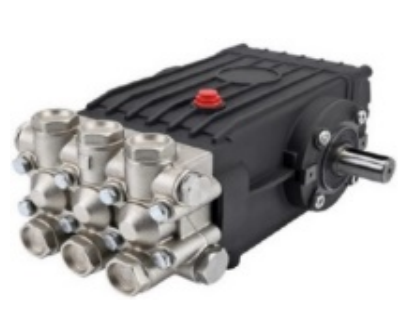

Помпа высокого давления INTERPUMP WS102 — это промышленный трёхплунжерный насос серии 47, предназначенный для работы с чистой водой под высоким давлением.

Класс модели:

• плунжерный насос высокого давления для моек, промышленных установок и стационарных систем;

• серия 47 — универсальная линейка Interpump для расходов порядка 15–21 л/мин и давлений до 200–250 бар.

Типовые задачи:

• комплектация стационарных и мобильных моек высокого давления (автомойки, СТО, мойки самообслуживания);

• ремонт и замена насосного узла в оборудовании, где изначально используется помпа этого класса;

• промывка технологического оборудования, рам, поддонов и тары;

• очистка полов, площадок, фасадов, металлоконструкций;

• работа в составе нестандартного оборудования — моечных станций, линий, рамных установок.

WS102 — готовый промышленный узел, который выбирают, когда нужна ресурсная помпа с унифицированным межосевым фланцем 87 мм для установки на электродвигатель или ДВС.

Ключевые технические параметры

• Тип насоса: плунжерный, трёхплунжерный насос высокого давления

• Серия: Interpump 47 Series

• Модель: WS102

• Производительность: ~21 л/мин (примерно 1260 л/ч)

• Рабочее давление: около 100 бар

• Частота вращения: ~1450 об/мин

• Потребляемая мощность: ~4,04 кВт (≈5,5 л.с.)

• Тип вала: наружный вал Ø24 мм, правая сторона

• Подключения: вход 1/2" BSP (внутр.), выход 3/8" BSP (внутр.)

• Корпус: латунная головка или алюминиевый блок с латунными элементами

• Межосевое расстояние фланца: 87 мм

• Масса: ~14,5 кг

• Габариты: примерно 316×235×150 мм

Основные эксплуатационные показатели — расход ~21 л/мин при давлении около 100 бар на 1450 об/мин — делают WS102 подходящей для небольших и средних постов мойки, а также для линий, где не требуется давление выше 150–200 бар.

Обоснование стоимости

Стоимость INTERPUMP 47 Series WS102 обусловлена следующими факторами:

1. Промышленное происхождение:
   WS102 — часть надёжной линейки насосов Interpump с длительным сроком службы и высокой ремонтопригодностью.

2. Конструкция с ресурсными компонентами:
   Латунная голова, керамические плунжеры и стойкие уплотнения обеспечивают долгий срок эксплуатации.

3. Широкая совместимость:
   Фланцевое крепление 87 мм, стандартные резьбы и вал Ø24 мм обеспечивают установку в различные моечные комплексы.

4. Распространённость запчастей:
   Доступность ремкомплектов уплотнений, клапанов и других элементов снижает стоимость обслуживания.

Таким образом, стоимость отражает ресурсность, ремонтопригодность, стабильность параметров и промышленное качество исполнения.

Области применения

Основные области

• Автомойки — постовые и мультипостовые станции умеренного давления

• СТО и автосервисы

• Промышленные объекты — очистка оборудования и поверхностей

• Коммунальная и сельскохозяйственная техника

• OEM-интеграция в промышленные моечные комплексы

Типовые системы

• мобильные и стационарные аппараты высокого давления;

• контейнерные станции;

• производственные моечные линии и нестандартные моечные установки.

WS102 выбирается там, где требуются расход около 21 л/мин и рабочее давление около 100 бар.

Какой результат / ценность (количество и масштаб)

Производительность

При расходе ~21 л/мин и давлении около 100 бар:

• струя имеет широкое покрытие и эффективное смачивание поверхности;

• моечная операция занимает около 7–10 мин на легковой автомобиль;

• один пост способен обслужить 6–8 автомобилей в час.

Применимость

Такая помпа удобна там, где не требуется экстремально высокое давление, а нужен хороший расход воды — например, при мойке умеренно загрязнённых автомобилей, технике СТО и цехов.

Сколько оборудования и рабочих заменяет

По оборудованию

Одна помпа WS102 может заменить:

• 1–2 бытовых или маломощных промышленных аппарата;

• старые насосные узлы с недостаточным расходом.

По трудозатратам

При использовании слабого оборудования время мойки составляет 12–15 мин; WS102 снижает этот показатель до 7–10 мин.

Это даёт:

• экономию времени 30–40 %;

• возможность одному оператору выполнять работу двух менее эффективных постов.

Насколько легко обучить персонал

Освоить работу с насосами серии 47 можно быстро, так как они имеют:

• стандартный фланец;

• простую схему подключения;

• предсказуемые рабочие режимы.

Цикл обучения:

• 30–60 минут теории;

• 1 смена под присмотром — для закрепления навыков.

Персонал быстро обучается контролю давления, подаче воды и признакам неисправностей.

Конструкция и комплектация

Конструкция

• Трёхплунжерный механизм с масляной ванной

• Латунная головка

• Керамические плунжеры

• Двойная система уплотнений

• Клапанная группа с верхним доступом

• Вал Ø24 мм

• Стандартное межосевое расстояние 87 мм

Комплектация

• насос WS102 в сборе;

• заглушки вход/выход;

• маслозаливная пробка/щуп;

• инструкция и паспорт.

Эксплуатация, расходники и сервис

Ежедневная эксплуатация

• обязательная фильтрация воды;

• отсутствие сухого хода;

• контроль давления;

• контроль уровня и состояния масла.

Расходники

• масло минеральное нужной вязкости;

• ремкомплекты уплотнений;

• клапанные комплекты;

• плунжеры и сальники при необходимости.

Сервис

• первая замена масла после обкатки;

• последующие замены по регламенту;

• диагностика при падении давления и вибрациях;

• своевременная замена уплотнений.

Краткая спецификация (для ТЗ/тендера)

INTERPUMP WS102 (47 Series)

• Производительность: ~21 л/мин

• Давление рабочее: ~100 бар

• Обороты: 1450 об/мин

• Мощность: ~4,04 кВт

• Вал: Ø24 мм

• Межосевое расстояние фланца: 87 мм

• Вход: 1/2" BSP

• Выход: 3/8" BSP

• Масса: ~14,5 кг

• Головка: латунь

• Страна производитель: Италия

Часто задаваемые вопросы

1. Почему рабочее давление около 100 бар?
Это целевое давление для модели WS102 — она ориентирована на высокий расход.

2. Какой двигатель подобрать?
Электродвигатель мощностью около 4 кВт с 1450 об/мин и муфтой под вал Ø24 мм.

3. Можно ли использовать с бензиновым или дизельным двигателем?
Да, при правильном подборе редуктора или передачи.

4. Можно ли работать с горячей водой?
Базовое исполнение рассчитано на холодную и умеренно тёплую воду.

5. Как часто менять масло?
После обкатки, затем регулярно по регламенту.
