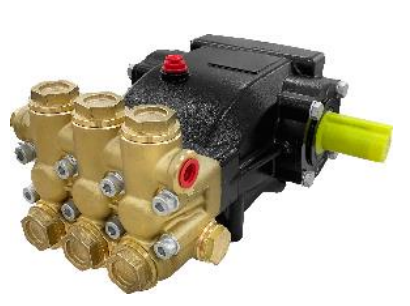

Помпа высокого давления Hawk NMT 1820R (межосевое расстояние 87мм)

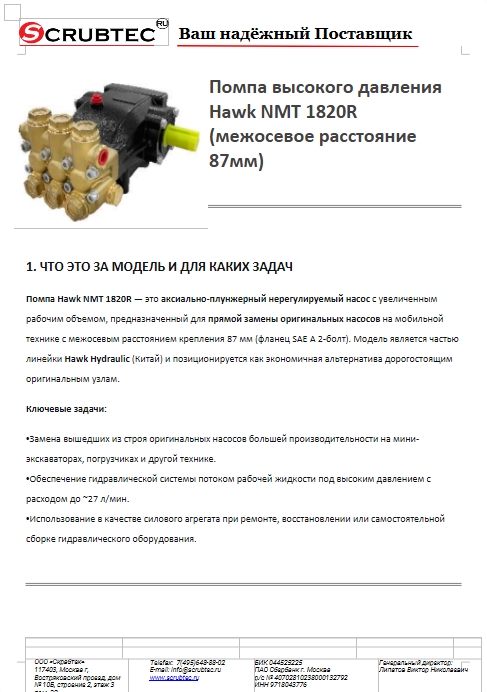

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

Ключевые задачи:

• Замена вышедших из строя оригинальных насосов большей производительности на мини-экскаваторах, погрузчиках и другой технике.

• Обеспечение гидравлической системы потоком рабочей жидкости под высоким давлением с расходом до ~27 л/мин.

• Использование в качестве силового агрегата при ремонте, восстановлении или самостоятельной сборке гидравлического оборудования.

2. КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Примечание: Буква "R" в индексе модели указывает на стандартное правое вращение вала.

3. ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость насоса Hawk NMT 1820R формируется исходя из его рыночного позиционирования как замены оригиналу (OEM) и базируется на следующих принципах:

1. Оптимизация производственных издержек: Производство в Китае с использованием стандартизированных процессов и материалов, что снижает себестоимость по сравнению с брендами премиум-сегмента.

2. Стратегия "стоимость-ресурс": Цена сознательно занижена относительно оригинальных насосов (Kawasaki, Bosch Rexroth) в обмен на несколько меньший прогнозируемый ресурс (при сохранении функциональности). Это целевой компромисс для рынка ремонтных запчастей.

3. Экономия на логистике и дистрибуции: Широкая сеть складов в ключевых странах (включая РФ) и крупнооптовые поставки от производителя позволяют минимизировать наценки.

4. Унификация и масштабирование: Модель построена на общей платформе с насосами серии NMT, что позволяет снизить затраты на производство за счет эффекта масштаба.

5. Отсутствие затрат на оригинальные лицензии: Конструкция является репликой устоявшихся мировых образцов, что исключает роялти и высокие затраты на НИОКР.

4. ОБЛАСТИ ПРИМЕНЕНИЯ

• Ремонт мини-экскаваторов: Прямая замена насосов на моделях Kubota KX-71, KX-91, Yanmar Vio-55, Takeuchi TB-1140, TB-016 и их аналогах.

• Фронтальные погрузчики: Гидросистемы компактных погрузчиков с бортовым поворотом (Bobcat, Case, New Holland) и тракторных погрузчиков.

• Спецтехника: Приводы гидроинструмента (грейферы, гидромолоты) на манипуляторах и автомобилях с КМУ.

• Сельскохозяйственная техника: Гидросистемы пресс-подборщиков, кормораздатчиков, некоторых типов опрыскивателей.

• Промышленное стационарное оборудование: Силовые гидроагрегаты для испытательных стендов, прессов средней мощности, подъемных механизмов.

5. РЕЗУЛЬТАТ / ЦЕННОСТЬ. МАСШТАБИРОВАНИЕ

Результат: Восстановление или обеспечение требуемой производительности гидравлической системы с увеличенным, по сравнению с 15 см³, потоком.

Ценность и масштаб (детально):

• Для владельца одной единицы техники: Возможность в 2.5-4 раза сократить расходы на замену насоса по сравнению с покупкой оригинала. Восстановление производительности машины за 1-3 дня. Ценность = (Стоимость Оригинала — Стоимость Hawk) + Стоимость простоя.

• Для ремонтного сервиса: Возможность предложить клиенту несколько вариантов ремонта (оригинал/премиум-аналог/бюджетный аналог). Ускорение оборота за счет наличия насоса на складе. Увеличение маржинальности за счет разницы в закупочных ценах.

• Для парка техники (5-20 единиц): Формирование складского страхового запаса наиболее ходовых насосов по приемлемой цене. Прямая экономия бюджета на запчасти. Снижение среднего времени прохода ремонта по гидросистеме.

6. ЭФФЕКТИВНОСТЬ: ЗАМЕНА ОБОРУДОВАНИЯ И ЭКОНОМИЯ

• Замена оборудования: Hawk NMT 1820R прямо заменяет один оригинальный насос с рабочим объемом 18 см³/об (например, насосы серий Kawasaki K3V112DT, Parker PAVC100, а также некоторые модификации Bosch Rexroth A18FO).

• Экономия времени в трудозатратах:

  • Логистика: Экономия 5-15 рабочих дней на ожидание поставки оригинальной детали из-за рубежа. Насосы Hawk обычно есть в наличии на региональных складах.

  • Монтаж: Замена занимает стандартные 3-5 часов для механика. Экономия трудозатрат незначительна, но ключевая экономия — в сокращении общего времени простоя техники.

• Замена рабочей силы: Не заменяет рабочих. Однако доступность и предсказуемая цена позволяют планировать ремонтный фонд и оптимизировать количество персонала, занятого управлением дорогими оригинальными запчастями.

• Сохранение качества: Обеспечивает 70-85% от ресурса оригинального насоса в типовых условиях. Качество работы (производительность, давление) на протяжении заявленного ресурса соответствует требованиям для восстановления функциональности техники.

7. ОБУЧАЕМОСТЬ ПЕРСОНАЛА

• Для оператора: Обучение не требуется.

• Для механика-гидравлика:

  • Замена в сборе: Процедура полностью идентична замене оригинального насоса. Механик, знакомый с маркой техники, выполнит работу без дополнительного обучения.

  • Критические отличия: Единственный аспект для контроля — соответствие размеров шпоночного паза и резьбы гидропортов. Это проверяется перед установкой и требует однократного внимания.

  • Диагностика неисправностей: Методики диагностики (замер давления, расхода, анализ шума) стандартны для аксиально-плунжерных насосов.

8. КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструктивные узлы (типовые):

1. Корпус (стальной или чугунный).

2. Входной вал на конических роликоподшипниках.

3. Блок цилиндров с 9 плунжерами.

4. Наклонная шайба с фиксированным углом (определяет рабочий объем 18 см³/об).

5. Клапанная распределительная плита.

6. Задняя крышка с портами всасывания (S), нагнетания (P) и дренажа (T).

Стандартная комплектация поставки:

• Насос Hawk NMT 1820R в сборе.

• Комплект уплотнительных колец (O-ring) для гидравлических портов.

• Важно: Фланец крепления SAE A, предохранительные клапаны, входной фильтр или полумуфта в базовую поставку не включены. Их необходимо подбирать под конкретную модель техники.

9. ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

• Монтаж: Обязательное требование — соблюдение соосности вала насоса и приводного вала двигателя/редуктора (допуск ≤ 0.1 мм). Дренажная линия (T) должна быть прямой, без перегибов, и выведена ниже уровня масла в баке.

• Первичный запуск: Обязательное предварительное заполнение корпуса насоса чистым гидравлическим маслом через порт нагнетания (P). Запуск на минимальных оборотах для прокачки системы.

• Эксплуатационные ограничения: Не допускается работа на загрязненном масле (быстро выйдет из строя плунжерная пара). Запрещена работа с кавитацией (подсос воздуха). Контроль температуры масла — оптимально 50-65°C.

• Основные расходные материалы: Ремонтный комплект (Repair Kit), включающий блок цилиндров, плунжеры, распределительную плиту, сальник вала, уплотнения. Сальник вала — наиболее частая замена при утечках.

• Сервисное обслуживание: Плановый контроль производительности и давления. Ресурс до первого капитального ремонта при соблюдении условий — в среднем 2000-3500 моточасов.

• Сервисная поддержка в РФ: Широкая доступность как самих насосов, так и ремкомплектов. Многие сервисные центры по гидравлике принимают данные насосы в ремонт.

10. КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ/ТЕНДЕРА)

plaintext

НАСОС ГИДРАВЛИЧЕСКИЙ АКСИАЛЬНО-ПЛУНЖЕРНЫЙ

1.  Модель: HAWK NMT 1820R.
2.  Тип: Нерегулируемый, с постоянным рабочим объемом.
3.  Межосевое расстояние крепления: 87 мм (SAE A 2-Bolt).
4.  Рабочий объем: 18 см³/об.
5.  Давление:
    - Номинальное рабочее: 250 бар.
    - Максимальное пиковое: 280 бар.
6.  Частота вращения:
    - Номинальная: 1500 об/мин.
    - Максимально допустимая: 2200 об/мин.
7.  Присоединения:
    - Вал: Цилиндрический со шпоночным пазом [уточнить размер: 14x45x5 или 16x50x5].
    - Всасывающий порт (S): 7/8"-14 UNF.
    - Нагнетательный порт (P): 3/4"-16 UNF.
    - Дренажный порт (T): 1/2"-20 UNF.
8.  Рабочая жидкость: Масла гидравлические типа HVLP, HLP по DIN 51524.
9.  Требование к системе: Класс чистоты рабочей жидкости не ниже ISO 4406 19/17/14.

11. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В1: Насос NMT 1820R отличается от NMT 1520RN только рабочим объемом?
О1: Да, ключевое отличие — рабочий объем (18 см³ против 15 см³), что дает примерно на 20% больший поток при той же частоте вращения. Конструкция, присоединительные размеры (фланец, порты) и номинальное давление, как правило, идентичны.

В2: Можно ли поставить этот насос вместо старого 15-кубового для увеличения скорости работы гидроцилиндров?
О2: Теоретически — да, скорость увеличится. Но делать это без анализа всей гидросистемы НЕЛЬЗЯ. Необходимо проверить: 1) Мощность двигателя (хватит ли ее для насоса большей производительности); 2) Пропускную способность гидрораспределителей, фильтров, трубопроводов; 3) Настройки предохранительных клапанов. Без проверки возможна перегрузка двигателя или других компонентов.

В3: Почему новый насос греется сильнее, чем старый?
О3: Повышенный нагрев может быть вызван:
* Внутренними утечками из-за брака или повреждения при монтаже.
* Неверным давлением настройки предохранительного клапана (слишком высокое).
* Работой под повышенной нагрузкой из-за неисправности в другом узле гидросистемы (заклинивший цилиндр, изношенный мотор).
* Недостаточным охлаждением гидравлического масла.

В4: Какая гарантия предоставляется на этот насос?
О4: Гарантийные условия необходимо уточнять у конкретного поставщика. На рынке РФ типичная гарантия на аналогичные насосы составляет от 3 до 6 месяцев при условии правильного монтажа и эксплуатации, подтвержденной актом ввода в эксплуатацию.

В5: Где найти мануал или схему подключения на русском?
О5: Полноценная инструкция на русском языке часто отсутствует в комплекте. Однако общие принципы монтажа, обкатки и диагностики для насосов серии NMT едины.
