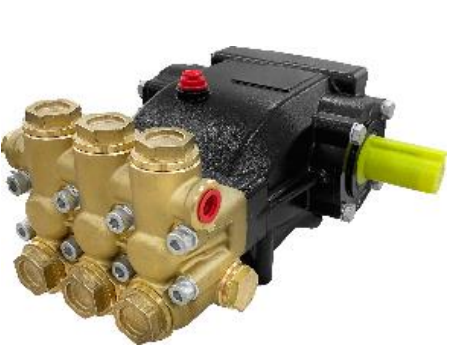

Помпа высокого давления Hawk NMT 1520R (межосевое расстояние 87мм)

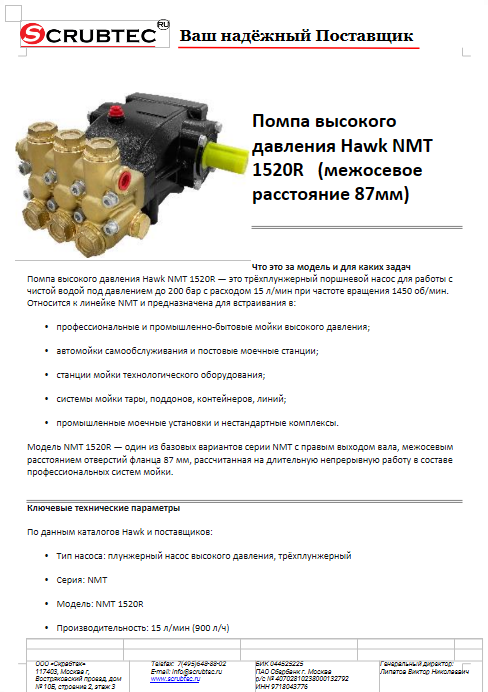

Презентация

Что это за модель и для каких задач

Помпа высокого давления Hawk NMT 1520R — это трёхплунжерный поршневой насос для работы с чистой водой под давлением до 200 бар с расходом 15 л/мин при частоте вращения 1450 об/мин. Относится к линейке NMT и предназначена для встраивания в:

• профессиональные и промышленно-бытовые мойки высокого давления;

• автомойки самообслуживания и постовые моечные станции;

• станции мойки технологического оборудования;

• системы мойки тары, поддонов, контейнеров, линий;

• промышленные моечные установки и нестандартные комплексы.

Модель NMT 1520R — один из базовых вариантов серии NMT с правым выходом вала, межосевым расстоянием отверстий фланца 87 мм, рассчитанная на длительную непрерывную работу в составе профессиональных систем мойки.

Ключевые технические параметры

По данным каталогов Hawk и поставщиков:

• Тип насоса: плунжерный насос высокого давления, трёхплунжерный

• Серия: NMT

• Модель: NMT 1520R

• Производительность: 15 л/мин (900 л/ч)

• Рабочее давление: до 200 бар

• Частота вращения: 1450 об/мин

• Требуемая мощность привода: 5,5–5,7 кВт

• Тип вала: внешний гладкий, правый выход, Ø24 мм

• Межосевое расстояние отверстий фланца: 87 мм

• Максимальная температура воды: 50–65 °C (в зависимости от версии)

• Подключение воды: вход — 1/2" BSP, выход — 3/8" BSP

• Объём масляной ванны: около 0,65–0,7 л

• Масса: около 9,5–10 кг

• Габариты: примерно 300 × 150 × 250 мм

Обоснование стоимости

Стоимость Hawk NMT 1520R определяется:

1. Промышленным качеством исполнения
   Насос рассчитан на непрерывную эксплуатацию, имеет высокоточный кривошипно-шатунный механизм и износостойкую плунжерную группу.

2. Ресурсностью и стабильностью параметров
   При правильной эксплуатации помпа выдерживает тысячи часов работы, стабильно выдаёт 200 бар и 15 л/мин.

3. Универсальностью и стандартизацией
   Вал Ø24 мм, межосевое расстояние 87 мм и стандартные подключения позволяют без проблем интегрировать насос в OEM-оборудование.

4. Широким использованием в промышленности
   Серия NMT применяется производителями моек высокого давления по всему миру как базовый ресурсный насос.

Таким образом, стоимость отражает долговечность, стабильность параметров, ремонтопригодность и эксплуатационный ресурс.

Области применения

Типовые задачи

• Стационарные посты мойки автомобилей и спецтехники

• Мойки самообслуживания

• Промышленные моечные станции

• Очистка оборудования и конструкций

• Системы высокого давления для обработки поверхностей

Рабочая среда

• чистая пресная вода;

• допускается использование средств в минимальных концентрациях (в пределах ограничений производителя).

Какой результат / ценность (масштаб)

Производительность

Параметры 200 бар и 15 л/мин обеспечивают:

• эффективное удаление сложных загрязнений;

• высокую скорость обработки поверхности;

• оптимальный расход воды для одного или двух постов.

Реальная пропускная способность

Для мойки автомобилей:

• время обработки одного авто 6–8 минут;

• до 7–9 автомобилей в час при одном посте;

• до 70–90 автомобилей в день при 10-часовой работе.

В сравнении с насосами меньшей мощности общее число обслуживаемых машин увеличивается почти в 1,5–2 раза.

Сколько оборудования и рабочих заменяет

По оборудованию

Одна помпа NMT 1520R заменяет:

• 1–2 маломощных бытовых моечных аппарата;

• менее производительные промышленные насосы с ограниченным расходом;

• «самодельные» решения на основе бытовых моек.

По трудозатратам

Если слабое оборудование требует примерно 12–15 минут на автомобиль, а NMT 1520R — 7–8 минут:

• экономия времени достигает 40–50 %;

• при одинаковом штате производительность поста увеличивается почти вдвое.

Насколько легко обучить персонал

Оператору необходимо знать:

• принципы работы насоса;

• контроль давления, шума, вибраций;

• правила запуска и остановки;

• ежедневные проверки и обслуживание.

Обучение:

• 30–60 минут теории;

• 1–2 смены в сопровождении опытного оператора.

За счёт понятной конструкции и стандартного интерфейса обучение проходит быстро.

Конструкция и комплектация

Конструкция

• литой корпус с масляной ванной;

• стальной коленвал и шатуны с бронзовыми втулками;

• керамические плунжеры;

• латунная головная часть;

• клапанная группа с простым доступом;

• вал Ø24 мм, межосевое расстояние крепления 87 мм.

Комплектация

1. Насос Hawk NMT 1520R

2. Маслозаливная пробка

3. Паспорт/сертификат и руководство (номер применимого Manual NMT)

Эксплуатация, расходники и сервис

Ежедневная эксплуатация

• не допускать работы без воды;

• контролировать отсутствие кавитации;

• следить за температурой воды на входе;

• контролировать давление и стабильность работы.

Расходные элементы

• масло (первая замена через 50–100 часов, далее по регламенту);

• комплект уплотнений плунжеров (seal kit);

• комплект клапанов (valve kit).

Сервис

• проверка уровня и состояния масла;

• контроль герметичности;

• остановка и диагностика при шуме/вибрациях.

Краткая спецификация (для ТЗ/тендера)

Помпа высокого давления Hawk NMT 1520R

• Тип: плунжерный насос высокого давления

• Давление: до 200 бар

• Подача: 15 л/мин

• Частота вращения: 1450 об/мин

• Мощность привода: 5,5–5,7 кВт

• Температура воды: 50–65 °C

• Вал: Ø24 мм, правый

• Межосевое расстояние: 87 мм

• Подключения: вход 1/2", выход 3/8"

• Масляная ванна: 0,65–0,7 л

• Масса: около 9,5–10 кг

• Серия: NMT

• Производитель: Италия

Часто задаваемые вопросы

1. Можно ли использовать горячую воду или химию?
В базовой версии — только чистую воду с температурой до 50–65 °C.

2. Какой двигатель нужен?
Электродвигатель 5,5–5,7 кВт, 1450 об/мин, с запасом по пусковым токам.

3. Допустима ли работа с бензиновым или дизельным двигателем?
Да, при соблюдении оборотов и правильном подборе редуктора.

4. Как часто менять масло?
После обкатки (50–100 ч), затем по регламенту (обычно 300–500 ч).

5. Какие ошибки чаще всего приводят к поломкам?
Работа без воды, кавитация, грязная вода, превышение температуры, плохое обслуживание.

6. Подходит ли для моек самообслуживания?
Да, является одной из наиболее распространённых моделей для таких комплексов.
