Помпа высокого давления BM 15.25 N-1 (с аксессуарами)

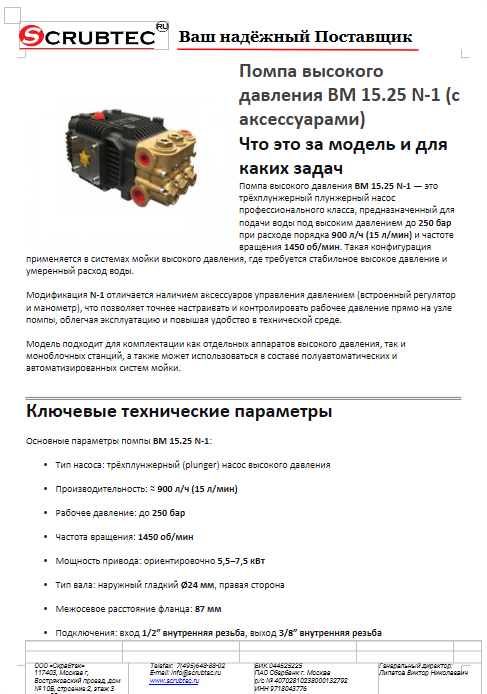

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Помпа высокого давления BM 15.25 N-1 — это трёхплунжерный плунжерный насос профессионального класса, предназначенный для подачи воды под высоким давлением до 250 бар при расходе порядка 900 л/ч (15 л/мин) и частоте вращения 1450 об/мин. Такая конфигурация применяется в системах мойки высокого давления, где требуется стабильное высокое давление и умеренный расход воды.

Модификация N-1 отличается наличием аксессуаров управления давлением (встроенный регулятор и манометр), что позволяет точнее настраивать и контролировать рабочее давление прямо на узле помпы, облегчая эксплуатацию и повышая удобство в технической среде.

Модель подходит для комплектации как отдельных аппаратов высокого давления, так и моноблочных станций, а также может использоваться в составе полуавтоматических и автоматизированных систем мойки.

Ключевые технические параметры

Основные параметры помпы BM 15.25 N-1:

• Тип насоса: трёхплунжерный (plunger) насос высокого давления

• Производительность: ≈ 900 л/ч (15 л/мин)

• Рабочее давление: до 250 бар

• Частота вращения: 1450 об/мин

• Мощность привода: ориентировочно 5,5–7,5 кВт

• Тип вала: наружный гладкий Ø24 мм, правая сторона

• Межосевое расстояние фланца: 87 мм

• Подключения: вход 1/2″ внутренняя резьба, выход 3/8″ внутренняя резьба

• Температура воды (рабочая): до 40 °C

• Вес: около 7,5–12 кг в зависимости от комплектации аксессуарами

• Габариты: ориентировочно 270×250×240 мм (с учётом аксессуаров управления)

Эти параметры указывают на классическую конструкцию плунжерных насосов, используемых в профессиональной технике уборки и мойки.

Обоснование стоимости

Стоимость помпы BM 15.25 N-1 с аксессуарами складывается из следующих факторов:

1. Конструкция профессионального уровня — трёхплунжерная система с латунной головной частью и керамическими плунжерами обеспечивает высокую прочность и стабильность параметров при длительной эксплуатации.

2. Контроль параметров в базовой поставке — наличие регулятора давления и манометра в комплекте упрощает ввод оборудования в эксплуатацию и снижает необходимость покупки дополнительной арматуры.

3. Стандартизация креплений и подключения — межосевое расстояние 87 мм и вал Ø24 мм универсальны для электродвигателей и механизмов привода, снижая затраты на адаптацию.

4. Материалы и ремонтопригодность — конструкция рассчитана на интенсивную профессиональную работу, а наличие доступных ремкомплектов снижает стоимость дальнейшей эксплуатации.

Итоговая стоимость отражает сочетание ресурсной конструкции, включённых аксессуаров управления, ремонтопригодности и универсальности применения.

Области применения

Профессиональные моечные системы

• станции мойки автомобилей и техники;

• моечные посты высокой загрузки;

• комплектация профессиональных аппаратов высокого давления.

Промышленные и коммунальные объекты

• очистка оборудования и технологических линий;

• мойка площадок, конструкций и производственных поверхностей;

• работа коммунальных служб, очистка транспорта.

Сельское хозяйство и транспорт

• мойка тракторов, прицепов, навесного оборудования;

• дорожная, строительная и лесная техника.

Помпа используется там, где требуется высокое давление для удаления стойких загрязнений, при сохранении умеренного расхода воды.

Какой результат/ценность, количество/масштаб

Производительность

Параметры 250 бар и 15 л/мин обеспечивают:

• эффективное удаление стойких и плотных загрязнений;

• стабильный напор на длинных копьях и рамных системах;

• оптимальный баланс между давлением и расходом.

Масштаб работы

В условиях профессиональной мойки:

• обработка одного автомобиля занимает 6–8 минут активной мойки;

• насос обеспечивает 7–9 циклов в час на одном посту;

• суточная производительность при 8–10 часах работы достигает 56–90 циклов.

Это соответствует уровню профессиональных станций мойки средней загрузки.

Сколько оборудования и рабочих он заменяет

По оборудованию

Помпа BM 15.25 N-1:

• заменяет 1–2 маломощных или бытовых насосных решений, не предназначенных для высокой нагрузки;

• может использоваться как модернизация существующих комплексов для повышения давления и стабильности.

По трудозатратам

При слабом оборудовании:

• время мойки автомобиля: 12–15 минут

С данной помпой:

• 6–8 минут, экономия 30–50 % времени

По факту это означает, что один оператор на посту с таким насосом выполняет объём работ, сопоставимый с 1,5–2 операторами при использовании слабого оборудования.

Насколько легко обучить персонал

Управление насосом интуитивно понятно:

• настройка давления и контроль по манометру;

• проверка уровня масла;

• визуальный контроль герметичности;

• понимание недопустимости сухого хода и кавитации.

Обычно достаточно:

• 30–60 минут теоретического обучения;

• 1 смена практики под контролем — для закрепления навыков.

Конструкция и комплектация

Конструкция

Помпа имеет:

• литой алюминиевый корпус;

• латунную головку высокого давления;

• керамические плунжеры;

• двойные уплотнения плунжеров;

• подшипниковую систему с высоким ресурсом;

• клапаны из нержавеющей стали;

• внешний вал Ø24 мм;

• межосевое крепление 87 мм.

Комплектация (с аксессуарами)

• помпа BM 15.25 N-1;

• регулятор давления;

• манометр;

• масляные элементы и пробки;

• техническая документация.

Эксплуатация, расходники и сервис

Эксплуатация

• проверять уровень масла перед запуском;

• обеспечивать фильтрацию воды;

• следить за отсутствием утечек;

• контролировать температуру воды (не выше 40 °C);

• не допускать сухой ход.

Расходники

• масло для картера;

• ремкомплекты уплотнений;

• клапанные комплекты;

• плунжеры и сальники при необходимости.

Сервис

• первая замена масла — после обкатки;

• далее — по регламенту (300–500 часов работы);

• замена изношенных элементов производится по признакам падения давления или ухудшения работы.

Краткая спецификация (для ТЗ/тендера)

Помпа высокого давления BM 15.25 N-1 (с аксессуарами)

• Производительность: 15 л/мин

• Рабочее давление: до 250 бар

• Частота вращения: 1450 об/мин

• Мощность привода: ≈5,5–7,5 кВт

• Вал: Ø24 мм

• Межосевое расстояние: 87 мм

• Вход: 1/2″ внутр. резьба

• Выход: 3/8″ внутр. резьба

• Температура воды: до 40 °C

• Комплектация: насос + регулятор + манометр

Часто задаваемые вопросы

1. Чем отличается N-1 от версии N?
Модель N-1 имеет встроенные аксессуары управления — регулятор давления и манометр.

2. Какой двигатель необходим?
Подходит электродвигатель мощностью около 5,5–7,5 кВт, 1450 об/мин, с посадкой под вал Ø24 мм.

3. Можно ли использовать горячую воду?
Нет, стандартная конфигурация работает с водой до 40 °C.

4. Как часто менять масло?
После обкатки, затем по регламенту — обычно раз в сезон или каждые несколько сотен моточасов.

5. Что чаще всего выходит из строя при неправильной эксплуатации?
Уплотнения, клапаны и плунжеры — из-за сухого хода, грязной воды или перегрева.
