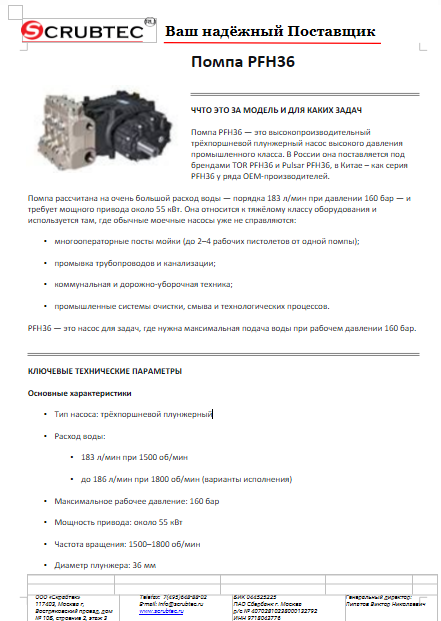

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

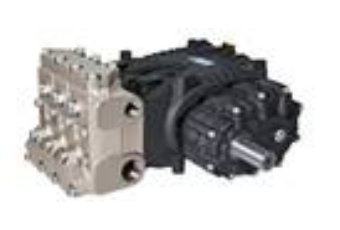

Помпа PFH36 — это высокопроизводительный трёхпоршневой плунжерный насос высокого давления промышленного класса. В России она поставляется под брендами TOR PFH36 и Pulsar PFH36, в Китае – как серия PFH36 у ряда OEM-производителей.

Помпа рассчитана на очень большой расход воды — порядка 183 л/мин при давлении 160 бар — и требует мощного привода около 55 кВт. Она относится к тяжёлому классу оборудования и используется там, где обычные моечные насосы уже не справляются:

• многооператорные посты мойки (до 2–4 рабочих пистолетов от одной помпы);

• промывка трубопроводов и канализации;

• коммунальная и дорожно-уборочная техника;

• промышленные системы очистки, смыва и технологических процессов.

PFH36 — это насос для задач, где нужна максимальная подача воды при рабочем давлении 160 бар.

КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Основные характеристики

• Тип насоса: трёхпоршневой плунжерный

• Расход воды:

  • 183 л/мин при 1500 об/мин

  • до 186 л/мин при 1800 об/мин (варианты исполнения)

• Максимальное рабочее давление: 160 бар

• Мощность привода: около 55 кВт

• Частота вращения: 1500–1800 об/мин

• Диаметр плунжера: 36 мм

• Ход плунжера: 50 мм

Конструкция и материалы

• Кривошипная коробка: литой корпус (алюминий с антикоррозионным покрытием либо чугун, в зависимости от версии);

• Увеличенные роликово-шариковые подшипники;

• Кованый коленчатый вал из легированной стали;

• Головка насоса: нержавеющая сталь либо высокопрочный сплав;

• Плунжеры: цельнокерамические либо стальные с керамической оболочкой;

• Клапаны: картриджного типа, элементы из нержавеющей стали;

• Шатуны: алюминиевый сплав высокой прочности;

• Система смазки: масляная ванна, объём около 5–7 л (в зависимости от исполнения).

Геометрия и масса

• Масса помпы: около 80–81 кг;

• Входной патрубок: увеличенный (как правило, не менее G 1½");

• Выход: высоконапорный фланцевый или резьбовой патрубок (зависит от исполнения).

ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость помпы PFH36 на рынке находится в диапазоне примерно 440 000–525 000 ₽ в зависимости от бренда (TOR, Pulsar), региона и комплектации.

Почему помпа имеет такую стоимость:

1. Очень высокая производительность
   183 л/мин при 160 бар — уровень, доступный только тяжёлым промышленным насосам.

2. Мощный привод (около 55 кВт)
   Насос устанавливается на установки, предназначенные для тяжёлых условий эксплуатации.

3. Материалы и ресурс
   Нержавеющая головка, керамические плунжеры, усиленные подшипники и кривошипная группа обеспечивают длительный ресурс при правильной эксплуатации.

4. Использование в OEM-оборудовании
   Помпа применяется в дорогой коммунальной, трубопромывочной и промышленной технике как основной гидравлический агрегат.

5. Наличие запчастей
   PFH-серия распространена, доступны комплекты клапанов, уплотнений и плунжеров.

ОБЛАСТИ ПРИМЕНЕНИЯ

Коммунальное хозяйство

• каналопромывочные машины;

• промывка ливневых систем;

• мойка улиц, тротуаров, дорожных сооружений.

Промышленность

• промывка теплообменников, трубопроводов и резервуаров;

• очистка бетона и металлоконструкций;

• подготовка поверхностей перед ремонтом.

Транспорт и спецтехника

• многооператорные моечные комплексы;

• карьерная и строительная техника;

• цистерны, контейнеры, вагоны.

Специализированные задачи

• центральные системы мойки на предприятиях;

• очистка технологического оборудования;

• промывка конвейеров и производственных линий.

КАКОЙ РЕЗУЛЬТАТ / ЦЕННОСТЬ (КОЛИЧЕСТВЕННО)

1. Производительность по площади

183 л/мин = 10 980 л/ч.

Это позволяет:

• одному мощному посту очищать до 600–800 м²/ч;

• использовать 2–3 параллельных поста с расходом 60–90 л/мин каждый.

По сравнению с насосом 30–40 л/мин:

• PFH36 обеспечивает выполнение того же объёма работ в 3–4 раза быстрее.

2. Производительность по транспорту

Для грузового транспорта:

• стандартный пост 30–40 л/мин — 20–30 машин за смену;

• PFH36 при двух операторах — 60–80 машин за смену.

3. Экономия воды и стоков

За счёт кратного сокращения времени обработки:

• снижается удельный расход воды на 20–40 %;

• уменьшается количество загрязнённого стока.

СКОЛЬКО ОБОРУДОВАНИЯ И РАБОЧИХ ЗАМЕНЯЕТ

По оборудованию

1. Замена 3–4 обычных моечных насосов
   Типичная установка 150 бар / 15–20 л/мин обеспечивает суммарно 45–60 л/мин.
   PFH36 даёт 183 л/мин — в 3–4 раза больше.

2. Замена низконапорной промывки
   Устраняет необходимость длительной ручной очистки и снижает время работ.

По персоналу

Обычно:

• до внедрения: 3–4 оператора;

• после внедрения PFH36: 1–2 оператора.

Экономия составляет 1–2 рабочих ставки, что эквивалентно 600 000–1 200 000 ₽ в год при средней зарплате 50 000 ₽.

НАСКОЛЬКО ЛЕГКО ОБУЧИТЬ ПЕРСОНАЛ

Операторы

Для человека, знакомого с аппаратами высокого давления, требуется около одной рабочей смены, чтобы освоить:

• запуск и остановку установки;

• регулировку давления и расхода;

• работу нескольких постов;

• промывку гидросистемы.

Особое внимание:

• безопасности при работе с большими объёмами воды;

• недопущению сухого хода;

• контролю фильтрации и температуры.

Механики

Требуются базовые знания устройства плунжерных насосов:

• разборка головки;

• замена клапанов;

• обслуживание плунжеров и уплотнений;

• контроль состояния подшипников.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструкция

• Головка из нержавеющей стали или высокопрочного сплава;

• Литой корпус кривошипной коробки (алюминий или чугун);

• Кованый коленчатый вал;

• Усиленные подшипники;

• Керамические плунжеры 36×50 мм;

• Картриджные клапаны;

• Алюминиевые шатуны;

• Масляная ванна с контролем уровня.

Комплектация

Стандартно:

• помпа PFH36 в сборе;

• инструкция по эксплуатации на русском языке;

• упаковка;

• заводская консервация.

ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

Требования эксплуатации

• обязательный подпор на входе;

• фильтрация воды 80–100 мкм и выше;

• рабочая температура воды до 40–50 °C (максимум 60 °C);

• недопущение длительной работы в байпасе;

• правильный подбор сопел.

Расходники

• клапанные комплекты;

• уплотнения плунжеров;

• плунжеры;

• масло для картера;

• элементы кривошипной группы (при капитальном ремонте).

Интервалы обслуживания

• ежедневный визуальный осмотр;

• замена масла каждые 300–500 часов;

• ревизия клапанов и уплотнений каждые 500–1000 часов.

КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ/ТЕНДЕРА)

Наименование: плунжерный насос высокого давления PFH36
Тип: трёхпоршневой плунжерный насос

Параметры:

• расход: 183 л/мин при 1500 об/мин;

• максимальное давление: 160 бар;

• мощность привода: около 55 кВт;

• количество плунжеров: 3;

• диаметр плунжера: 36 мм;

• ход плунжера: 50 мм;

• материалы: керамические плунжеры, нержавеющая головка, усиленная кривошипная коробка;

• масса: около 80–81 кг;

• область применения: коммунальные, трубопромывочные и промышленные установки высокого давления.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Можно ли использовать горячую воду?

Да, конструктивно допускается до 60 °C, но для увеличения ресурса рекомендуется 40–50 °C.

2. Сколько постов можно подключить?

В зависимости от расхода на пост:

• 2 поста по 90 л/мин;

• 3 поста по 60 л/мин.

3. Можно ли заменить европейский насос этим?

Да, по гидравлике PFH36 соответствует классу 180 л/мин / 150–160 бар. Нужно сверить посадочные и присоединительные размеры.

4. Какой требуется фильтр?

Фильтр с производительностью не менее 220–270 л/мин и степенью фильтрации от 80 мкм.

5. Каков ресурс?

При соблюдении фильтрации, температуры и правильной эксплуатации ресурс составляет десятки тысяч часов до капитального ремонта.
