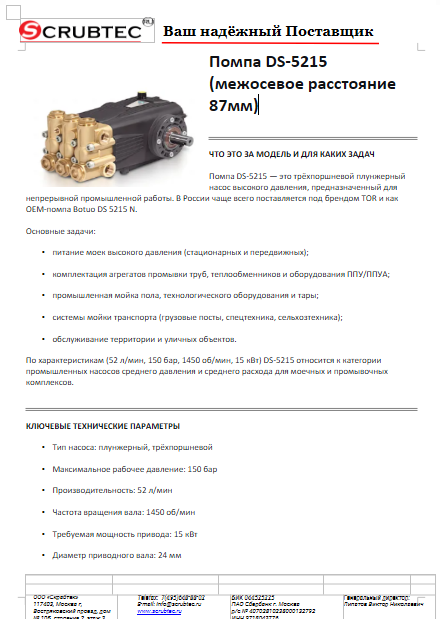

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

Помпа DS-5215 — это трёхпоршневой плунжерный насос высокого давления, предназначенный для непрерывной промышленной работы. В России чаще всего поставляется под брендом TOR и как OEM-помпа Botuo DS 5215 N.

Основные задачи:

• питание моек высокого давления (стационарных и передвижных);

• комплектация агрегатов промывки труб, теплообменников и оборудования ППУ/ППУА;

• промышленная мойка пола, технологического оборудования и тары;

• системы мойки транспорта (грузовые посты, спецтехника, сельхозтехника);

• обслуживание территории и уличных объектов.

По характеристикам (52 л/мин, 150 бар, 1450 об/мин, 15 кВт) DS-5215 относится к категории промышленных насосов среднего давления и среднего расхода для моечных и промывочных комплексов.

КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Тип насоса: плунжерный, трёхпоршневой

• Максимальное рабочее давление: 150 бар

• Производительность: 52 л/мин

• Частота вращения вала: 1450 об/мин

• Требуемая мощность привода: 15 кВт

• Диаметр приводного вала: 24 мм

• Присоединения: вход BSP 3/4", выход BSP 1/2"

• Максимальная температура воды: до 60 °C (рекомендуемый рабочий диапазон 40–50 °C)

• Материал головки: латунь

• Материал корпуса: чугун

• Плунжеры: керамические

• Уплотнения: двойные манжетные

• Смазка: масляная ванна (масло SAE 15W-40 или аналог)

• Габаритные размеры: около 326×260×160 мм

• Масса: ~17 кг

• Межосевое расстояние крепёжных отверстий: 87 мм

ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость помпы DS-5215 на российском рынке находится в диапазоне около 45 000–63 000 ₽ в зависимости от поставщика и комплектации.

Факторы, формирующие цену:

1. Высокая производительность — 52 л/мин при 150 бар, подходящая для тяжёлых моечных задач и промывки.

2. Ремонтопригодность — латунная голова, чугунный корпус, керамические плунжеры, сменные клапанные комплекты.

3. Совместимость — помпа стыкуется с распространёнными электродвигателями 15 кВт / 1450 об/мин.

4. Аналоги — европейские помпы аналогичных параметров стоят дороже при сопоставимом ресурсе и характеристиках.

Таким образом, цена оправдана сочетанием производительности, ресурса, доступности запчастей и ремонтопригодности.

ОБЛАСТИ ПРИМЕНЕНИЯ

Промышленный клининг

• посты мойки грузового транспорта;

• производственные линии и технологическая тара;

• автосалоны и СТО.

Промывка труб и нефтесервис

• агрегаты ППУ/ППУА;

• промывка трубопроводов, теплообменников, связующего оборудования.

Коммунальная сфера

• мойка дорог, остановок, контейнерных площадок;

• удаление уличных загрязнений.

Сельское хозяйство и пищевая отрасль

• санитарная мойка и дезинфекция помещений и оборудования.

РЕЗУЛЬТАТ / ЦЕННОСТЬ (КОЛИЧЕСТВЕННО)

1. Производительность

При расходе 52 л/мин и давлении 150 бар помпа обеспечивает:

• один тяжёлый пост мойки или

• два параллельных поста средней мощности.

Повышается скорость очистки:

• до 300–500 м²/ч для твёрдых покрытий;

• до 80–120 грузовых автомобилей в смену при грамотной организации моечного поста.

Экономия времени относительно установок малой производительности достигает 30–50 %.

2. Экономия воды

Высокое давление позволяет уменьшить расход воды по сравнению с низконапорной мойкой в 2–3 раза.

3. Снижение простоев

Ремонтопригодная конструкция и доступность запчастей позволяют планировать ТО по моточасам, а не по поломкам.

СКОЛЬКО ОБОРУДОВАНИЯ И РАБОЧИХ ЗАМЕНЯЕТ

1. Замена 2–3 маломощных аппаратов высокого давления
   Один агрегат на базе DS-5215 обеспечивает производительность, достаточную для замены нескольких аппаратов 15–20 л/мин.

2. Замена низконапорной мойки / пожарного рукава
   Ускорение работ в 2–3 раза за счёт высокого давления.

Экономия трудозатрат

При переходе от двух–трёх операторов с маломощным оборудованием к одному–двум операторам с мощной установкой можно сократить число рабочих минимум на одного человека.
Это даёт экономию до 600 000 ₽ в год при средней зарплате 50 000 ₽.

ОБУЧЕНИЕ ПЕРСОНАЛА

Для оператора с опытом работы с АВД обучение занимает одну смену:

• правила пуска/остановки,

• контроль давления,

• ежедневная диагностика и промывка.

Для механика требуется изучить порядок замены клапанов, уплотнений и плунжеров — типовые операции для насосов такого класса.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструкция

• чугунная кривошипная коробка с масляной ванной;

• керамические плунжеры;

• латунная головка с разборными клапанными узлами;

• двойные уплотнения на каждом плунжере;

• смотровое стекло уровня масла.

Комплектация

Как правило:

• помпа в сборе;

• инструкция по эксплуатации;

• упаковка;

• иногда — комплект переходников и шпонка (зависит от поставщика).

ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

Требования к эксплуатации

• чистая вода с фильтрацией 80–100 мкм;

• стабильная подача без кавитации;

• корректная работа редуктора давления;

• недопущение сухого хода.

Расходники

• уплотнения плунжеров,

• клапанные комплекты,

• масло для редуктора,

• плунжеры.

Интервалы обслуживания (ориентировочно)

• проверка уровня масла — ежедневно;

• замена масла — каждые 300–500 моточасов;

• ревизия клапанов/уплотнений — каждые 500–1000 моточасов.

КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ / ТЕНДЕРА)

Наименование: Помпа плунжерная высокого давления DS-5215
Тип: трёхпоршневой плунжерный насос

Параметры:

• расход — 52 л/мин;

• давление — 150 бар;

• частота вращения — 1450 об/мин;

• мощность привода — не менее 15 кВт;

• вал — 24 мм;

• материал корпуса — чугун;

• материал головки — латунь;

• плунжеры — керамические;

• температура воды — до 60 °C;

• межосевое расстояние — 87 мм;

• подсоединение: вход 3/4", выход 1/2".

Назначение: моечные и промывочные установки, промышленная очистка.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Можно ли использовать горячую воду?

Да, до 60 °C, но для повышения ресурса рекомендуется ограничивать подачу водой до 40–50 °C.

2. Совместимость с электродвигателями

Совместима с моторами 15 кВт / 1450 об/мин с валом 24 мм.

3. Можно ли ставить двигатель большей/меньшей мощности?

Меньше — нельзя (будет перегруз). Больше — можно при правильной настройке защиты.

4. Какой нужен фильтр?

Фильтрация 80–100 мкм с запасом по производительности относительно расхода (не менее 60 л/мин).

5. Как часто менять масло?

В среднем каждые 300–500 моточасов.
