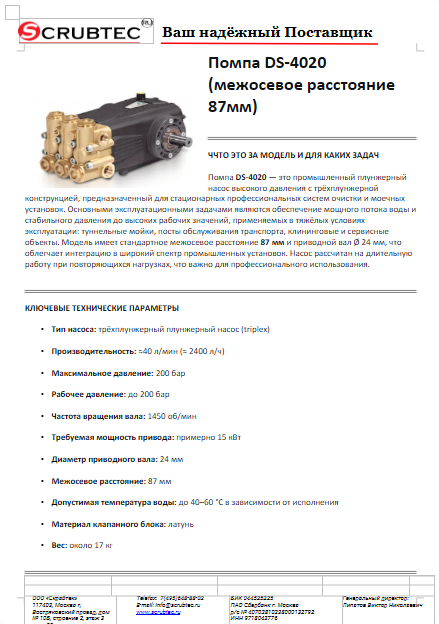

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

Помпа DS-4020 — это промышленный плунжерный насос высокого давления с трёхплунжерной конструкцией, предназначенный для стационарных профессиональных систем очистки и моечных установок. Основными эксплуатационными задачами являются обеспечение мощного потока воды и стабильного давления до высоких рабочих значений, применяемых в тяжёлых условиях эксплуатации: туннельные мойки, посты обслуживания транспорта, клининговые и сервисные объекты. Модель имеет стандартное межосевое расстояние 87 мм и приводной вал Ø 24 мм, что облегчает интеграцию в широкий спектр промышленных установок. Насос рассчитан на длительную работу при повторяющихся нагрузках, что важно для профессионального использования.

КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Тип насоса: трёхплунжерный плунжерный насос (triplex)

• Производительность: ≈40 л/мин (≈ 2400 л/ч)

• Максимальное давление: 200 бар

• Рабочее давление: до 200 бар

• Частота вращения вала: 1450 об/мин

• Требуемая мощность привода: примерно 15 кВт

• Диаметр приводного вала: 24 мм

• Межосевое расстояние: 87 мм

• Допустимая температура воды: до 40–60 °C в зависимости от исполнения

• Материал клапанного блока: латунь

• Вес: около 17 кг

ОБОСНОВАНИЕ СТОИМОСТИ

1. Высокая производительность.
   Насос обеспечивает поток около 40 л/мин при давлении до 200 бар, что значительно превышает возможности бытовых и полупрофессиональных аппаратов и подходит для профессиональных моек.

2. Конструктивные решения.
   Трёхплунжерная компоновка, латунный клапанный блок, керамические плунжеры и многоуровневые уплотнения обеспечивают устойчивость к высоким нагрузкам и увеличенный ресурс.

3. Стандартизация размеров.
   Межосевое расстояние 87 мм и вал Ø 24 мм — отраслевые стандарты, позволяющие без доработок применять насос в существующих станциях высокого давления.

4. Промышленная направленность.
   Модель рассчитана на длительную непрерывную эксплуатацию в тяжёлых условиях, что повышает её стоимость, но обеспечивает долгий срок службы.

ОБЛАСТИ ПРИМЕНЕНИЯ

Помпа DS-4020 используется в профессиональных областях, где требуется большой поток и стабильное давление:

• туннельные и стационарные автомойки;

• промышленные клининговые комплексы;

• сервисные предприятия и СТО;

• коммунальное хозяйство;

• производственные площадки и технологические зоны.

Она ориентирована на задачи, где требуется интенсивная и непрерывная подача воды при стабильном давлении.

КАКОЙ РЕЗУЛЬТАТ / ЦЕННОСТЬ

(КОЛИЧЕСТВО / МАСШТАБ)

1. Максимальная производительность.
   Поток около 40 л/мин при 200 бар обеспечивает быстрое удаление плотных загрязнений и эффективную обработку больших поверхностей.

2. Сокращение времени на операцию мойки.
   По сравнению с насосами меньшего расхода (15–30 л/мин), DS-4020 ускоряет цикл обработки объекта, увеличивая скорость выполнения задач.

3. Увеличение пропускной способности.
   Один пост с таким насосом может обслуживать больше клиентов за смену за счёт уменьшения времени на каждую операцию.

4. Стабильность результата.
   Равномерный поток и стабильное давление обеспечивают постоянное качество очистки.

КАКОЕ КОЛИЧЕСТВО ОБОРУДОВАНИЯ ОН ЗАМЕНЯЕТ

И СКОЛЬКО ЭКОНОМИТ

По оборудованию

• DS-4020 способен заменить 2–3 бытовых или полупрофессиональных насоса, которые обычно имеют меньший поток и хуже выдерживают длительную нагрузку.

По трудозатратам

• Один пост на базе DS-4020 выполняет работу, эквивалентную 1,5–2 постам с насосами меньшей мощности.

• Сокращение времени цикла мойки снижает суммарные трудозатраты персонала и увеличивает общую производительность смены.

НАСКОЛЬКО ЛЕГКО ОБУЧИТЬ ПЕРСОНАЛ

Операторы:

• Принцип работы стандартный: управление пистолетом высокого давления, выбор насадок, регулировка давления.

• Обучение занимает 1–2 часа, навык закрепляется в ходе первой смены.

Сервисный персонал:

• Требуются базовые знания работы плунжерных насосов.

• Стандартные размеры (87 мм; вал Ø 24 мм) упрощают обслуживание и замену элементов.

КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструкция

• литой прочный корпус;

• трёхплунжерная рабочая группа;

• керамические плунжеры;

• латунный клапанный блок;

• многослойные уплотнения высокого давления;

• вал Ø 24 мм для стандартного привода.

Комплектация

• помпа DS-4020;

• паспорт/инструкция;

• заводская упаковка;

• крепёж (в зависимости от комплектации поставщика).

ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

Эксплуатация

• проверять уровень масла перед запуском;

• использовать фильтрованную воду;

• не допускать длительной работы насоса в байпасе без расхода;

• после завершения — промывать систему чистой водой, при низких температурах выполнять слив.

Расходники

• масло для картера насоса;

• манжеты высокого и низкого давления;

• клапанные комплекты (седла, клапаны);

• уплотнения и сальники привода.

Регламент обслуживания

• проверка уровня масла — каждый неделю;

• замена масла — через 50–100 часов, затем каждые 300–500 часов;

• ревизия клапанов при падении давления;

• замена уплотнений при признаках износа.

КРАТКАЯ СПЕЦИФИКАЦИЯ

(ДЛЯ ТЗ / ТЕНДЕРА)

Модель: DS-4020
Тип: трёхплунжерный насос высокого давления
Производительность: ~40 л/мин
Максимальное давление: 200 бар
Частота вращения: 1450 об/мин
Мощность привода: ~15 кВт
Диаметр вала: 24 мм
Межосевое расстояние: 87 мм
Допустимая температура воды: 40–60 °C
Применение: профессиональные моечные комплексы, туннельные мойки, клининговые системы

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

1. Можно ли использовать горячую воду?
Да, возможна эксплуатация с водой температурой до 40–60 °C в зависимости от исполнения уплотнений.

2. Можно ли использовать химию?
Допускаются мягкие моющие растворы. Агрессивная химия запрещена — она сокращает ресурс уплотнений и клапанов.

3. Какой двигатель использовать?
Рекомендуется двигатель мощностью около 15 кВт, 1450 об/мин, с валом Ø 24 мм и посадкой под межосевое расстояние 87 мм.

4. Какие признаки говорят о необходимости ремонта?
Падение давления, пульсации струи, вибрации, шум, утечки масла или воды.

5. Может ли насос служить заменой другим моделям?
Да — при совпадении давления, расхода и посадочных размеров DS-4020 может использоваться как прямая замена аналогичных насосов.
