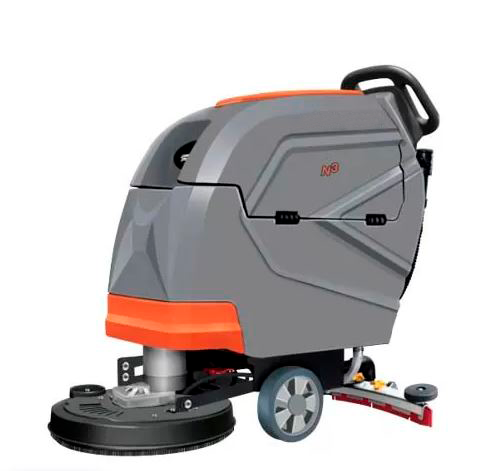

Поломоечная машина Pennon-N-3 (24V)

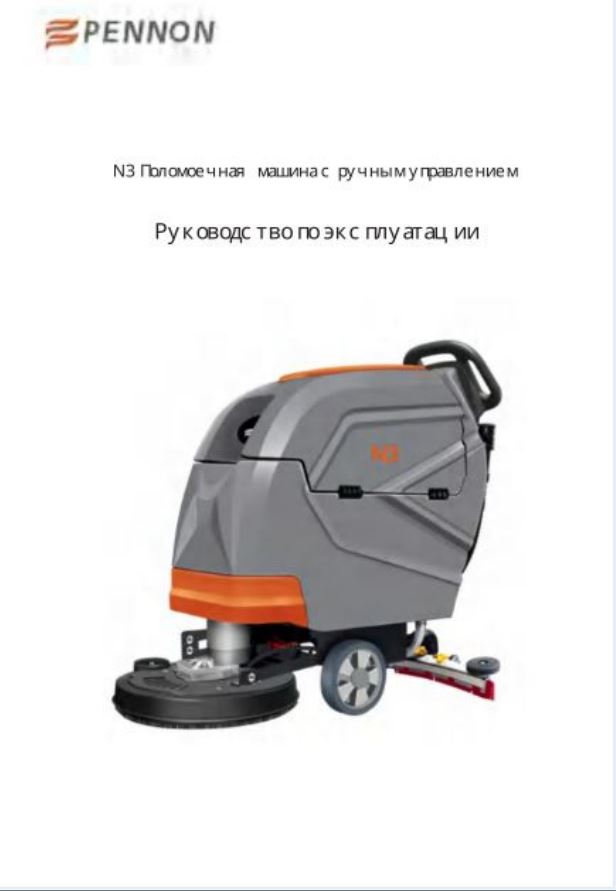

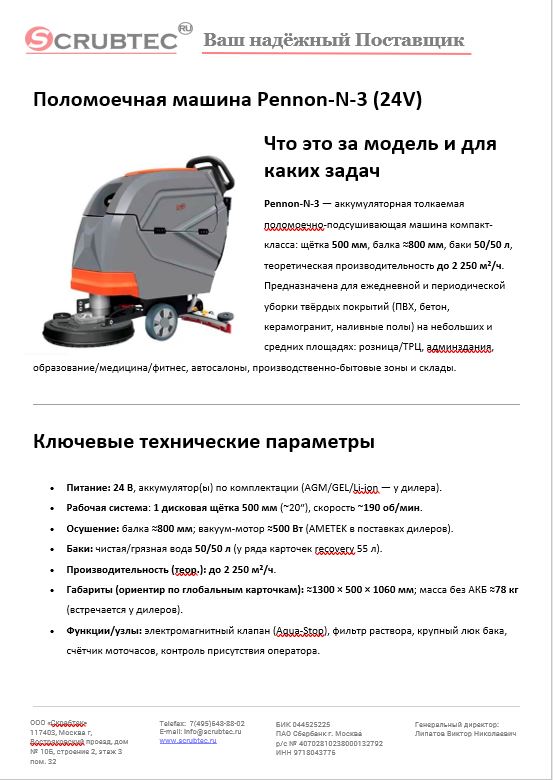

Инструкция и презентация
Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.
Что это за модель и для каких задач
Pennon-N-3 — аккумуляторная толкаемая поломоечно-подсушивающая машина компакт-класса: щётка 500 мм, балка ≈800 мм, баки 50/50 л, теоретическая производительность до 2 250 м²/ч. Предназначена для ежедневной и периодической уборки твёрдых покрытий (ПВХ, бетон, керамогранит, наливные полы) на небольших и средних площадях: розница/ТРЦ, админздания, образование/медицина/фитнес, автосалоны, производственно-бытовые зоны и склады.
Ключевые технические параметры
- Питание: 24 В, аккумулятор(ы) по комплектации (AGM/GEL/Li-ion — у дилера).
- Рабочая система: 1 дисковая щётка 500 мм (~20″), скорость ~190 об/мин.
- Осушение: балка ≈800 мм; вакуум-мотор ≈500 Вт (AMETEK в поставках дилеров).
- Баки: чистая/грязная вода 50/50 л (у ряда карточек recovery 55 л).
- Производительность (теор.): до 2 250 м²/ч.
- Габариты (ориентир по глобальным карточкам): ≈1300 × 500 × 1060 мм; масса без АКБ ≈78 кг (встречается у дилеров).
- Функции/узлы: электромагнитный клапан (Aqua-Stop), фильтр раствора, крупный люк бака, счётчик моточасов, контроль присутствия оператора.
Обоснование стоимости
- Производительность и автономность. Связка 500 мм + баки 50/50 л даёт длительные циклы без частых дозаправок/сливов и паспортные 2 250 м²/ч — уровень верхней границы для компакт-класса 20″.
- TCO-узлы. Электронная подача воды (Aqua-Stop), сменные/реверсивные лезвия балки (до 4 кромок), простой доступ к фильтрам — меньше простоев и расхода РТИ.
- Материалы и сборка. Ротационный PE баков, понятная компоновка, унификация расходников 20″-класса снижают стоимость владения по сравнению с «бренд-флагманами» при сопоставимой геометрии.
Области применения
- Строительство/ремонт: штробление, резка/шлифовка бетона, демонтажные работы; подключение к инструменту и послевсасывающая уборка.
- Производство стройматериалов/ГЧП: цементная/гипсовая пыль, песок, гранулят.
- Металло- и деревообработка (сухая пыль): стружка, абразивная пыль (без искроопасных/взрывоопасных требований).
- Клининговые службы на промышленных площадях — быстрое механизированное удаление тяжёлых фракций.
Какой результат/ценность (количество/масштаб)
- Реалистичная производительность. При учёте перекрытий/разворотов типично ≈1 300–1 700 м²/ч в «обычной» планировке; на «чистой» разметке — ближе к 1 700+ м²/ч. (Теор. 2 250 м²/ч — верхняя граница.)
- Сравнение с ручной мойкой. Норма отрасли для влажной уборки шваброй — ≈5 000 ft²/ч (≈465 м²/ч). На объекте 3 000 м²: N-3 ~2,0–2,3 ч против ~6,3 ч шваброй ⇒ экономия ≈4–4,3 ч за цикл.
- Водо-/химо-экономичность. Электронная подача + корректный прижим балки уменьшают пролив и повторные проходы; крупный люк ускоряет слив/промывку и возврат в работу.
- Снижение простоев на обслуживании: циклоническая ступень и микрофибра уменьшают интервалы выбивания/смены картриджа → до −20…30 % времени вспомогательных работ на «тонкой» пыли (кварц, цемент).
Сколько оборудования заменяет и экономия трудозатрат/персонала
- Против ручного инвентаря. 1 500 м²/ч (реалистично) / 465 м²/ч (швабра) ≈ 3,2× ⇒ одна N-3 заменяет 3–4 комплекта «швабра+ведро», обеспечивая стабильное всасывание и равномерную сушку.
- По людям на 3 000 м². Ранее: 2 уборщика × ~3,2 ч = ~6,4 ч. С N-3: ~2,0–2,3 ч одним оператором ⇒ экономия ≈4–4,4 чел·ч за проход при сохранении качества.
- Сравнение с однодисковой машиной + водосборником. На сплошной ежедневной уборке N-3 обычно в 1,3–1,6 раза быстрее из-за цикла «моет+сушит за 1 проход» и отсутствия перетаскивания пылеводососа (ориентир по ISSA-методикам расчёта времени)
Насколько легко обучить персонал (быстрая смена оператора)
Ввод в эксплуатацию новичка: обычно 30–60 мин инструктажа + 1 смена под наставником достаточно (заправка/слив, контроль лезвий/щётки, безопасные скорости, знаки «мокрый пол»). Эти требования отражены в руководстве N-серии и карточке N-3
Конструкция и комплектация
- Баки 50/50 л (PE, ударопрочные), сервисные люки, фильтр раствора, фильтр турбины.
- Щёточный узел 500 мм, отбойные ролики; балка ≈800 мм с реверсивными лезвиями (до 4 рабочих кромок). Быстросъём без инструмента — по комплектации дилера.
- Электрика 24 В, отдельные моторы щётки/вакуума (щётка ~380–500 Вт; вакуум ~500 Вт).
- Стандарт поставки (типично): нейлоновая щётка 500 мм или падодержатель; комплект лезвий балки; ЗУ и АКБ — если заказана версия «с АКБ/ЗУ».
- Эксплуатация, расходники и сервис
Ежесменно: промывка грязного бака и ловушки мусора, очистка фильтра раствора/вакуум-фильтра, контроль и переворот кромок лезвий, осмотр/мойка щётки/пэда, подзарядка АКБ по типу.
Расходники (20″-класс):
- Щётка 500 мм (нейлон/PPL/жёсткие) или падодержатель + пад 20″ под покрытие;
- Лезвия балки ≈800 мм (натуральная/маслобензостойкая/полиуретан);
- Фильтры раствора/воздуха, уплотнения, шланги; нейтральная или слабощёлочная химия для авто-скрабберов. (Номенклатура — по каталогу дилера к N-3.)
ТО (ориентиры): каждые 250–500 моточасов — проверка щёточного узла/подшипников, геометрии/прижима балки, герметичности магистралей, диагностика АКБ и клемм; по факту — замена лезвий/щётки.
Краткая спецификация (для ТЗ/тендера)
- Тип: поломоечно-подсушивающая машина, толкаемая, 24 В.
- Ширина щётки / балки: 500 мм / ~800 мм.
- Баки (чистая/грязная): 50/50 л (встречается recovery 55 л).
- Производительность теоретическая: до 2 250 м²/ч.
- Габариты/масса (ориентир): ≈1300 × 500 × 1060 мм, ≈78 кг без АКБ.
- Функции: электронная подача воды (Aqua-Stop), фильтр раствора, фильтр турбины, счётчик моточасов, контроль оператора; быстрый слив/крупный люк
-
Производительность теор/факт (м2/ч)2250.0
-
Вес (Кг)78
-
Мощность всасывания500 Вт
-
Мощность мотора основной щетки (Вт)380
-
Напряжение (В)24
-
Объем бака для грязной воды (л)50 л
-
Объем бака для чистой воды (л)50
-
Размер упаковки (Д?Ш?В), мм1300*800*1060
-
Размер упаковки (Д×Ш×В), мм1300*800*1060
-
Режим работыБез АКБ
-
Скорость вращения (об/мин)190
-
Тип объектаТорговые центры, фуд-корты
-
Тип полаБетон, плитка
-
Что убираемПыль, песок, грязь, лёгкие масла
-
Ширина всасывающей балки (мм)800
-
Ширина щетки (см)50
