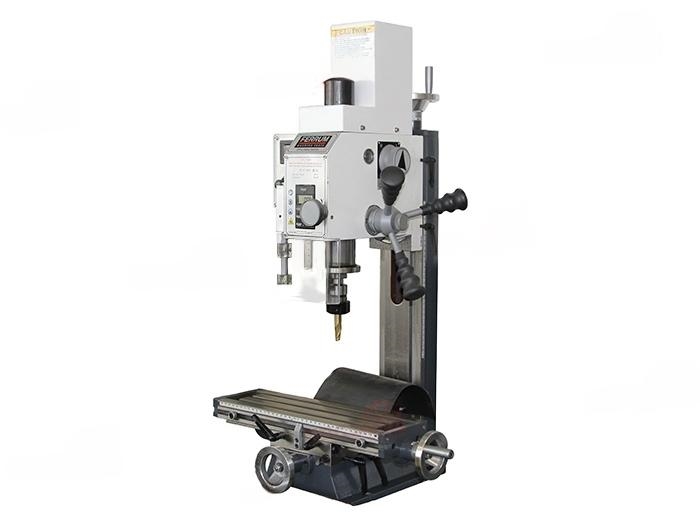

Настольный фрезерный станок FABTEC BF 16 Vario

148 004
руб.
  • Производитель: FABTEC
FABTEC
Код товара:
55258_015
Вес:
0
кг.
В наличии
Количество:
Доступно



Что это за модель и для каких задач

FABTEC BF 16 Vario — компактный настольный фрезерно-сверлильный станок с электронной бесступенчатой регулировкой числа оборотов шпинделя. Предназначен для мелкосерийной обработки, прототипирования, учебных мастерских и ремонта деталей. Используется для сверлильных, расточных и фрезерных операций на небольших заготовках при умеренных нагрузках. Отличается возможностью наклона головки, перемещениями по трём осям, регулировкой скоростей и высокой точностью направляющих.


Ключевые технические параметры

  • Мощность двигателя: 0,5 кВт (500 Вт), питание 230 В

  • Диапазон оборотов шпинделя: 100–3000 об/мин, 2-ступенчатый редуктор + электронная регулировка

  • Ход шпинделя: ~ 50 мм

  • Рабочий стол: 400 × 120 мм

  • Ходы по осям: X≈ 220 мм; Y≈ 160 мм; Z≈ 210 мм

  • Макс. диаметр сверления в стали: 16 мм (непрерывно до 12 мм)

  • Макс. диаметр фрезы в валу: до 20 мм; головка фрезы до 52 мм

  • Конус шпинделя: MT2 / B16, тяга М10

  • Наклон головки: ± 90°

  • Габариты станка (Д×Ш×В): ~ 505 × 465 × 795 мм

  • Вес: ~ 60–62 кг


Конструкция и комплектация

  • Конструкция: жёсткая колонна с направляющими «ласточкин хвост»; головка с наклоном ± 90°; стол с Т-пазами (3 паза 10 мм); панель управления с аварийной кнопкой и регулировкой оборотов; защитный экран с микропереключателем.

  • Комплектация: шпиндельный конус MT2 / B16, тяга М10, защитный экран, комплект ключей и принадлежностей.


Области применения

  • Обработка прототипов и мелких деталей с высокой точностью.

  • Ремонтные мастерские и мелкосерийное производство.

  • Учебные заведения для изучения основ металлообработки.

  • Заготовки из стали, алюминия, цветных сплавов и пластика.

  • Фрезеровка и сверление под углом благодаря наклону головки.


Задачи, которые решает

Для специалиста по закупкам

  • Универсальный станок, сочетающий функции сверлильного и фрезерного.

  • Компактные габариты и небольшой вес, упрощённая логистика.

  • Питание от бытовой сети 230 В без необходимости промышленной линии.

Для руководителя / технолога

  • Обеспечивает точные размеры и повторяемость при серийных и опытных работах.

  • Возможность оптимизации режимов за счёт регулировки оборотов.

  • Высокая точность шпинделя и надёжные направляющие.

Для оператора / обслуживания

  • Удобное управление, защитные системы и аварийная остановка.

  • Простая настройка и ручные подачи.

  • Лёгкий доступ к узлам для смазки и обслуживания.


Сильные стороны и ограничения

Сильные стороны

  • Высокая точность обработки и концентричность шпинделя.

  • Универсальность: фрезеровка, сверление и расточка.

  • Бесступенчатая регулировка оборотов и наклон головки ± 90°.

  • Компактность и питание от однофазной сети.

Ограничения

  • Ограниченная мощность (0,5 кВт) — не для тяжёлого съёма металла.

  • Нет автоматических подач — требуется опыт оператора.

  • Небольшие размеры рабочего стола ограничивают крупные детали.


Эксплуатация, расходники и сервис

Эксплуатация

  • Проверка смазки, заземления и чистоты перед работой.

  • Подбор оборотов в зависимости от диаметра инструмента и материала.

  • Контроль надёжности крепления заготовки и фиксации головки.

Расходники

  • Фрезы и сверла HSS и твердосплавные.

  • Конусы MT2 / B16, цанговые патроны.

  • Смазочные материалы для направляющих.

  • Ремни и подшипники шпинделя как запасные части.

Сервис

  • Регулярное ТО: смазка направляющих, контроль ремней, проверка шпинделя.

  • Наличие запчастей и сервисных центров у дистрибьютора.

  • Хранение в сухом помещении без вибрации.


Краткая спецификация (для ТЗ / тендера)

  • Модель: FABTEC BF 16 Vario

  • Тип: настольный фрезерно-сверлильный станок

  • Питание: 230 В, 50 Гц

  • Мощность двигателя: 0,5 кВт

  • Диапазон оборотов шпинделя: 100–3000 об/мин

  • Ход шпинделя: 50 мм

  • Размер стола: 400 × 120 мм

  • Ходы по осям: X≈ 220 мм; Y≈ 160 мм; Z≈ 210 мм

  • Макс. диаметр сверления: 16 мм (сталь)

  • Макс. диаметр фрезы: до 20 мм; головка до 52 мм

  • Конус шпинделя: MT2 / B16, тяга М10

  • Наклон головки: ± 90°

  • Габариты станка: 505 × 465 × 795 мм

  • Вес: ~ 60–62 кг

  • Вес в упаковке, кг
    70
  • Вес, кг
    60
  • Вылет оси шпинделя, мм
    170
  • Высота, мм
    760
  • Длина, мм
    500
  • Количество скоростей
    два диапазона
  • Конус шпинделя
    МК 2
  • Максимальное расстояние от шпинделя до стола, мм
    285
  • Максимальный d-сверления, мм
    16
  • Максимальный d-фрезерования, мм
    50
  • Мощность двигателя, кВт
    0.5
  • Перемещение фрезерного стола по осям Х и Y, мм
    220x160
  • Поворот фрезерной головки, °
    ±90 °
  • Рабочий ход шпинделя, мм
    50
  • Размер стола, мм
    400x120
  • Скорость вращения, об/мин
    50-2250
  • Т-образные пазы на столе:кол-во/размер/дистанция
    12999
  • Ход по оси Z, мм
    210
  • Ширина, мм
    450
  • Электропитание, В/Гц
    230/50
