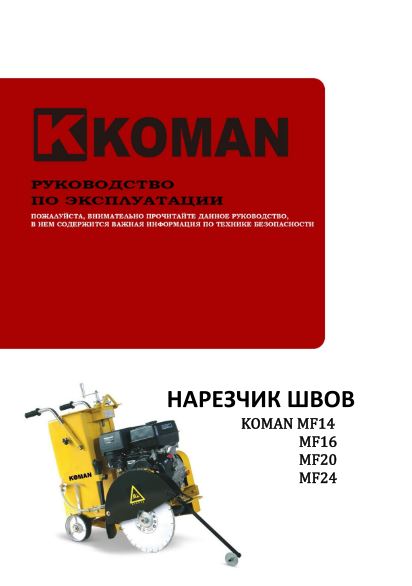

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN MF16-4 — ходовой (walk-behind) швонарезчик для продольной резки бетона и асфальта алмазными дисками Ø300–400 мм. Класс «универсальный подрядчик»: закрывает нарезку температурно-усадочных и технологических швов, подрезку карт при ремонтах, прорезку штраб под коммуникации и вскрытие покрытий. Оснащён бензиновым 4-тактным двигателем Honda GX390 на 13 л. с., механической (винтовой) регулировкой глубины и встроенным водяным баком для мокрой резки и пылеподавления. Максимальная глубина реза — 140 мм.

Ключевые технические параметры

• Двигатель: Honda GX390, бензиновый, 4-тактный, 13 л. с. (≈ 9,6 кВт); рабочий объём 389 см³.
• Диаметр диска: 300–400 мм; посадка 25,4 мм.
• Максимальная глубина реза: 140 мм (при диске 400 мм).
• Регулировка глубины: ручной винтовой подъём (handle rotation).
• Водяное охлаждение: бак 35 л, подача воды в зону реза.
• Топливный бак: 6 л; ориентировочный расход топлива — 3,7 л/ч.
• Масса: 144–146 кг.
• Габариты: ≈ 1550×600×950 мм.
• Конструкция: усиленная коробчатая рама, шарикоподшипниковый вал, регулируемые по высоте рукояти.

Обоснование стоимости

1. Жёсткая коробчатая рама и «heavy-duty» вал — держит прямолинейность пропила и снижает вибрации; это повышает скорость реза и заметно продлевает ресурс алмазного диска.
2. Полноразмерный водяной бак 35 л — меньше перерывов на долив, стабильный тепловой режим сегментов.
3. Honda GX390 (13 hp) — надёжная силовая установка с достаточным моментом под диски Ø400 мм и глубину 140 мм в тяжёлых смесях.
4. Унификация платформы MF16 — широкая доступность запчастей/расходников и понятный регламент обслуживания.

Области применения

• Бетон: температурно-усадочные швы (25–40 % толщины плиты), резка карт при ремонте, штробы под кабели/трубы.
• Асфальт: прорезка швов/кромок, вскрытие покрытий под ямочный ремонт.
• Инфраструктура: склады, паркинги, промполы, тротуары, внутриквартальные дороги.

Какой результат/ценность (количество/масштаб)

Ориентиры производительности (реальные диапазоны зависят от марки бетона/асфальта, неравномерности заполнителей, состояния диска и подачи воды):

• Бетон М300–М350: ~1,0–1,8 м/мин при глубине 40–60 мм; 100–140 мм: ~0,4–0,9 м/мин.
• Асфальт тёплый/свежий: ~1,5–2,5 м/мин на 60–80 мм; асфальт плотный/старый: ~0,8–1,6 м/мин.
  Практически бригада с MF16-4 за 8-часовую смену выполняет ≈ 250–450 м шва на 60–80 мм с учётом разметки, подводки воды, перемещений и смены дисков. Эти ориентиры согласуются с классом и конструкцией MF16 (ручная подача, винтовая регулировка, бак 35 л).

Сколько оборудования он заменяет. Экономия трудозатрат

• Против ручного реза УШМ Ø230–300 мм. MF16-4 обеспечивает глубину до 140 мм (против 60–100 мм у УШМ) и более высокую линейную скорость при меньшей утомляемости и пылеобразовании (за счёт мокрой резки). На типовом объекте 300 м шва × 80 мм MF16-4 выполняет работу примерно за 4,5–6,5 ч машинного времени, тогда как УШМ потребовала бы 2–3 операторов на полный день (10+ ч) при повышенном расходе дисков.
• По персоналу. Достаточно 1 оператора; помощник ускоряет подвоз воды/разметку и контроль шланга. (Вывод основан на руководстве MF14/MF16 и принятой практике для walk-behind резчиков.)

Обучение персонала

Вводный инструктаж 1–2 часа: выбор диска по материалу, проверка подачи воды, запуск/прогрев GX390, установка глубины, техника прямолинейного хода, безопасная остановка, контроль ремня/кожуха. Руководство по MF16 содержит пошаговые чек-листы «Before Starting/To Start Cutting/Wet vs Dry».

Конструкция и комплектация

• Рама: усиленная коробчатая (anti-warp) для жёсткости и снижения вибраций.
• Вал и кожух: тяжёлые подшипники; откидной передний кожух для быстрой смены диска.
• Рукояти: эргономичные, регулируемые по высоте; трос газа — штатно.
• Вода: «нержавеющий/антикор» бак 35 л, двойная подача на сегмент диска.
• Типовая комплектация: машина, руководство, защитный кожух, водяная система.

Эксплуатация, расходники и сервис

• Диски: алмазные Ø300/350/400 мм по бетону/асфальту, посадка 25,4 мм; подбирайте связку по абразивности основания.
• Подача воды обязательна для ресурса диска и снижения пыли; проверьте фактический расход через форсунки перед резкой.
• ТО двигателя GX390: масло SAE 10W-30, контроль уровня при каждом пуске; регулярная очистка/замена воздушного фильтра.
• Приводной ремень: периодическая проверка натяжения и состояния (смазка не требуется).
• Запчасти и сервис: платформа MF16 (включая исполнение «-4» с Honda) широко распространена; узлы, ремкомплекты, кожухи и форсунки доступны у дилеров.

Краткая спецификация (для ТЗ/тендера)

• Модель: KOMAN MF16-4 (швонарезчик, ручная подача).
• Двигатель: Honda GX390, 13 л. с. (≈ 9,6 кВт), 4-тактный; объём 389 см³.
• Диаметр диска / посадка: 300–400 мм / 25,4 мм.
• Максимальная глубина реза: 140 мм.
• Регулировка глубины: винтовая (handle rotation).
• Бак для воды: 35 л.
• Топливный бак: 6 л; расход топлива ~3,7 л/ч.
• Масса / габариты: 144–146 кг / ~1550×600×950 мм.

Часто задаваемые вопросы

Можно ли резать «насухо»? Формально да, но ресурс диска и пылеобразование ухудшаются; рекомендуется мокрая резка с достаточной подачей воды.
Какая глубина на диске 350 мм? Порядка 100–110 мм; значение 140 мм достигается при Ø400 мм. (Из паспортной геометрии MF16.)
Совместимы ли «чужие» диски? Да, при посадке 25,4 мм и соблюдении допустимой скорости круга/режима реза.
Сколько людей нужно в бригаде? 1 оператор; 1 помощник ускоряет вспомогательные операции (вода/разметка).
Чем MF16-4 отличается от MF16-2? «-4» комплектуется Honda GX390 (13 hp), тогда как «-2» — иным двигателем 13 hp (например, Loncin); остальная механика и геометрия — типовые для платформы MF16.
