Нарезчик швов GIKS СС500D

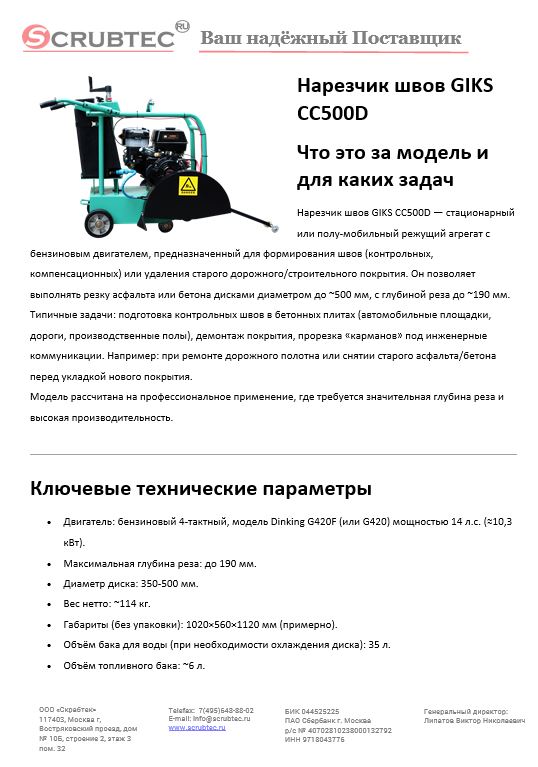

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Нарезчик швов GIKS СС500D — стационарный или полу-мобильный режущий агрегат с бензиновым двигателем, предназначенный для формирования швов (контрольных, компенсационных) или удаления старого дорожного/строительного покрытия. Он позволяет выполнять резку асфальта или бетона дисками диаметром до ~500 мм, с глубиной реза до ~190 мм.
Типичные задачи: подготовка контрольных швов в бетонных плитах (автомобильные площадки, дороги, производственные полы), демонтаж покрытия, прорезка «карманов» под инженерные коммуникации. Например: при ремонте дорожного полотна или снятии старого асфальта/бетона перед укладкой нового покрытия.
Модель рассчитана на профессиональное применение, где требуется значительная глубина реза и высокая производительность.

Ключевые технические параметры

• Двигатель: бензиновый 4-тактный, модель Dinking G420F (или G420) мощностью 14 л.с. (≈10,3 кВт).
• Максимальная глубина реза: до 190 мм.
• Диаметр диска: 350-500 мм.
• Вес нетто: ~114 кг.
• Габариты (без упаковки): 1020×560×1120 мм (примерно).
• Объём бака для воды (при необходимости охлаждения диска): 35 л.
• Объём топливного бака: ~6 л.
• Расход топлива: ~3,6 л/ч.
• Управление: ручное регулирование глубины реза (вращением ручки) и фиксированная тележка/рама с большими колёсами для перемещения.

Обоснование стоимости

Стоимость модели около ≈ 100 000 ₽ (варианты от ~99 000 до ~112 000) в зависимости от комплектации и диска.
Обоснование стоимости включает следующие факторы:

1. Глубина реза 190 мм — значительно выше многих лёгких моделей (которые обеспечивают 120-150 мм). Это расширяет сферу применения.
2. Диаметр диска до 500 мм — позволяет выполнять серьёзные резы, уменьшает время резания единичной длины шва.
3. Качественный двигатель 14 л.с. — достаточная мощность для таких задач, обеспечивает стабильность работы.
4. Встроенные элементы: станина-тележка, колесная база, водяной бак 35 л (охлаждение), удобство перемещения и эксплуатации на строительной площадке.
5. На фоне ручного инструмента (углошлифователей) и лёгких резчиков — эта модель обеспечивает большую глубину, производительность и ресурс, что оправдывает более высокую цену.
6. Сервис и запасные части бренда GIKS и двигателя Dinking — затраты на владение включены в расчёт (обслуживание, смена дисков, расходников) — цена оборудования должна учитывать снижение трудозатрат и ускорение работ.

Области применения

• Дороги, тротуары и подъездные пути: резка асфальтового/бетонного покрытия для контроля трещин, укладки коммуникаций или демонтажа старого покрытия.
• Промышленные полы: создание компенсационных швов в новых бетонных плитах, подготовка краёв для укладки полов, демонтаж участков.
• Ремонт зданий и сооружений: резка покрытия при перепланировке, создание штроб/канав для инженерных систем.
• Строительно-ремонтные компании, дорожные службы, аренда спецтехники.
  Благодаря глубине реза и мощной конструкции модель подходит для задач, где лёгкие бытовые резчики оказываются недостаточными.

Какой результат/ценность — количество/масштаб

• С лёгким ручным резчиком (например, дисковая углошлифмашина с 125 мм диском) оператор мог бы резать ~5 м/ч из-за ограниченной глубины, необходимости повторных проходов, меньшей стабильности.
• С GIKS СС500D оператор может резать, скажем, ~12 м/ч благодаря возможности резать сразу на всю глубину 150-190 мм и диаметру диска до 500 мм.
• За смену 8 ч — ≈ 96 м (при 12 м/ч) vs ~40 м. То есть примерно 2,4× больше.
• При средней оплате рабочего времени (например, 1000 ₽/ч) снижение трудозатрат может составить: (8 ч ×1000₽) – (8 ч ×1000₽ /2,4) ≈ 8 000₽ – ~3 333₽ = ~4 667₽ экономии на рабочем времени только за одну смену.
• При регулярном использовании (5 рабочих дней) — ~23 335₽/неделя. За год (48 рабочих недель) ~1,1 млн ₽ экономии.
• Также, такая модель заменяет необходимость двух рабочих с ручным инструментом (более медленным) на одного операторa с этой машиной.

Таким образом: модель повышает производительность, обеспечивает масштаб — больше метров шва за смену, уменьшает количество смен/операторов или даёт возможность перенести силы на другие задачи.

Какое количество оборудования он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих при условии сохранения качества

• Замена: вместо двух-трёх ручных резчиков (дисковые машины, глубина реза ≈100-120 мм) → один GIKS СС500D.
• Количество рабочих: если ручными инструментами работали 2 оператора на одну линию реза, то с этой машиной нужен 1 оператор и, возможно, помощник-подносчик. То есть высвобождается ~1 рабочий.
• Время: если ранее вручную резали 40 м за смену, теперь ~96 м ⇒ фактическая экономия времени ≈ (96-40)/40 = 1,4 смены (или ≈ 3,6 ч) на 40 м линейки. На 100 м линейке — ранее 2,5 смены, теперь ~1,0 смены — экономия ~1,5 смены (≈12 ч).
• В год: допустим 50 локаций по 100 м. Экономия ~12 ч×50 = 600 ч рабочее время. При цене рабочей силы 1000₽/ч — экономия ~600 000₽/год.
• Эти расчёты ориентировочные, и зависят от конкретных условий: тип покрытия, глубина/ширина шва, опыт оператора, техническая подготовка объекта.

Насколько легко обучить персонал, в случае быстрой смены оператора

• Обучение минимально: базовый уровень — оператор с опытом резки вручную. Он должен освоить: запуск двигателя; регулировку глубины реза вращением ручки; установку диска (350-500 мм); подключение воды (бак 35 л) и контроль подачи; передвижение оборудования по поверхности; безопасность — кожух диска, вода, защита от выбросов.
• По отзывам и спецификациям управления глубиной вручную и простота конструкции — 1-2 смены достаточно для производительной работы без ошибок.
• Интерфейс простой, нет сложной автоматики — обслуживание базовое (см. раздел эксплуатация). Благодаря этому можно быстро включать заменяющего оператора.

Конструкция и комплектация

• Рама из стального профиля, обеспечивающая устойчивое положение при глубоком резе.
• Бензиновый двигатель Dinking G420F, 14 л.с., 4-тактный.
• Шкив и станина с возможностью установки дисков 350-500 мм.
• Регулировка глубины реза — ручка вращением.
• Тележка с двумя крупными задними колесами и передней опорой, для перемещения по площадке.
• Водяной бак объёмом 35 л для подачи воды на диск (охлаждение и подавление пыли).
• Защитный кожух диска, крупные рукоять и колёса для маневренности.
• Поставка: оборудование без диска (часто указывается «без диска») — диск приобретается отдельно.
• Дополняется комплектом резьбового адаптера под диск, инструкция по эксплуатации, возможно сервис-карта.

Эксплуатация, расходники и сервис

Эксплуатация:

• Перед началом работы: проверить масло двигателя, уровень топлива, залить воду в бак, установить диск нужного диаметра и качества.
• Установить глубину реза вручную, проверить устойчивость аппарата.
• При работе: следить за подачей воды, не допускать перегрева диска; соблюдать права оператора (защита глаз/ушей).
• После смены: промыть водяной бак, очистить станину от пыли/шлака, проверить износ диска, визуально осмотреть кожух и шкив.

Расходные материалы:

• Алмазный диск Ø350-500 мм — выбор зависит от материала покрытия и глубины реза.
• Масло для двигателя, фильтры (по обслуживанию двигателя Dinking).
• Вода — если используется резка влажным способом.
• При необходимости — защитная сетка, крепёж диска.

Сервис:

• Предусмотрена гарантия (у российских дилеров обычно 12 месяцев).
• Сервисные центры бренда GIKS— важно обеспечить запас дисков и деталей (шкив, кожух, ручка регулировки).
• Рекомендовано предписываемое техническое обслуживание двигателя: проверка свечей, воздушного фильтра, замен масла и бензина по регламенту.
• В российских поставках указана гарантия 120 дней обмена/возврата

Краткая спецификация (для ТЗ/тендера)

• Наименование: Нарезчик швов GIKS СС500D бензиновый
• Тип двигателя: бензиновый 4-тактный Dinking G420F (14 л.с. / 10,3 кВт)
• Диаметр диска: 350-500 мм
• Максимальная глубина реза: до 190 мм
• Вес нетто: ~114 кг
• Габариты: прибл. 1020×560×1120 мм (без упаковки)
• Объём бака для воды: 35 л
• Объём топливного бака: ~6 л
• Расход топлива: ~3,6 л/ч
• Регулировка глубины: ручная
• Применение: резка/нарезка швов в асфальте и бетоне профессиональной категории
• Поставка: без диска; диск и расходники — по требованию
• Гарантия: 12 мес (нестандартно увеличить по договору)
• Требования эксплуатации: водяное охлаждение диска, безопасное крепление оборудования, защита оператора.

Часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать диск диаметром меньше 350 мм?
Ответ: В спецификациях указаны диски от 350 мм до 500 мм. Использование меньшего диаметра возможно технически, но нецелесообразно: потеряется глубина реза и производительность.

Вопрос: Подходит ли для резки вдоль стены или ближе к опалубке?
Ответ: Да, тележка и ручка позволяют перемещать аппарат, но следует учитывать радиус диска и защитного кожуха. При работе у стены необходимо обеспечить безопасный отступ для вращения диска и подключения воды.

Вопрос: Требуется ли водяное охлаждение обязательно?
Ответ: Да, бак для воды (35 л) у модели предусмотрен и рекомендуется использовать — это позволяет снизить пыль, охлаждать диск и продлить ресурс. При сухой резке возможен быстрый износ диска и перегрев.

Вопрос: Каков срок службы диска и сменных расходников?
Ответ: Срок службы зависит от материала покрытия, глубины и частоты реза. При профессиональной эксплуатации диск может потребовать замены после нескольких десятков метров реза, расходники двигателя — фильтры и масло — по регламенту каждые ~50-100 ч. Рекомендуется вести журнал эксплуатации.

Вопрос: Есть ли электрическая версия или вариант с дизелем?
Ответ: В представленном товаре — бензиновый двигатель. При необходимости можно рассмотреть аналоги с дизельными двигателями, однако конкретно модель СС500D выпускается в бензиновом варианте.

Вопрос: Какой сервис-ресурс у двигателя Dinking G420F?
Ответ: Двигатель Dinking G420F — промышленного типа, рассчитан на длительное использование, но точный ресурс зависит от эксплуатации. При регулярном обслуживании ресурс составит тысячи часов; все же рекомендуем наличие запасных частей и регулярное обслуживание.
