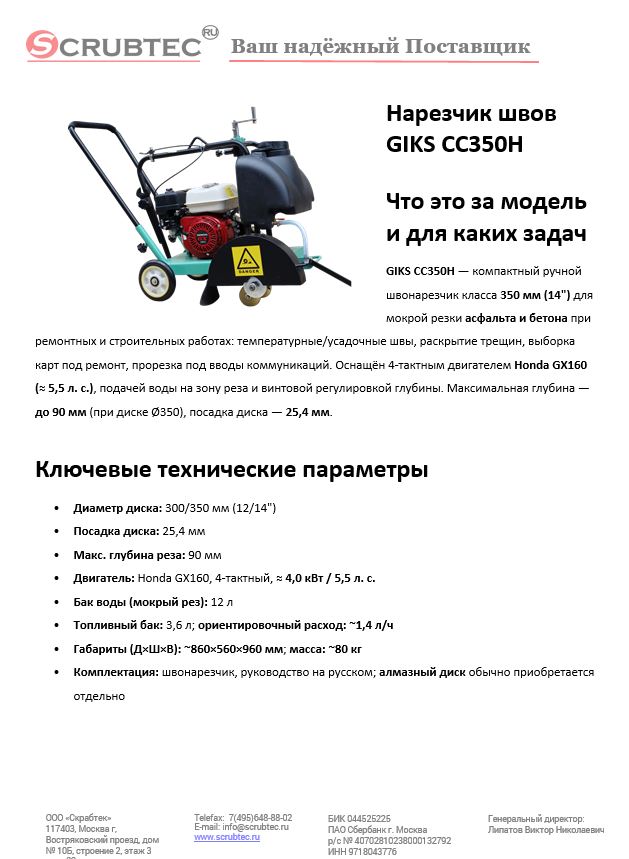

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

GIKS CC350H — компактный ручной швонарезчик класса 350 мм (14") для мокрой резки асфальта и бетона при ремонтных и строительных работах: температурные/усадочные швы, раскрытие трещин, выборка карт под ремонт, прорезка под вводы коммуникаций. Оснащён 4-тактным двигателем Honda GX160 (≈ 5,5 л. с.), подачей воды на зону реза и винтовой регулировкой глубины. Максимальная глубина — до 90 мм (при диске Ø350), посадка диска — 25,4 мм.

Ключевые технические параметры

• Диаметр диска: 300/350 мм (12/14")
• Посадка диска: 25,4 мм
• Макс. глубина реза: 90 мм
• Двигатель: Honda GX160, 4-тактный, ≈ 4,0 кВт / 5,5 л. с.
• Бак воды (мокрый рез): 12 л
• Топливный бак: 3,6 л; ориентировочный расход: ~1,4 л/ч
• Габариты (Д×Ш×В): ~860×560×960 мм; масса: ~80 кг
• Комплектация: швонарезчик, руководство на русском; алмазный диск обычно приобретается отдельно

Обоснование стоимости

1. Двигатель Honda GX160. Массовая, ремонтопригодная силовая установка с развитой сервисной сетью и доступными запчастями → ниже риск простоя и TCO.
2. Мокрый рез, бак 12 л. Охлаждение/пылеподавление повышают ресурс и скорость резки, улучшают кромку, соответствуют требованиям охраны труда.
3. Стандартная оснастка рынка. Диски Ø350×25,4 мм доступны у множества брендов (бетон/асфальт/ЖБИ) → простая логистика расходников.
4. Простая механика узла реза. Ременная передача, винтовая регулировка глубины, кожух со штуцером воды — быстрое ТО «в поле» по типовым регламентам швонарезчиков 350-го класса.

Области применения

• Дорожный/дворовый ремонт: карты фрезерования, швы-усадки, раскрытие трещин
• Промышленные дворы, складские площадки, парковки
• Коммунальные/подрядные службы: подрезка под люки, бордюры, траншеи
• Монолит/стяжки (бетон) — с соответствующим диском

Для закрытых помещений бензиновая версия не применяется из-за выхлопа (нужны электрические/дизельные варианты с отводом).

Какой результат/ценность (количество/масштаб)

Ориентир по производительности для ручных швонарезчиков Ø350 мм: ~1–3 м/мин (материал/глубина/диск/оператор). Консервативная план-оценка для асфальта 40–60 мм — ~2 м/мин. Эти величины соответствуют открытым спецификациям сопоставимых 14" пил.

Пример расчёта: 300 м продольного реза в асфальте на 50 мм

• Темп реза 2 м/мин → ≈ 150 мин «чистого» времени.
• Переезды/разметка/паузы, долив воды и топлива ≈ 40–60 мин.
• Итого ~3,5 ч одной машиной.
  Сравнение: УШМ Ø230 с тележкой и пылеподавлением даёт ~0,6–0,8 м/мин → ~6–8 ч. Экономия ~2,5–4,5 ч на 300 м, плюс меньший износ дисков благодаря мокрому резу.

Чем заменяет ручной труд и сколько экономит

• Вместо УШМ/«болгарки» Ø230. За один проход получаем большую глубину (до 90 мм), устойчивую прямолинейность (направляющее/визирное колесо), меньше пыли.
• По людям: на 300–500 м линейного реза CC350H под управлением одного оператора закрывает объём, где ручная схема обычно требует 2-х человек (резчик + помощник/удаление шлама). Экономия — до 1 человеко-смены на каждые ~300 м.

Обучение персонала (быстрая смена оператора)

Органы управления интуитивны: запуск Honda GX160, кран подачи воды, винтовая рукоять глубины, фиксируемая траектория по разметке. Для работника, знакомого с бензоинструментом, достаточно 30–60 мин вводного инструктажа + 10–15 мин практики (пуск/останов, замена диска, корректная подача воды, техника реза). Методики полностью совпадают с РЭ аналогичных 350-мм машин.

Конструкция и комплектация

• Жёсткая рамная база с низким центром тяжести — прямой, «чистый» рез, меньшая вибронагруженность оператора
• Водяной бак 12 л со штуцером в кожух — охлаждение/пылеподавление
• Винтовая регулировка глубины с понятной шкалой
• Крупные транспортные колёса, удобная рукоять
• Комплект поставки: швонарезчик, руководство (RU); алмазный диск — по заказу/под материал (обычно не входит) +1

Эксплуатация, расходники и сервис

Расходники/оснастка

• Алмазные сегментированные диски Ø350×25,4 мм: по асфальту (мягкая связка, высокие/широкие сегменты) и по бетону/ЖБИ (жёстче связка). Выбор диска под материал кратно увеличивает ресурс и скорость.

ТО (выжимка из РЭ 350-го класса)

• Перед сменой: осмотр кожуха/крепежа, состояние ремня, уровень масла в ДВС, целостность шланга/крана воды, работа аварийного останова.
• Ежедневно: очистка кожуха/зоны диска от шлама, смазка подшипников, контроль натяжения ремня.
• Периодически: протяжка резьб, сервис двигателя по регламенту Honda.

Топливо и вода

• Бензин АИ-92; бак 3,6 л, расход ~1,4 л/ч (ориентир для GX160 в составе CC350H).
• Водяной бак 12 л — хватает на типовой непрерывный проход средней длины; долив по мере убывания.

Краткая спецификация (для ТЗ/тендера)

• Модель: GIKS CC350H (ручной бензиновый швонарезчик)
• Материал реза: асфальт/бетон (мокрый рез)
• Диск: 300/350 мм, посадка 25,4 мм
• Глубина реза: до 90 мм (при Ø350)
• Двигатель: Honda GX160, ≥ 5,5 л. с.
• Система охлаждения: бак воды 12 л, подача в зону реза
• Габариты/масса: ~860×560×960 мм, ≈ 80 кг
• Топливо: бак 3,6 л, ориентировочный расход ~1,4 л/ч
• Комплектация: машина, РЭ (рус.); диск — по спецификации заказа
• Требования ТБ: работа на открытом воздухе/при обеспеченной вентиляции; СИЗ (очки/наушники/перчатки/ботинки)

Часто задаваемые вопросы (FAQ)

Можно ли резать «всухую»?
Кратковременно и только диском, разрешённым производителем для сухого реза; для ресурса диска и снижения пыли рекомендуем мокрый рез.

Почему «не тянет» бетон, хотя асфальт шёл быстро?
Вероятно, стоит диск по асфальту (мягкая связка) — он «замыливается» на бетоне; замените на диск по бетону либо «раскройте» сегменты на абразиве.

Какая реальная скорость?
Планируйте ~2 м/мин как рабочий ориентир для асфальта 40–60 мм; верхняя граница для 14" «пешеходных» пил — до ~3 м/мин в лёгких условиях.

Сколько людей нужно?
Обычно 1 оператор. На больших объёмах ставят второго работника под разметку/полив/логистику дисков — для минимизации простоев.
