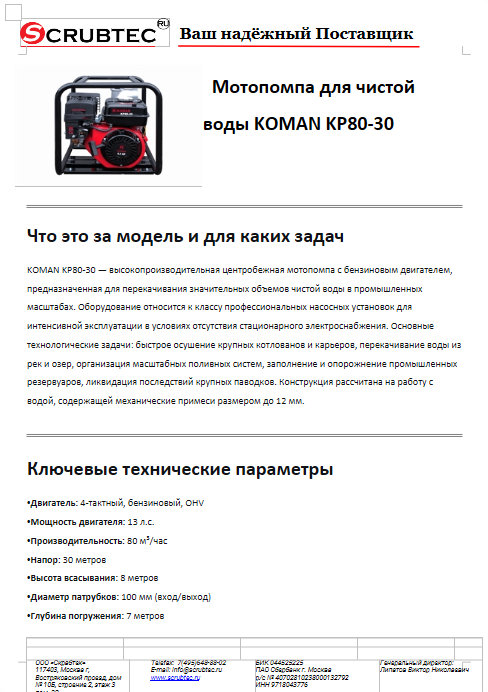

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN KP80-30 — высокопроизводительная центробежная мотопомпа с бензиновым двигателем, предназначенная для перекачивания значительных объемов чистой воды в промышленных масштабах. Оборудование относится к классу профессиональных насосных установок для интенсивной эксплуатации в условиях отсутствия стационарного электроснабжения. Основные технологические задачи: быстрое осушение крупных котлованов и карьеров, перекачивание воды из рек и озер, организация масштабных поливных систем, заполнение и опорожнение промышленных резервуаров, ликвидация последствий крупных паводков. Конструкция рассчитана на работу с водой, содержащей механические примеси размером до 12 мм.

Ключевые технические параметры

• Двигатель: 4-тактный, бензиновый, OHV

• Мощность двигателя: 13 л.с.

• Производительность: 80 м³/час

• Напор: 30 метров

• Высота всасывания: 8 метров

• Диаметр патрубков: 100 мм (вход/выход)

• Глубина погружения: 7 метров

• Материал корпуса: Чугун марки СЧ20

• Материал рабочего колеса: Нержавеющая сталь AISI 304

• Топливный бак: 6.5 л

• Расход топлива: 3.2 л/час

• Вес: 78 кг

• Габариты: 680×580×550 мм

• Уровень шума: 92 дБ на расстоянии 7 м

Обоснование стоимости

• Усиленный чугунный корпус — толщина стенок 10 мм compared to 6-8 мм у аналогов средней мощности

• Рабочее колесо из нержавеющей стали с полированными лопастями — гидравлический КПД 75% compared to 65-68% у стандартных исполнений

• Двигатель с системой балансировки и жидкостным охлаждением выхлопа — моторесурс 3000 часов compared to 1500-2000 часов

• Четырехкратное торцевое уплотнение вала — работа при давлениях до 5 бар compared to 3 бар у стандартных уплотнений

• Встроенная система вакуумной заливки с эжектором — время подготовки к запуску 2-3 минуты compared to 10-15 минут ручным способом

• Защитный кожух с шумопоглощением — снижение уровня шума на 8 дБ compared to открытым конструкциям

• Антивибрационная платформа — снижение вибрации на 45% compared to простым опорам

Области применения

• Крупномасштабное строительство: осушение котлованов под многоэтажные здания, дренаж строительных площадей свыше 1 га

• Сельскохозяйственные комплексы: полив полей площадью от 5 га, осушение мелиоративных систем

• Коммунальные предприятия: откачка воды из коллекторов большого диаметра, дренаж городских территорий

• Горнодобывающая промышленность: осушение карьеров, откачка воды из шахт

• Аварийно-спасательные формирования: ликвидация последствий крупных наводнений

• Водохозяйственные системы: перекачивание воды в магистральных каналах

Какой результат/ценность, причём количество/масштаб. Детально

Производительность в различных режимах:

• При напоре 20 метров: 85-90 м³/час

• При напоре 30 метров: 78-82 м³/час

• При напоре 35 метров: 65-70 м³/час

• Максимальная высота подъема: 35 метров

Эксплуатационные показатели:

• Время осушения котлована 20×20×3 м: 6-7 часов

• Производительность при поливе: 1.5-2.0 га/сутки

• Время работы на одной заправке: 2 часа

• Температурный диапазон перекачиваемой воды: +1°C до +45°C

Экономический эффект: При использовании на крупной строительной площадке вместо нескольких насосов средней мощности экономия составляет 8-10 человеко-дней в неделю. Срок окупаемости compared to аренды аналогичного оборудования — 1-1.5 месяца.

Какое кол-во оборудование он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества.

• Заменяемое оборудование:

  • 3-4 мотопомпы производительностью 25-30 м³/час

  • Стационарные электронасосы с организацией временной ЛЭП

  • Ручную откачку силами 10-12 рабочих

• Экономия времени: На откачке воды из карьера объемом 1000 м³:

  • Ручная откачка: 40-50 часов (10 рабочих)

  • Мотопомпы средней мощности: 20-25 часов (3 оператора)

  • KOMAN KP80-30: 12-13 часов (1 оператор)

  • Экономия времени: 65-75%

• Замена рабочей силы: Один оператор с мотопомпой заменяет:

  • 10-12 рабочих с ручным оборудованием

  • 3-4 операторов с насосами средней мощности
    Обеспечивая при этом:

  • Стабильную высокую производительность

  • Равномерное осушение больших объемов

  • Снижение эксплуатационных расходов на 40-50%

На сколько легко обучить персонал, в случае быстрой смены оператора.

Программа обучения (6 часов):

Теоретическая часть (2.5 часа):

• Принципы работы высокопроизводительных центробежных насосов

• Техника безопасности при работе с мощным оборудованием

• Методы расчета и оптимизации рабочих параметров

• Правила монтажа и эксплуатации напорных рукавов большого диаметра

Практическая часть (3.5 часа):

• Подготовка к запуску с использованием вакуумной системы (40 мин)

• Запуск и контроль рабочих параметров под нагрузкой (60 мин)

• Работа с различными схемами подключения (50 мин)

• Техническое обслуживание и диагностика (40 мин)

Критерии аттестации:

• Время подготовки к запуску: не более 5 минут

• Точность определения рабочих параметров: ±3%

• Реакция на аварийную ситуацию: не более 20 секунд

Конструкция и комплектация

Основные компоненты:

Силовая установка:

• 4-тактный бензиновый двигатель OHV повышенной мощности

• Система балансировки коленчатого вала с противовесами

• Жидкостное охлаждение выхлопной системы

Насосная часть:

• Усиленный чугунный корпус с ребрами жесткости

• Рабочее колесо из нержавеющей стали с полированными лопастями

• Центробежная конструкция высокого давления

• Четырехкратное торцевое уплотнение вала

Вспомогательные системы:

• Встроенная система вакуумной заливки с эжектором

• Защитная решетка с системой быстрой очистки

• Антивибрационная платформа с регулируемыми опорами

• Транспортировочная тележка с пневматическими колесами

Комплектация:

• Мотопомпа в сборе на тележке

• Всасывающий патрубок 100 мм с фильтром

• Набор профессионального инструмента для ТО

• Запасной комплект уплотнений и фильтров

• Руководство по эксплуатации и ТО

• Гарантийный талон

Эксплуатация, расходники и сервис

График технического обслуживания:

*Ежесменно (8-10 часов):*

• Контроль уровня масла в двигателе

• Проверка состояния воздушного фильтра

• Очистка защитной решетки

• Визуальный осмотр уплотнений и соединений

Еженедельно (50 часов):

• Замена моторного масла SAE 10W-40

• Проверка состояния торцевых уплотнений

• Очистка топливной системы и фильтров

• Контроль затяжки критических соединений

Ежемесячно (200 часов):

• Замена уплотнительных комплектов

• Проверка состояния рабочего колеса и зазоров

• Регулировка клапанов двигателя

• Полная диагностика насосной части и вакуумной системы

Основные расходные материалы:

• Моторное масло SAE 10W-40: 1.1 л

• Воздушный фильтр: 1 шт/100 часов

• Свеча зажигания: 1 шт/300 часов

• Комплект торцевых уплотнений: 1 шт/500 часов

• Топливный фильтр: 1 шт/200 часов

Краткая спецификация (для ТЗ/тендера)

• Тип: Высокопроизводительная центробежная мотопомпа

• Модель: KOMAN KP80-30

• Производительность: 80 м³/час

• Напор: 30 м

• Высота всасывания: 8 м

• Диаметр патрубков: 100 мм

• Мощность двигателя: 13 л.с.

• Топливный бак: 6.5 л

• Материал корпуса: Чугун СЧ20

• Материал рабочего колеса: Нержавеющая сталь AISI 304

• Габариты: 680×580×550 мм

• Масса: 78 кг

Часто задаваемые вопросы

Вопрос: Какие примеси допустимы в перекачиваемой воде?
Ответ: Механические примеси размером до 12 мм, концентрацией не более 10% по объему. Запрещается перекачивание химически агрессивных жидкостей.

Вопрос: Как работает система вакуумной заливки?
Ответ: Эжекторная система создает разрежение во всасывающей магистрали за счет энергии отработавших газов, обеспечивая быстрое заполнение насосной части.

Вопрос: Какое топливо рекомендуется использовать?
*Ответ: Неэтилированный бензин АИ-92 или АИ-95. Запрещается использование топлива с октановым числом ниже 92 и содержанием этанола более 10%.*

Вопрос: Как часто проверять состояние уплотнений?
Ответ: Визуальный контроль перед каждым запуском, полная проверка герметичности каждые 50 моточасов.

Вопрос: Какая гарантия на оборудование?
Ответ: 24 месяца на насосную часть, 12 месяцев на двигатель. Гарантия действует при соблюдении регламента ТО и использовании оригинальных расходных материалов.
