Мотопомпа для чистой воды KOMAN KP40-20

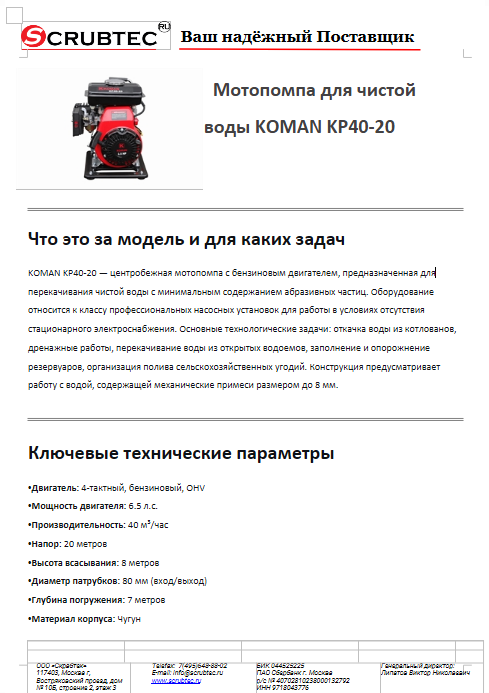

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

KOMAN KP40-20 — центробежная мотопомпа с бензиновым двигателем, предназначенная для перекачивания чистой воды с минимальным содержанием абразивных частиц. Оборудование относится к классу профессиональных насосных установок для работы в условиях отсутствия стационарного электроснабжения. Основные технологические задачи: откачка воды из котлованов, дренажные работы, перекачивание воды из открытых водоемов, заполнение и опорожнение резервуаров, организация полива сельскохозяйственных угодий. Конструкция предусматривает работу с водой, содержащей механические примеси размером до 8 мм.

Ключевые технические параметры

• Двигатель: 4-тактный, бензиновый, OHV

• Мощность двигателя: 6.5 л.с.

• Производительность: 40 м³/час

• Напор: 20 метров

• Высота всасывания: 8 метров

• Диаметр патрубков: 80 мм (вход/выход)

• Глубина погружения: 7 метров

• Материал корпуса: Чугун

• Материал рабочего колеса: Латунь

• Топливный бак: 3.6 л

• Расход топлива: 1.8 л/час

• Вес: 45 кг

• Габариты: 550×450×450 мм

Обоснование стоимости

• Чугунный корпус насоса — повышенная устойчивость к гидроударам compared to пластиковым аналогам

• Латунное рабочее колесо — коррозионная стойкость и износоустойчивость compared to стальным конструкциям

• Двигатель с верхним расположением клапанов — увеличение моторесурса на 25% compared to боковым расположением

• Двойная механическая уплотнительная система — предотвращение протечек compared to одинарным уплотнениям

• Встроенный воздушный клапан — упрощение процесса заливки compared to моделям без системы деаэрации

• Защитная решетка на всасывающем патрубке — предотвращение попадания крупных частиц

Области применения

• Строительные площадки: откачка воды из котлованов, траншей, дренажных систем

• Сельское хозяйство: полив полей, заполнение оросительных систем, осушение заболоченных участков

• Коммунальное хозяйство: откачка воды из подвалов, дренажных колодцев, ливневых систем

• Промышленность: перекачивание технической воды, заполнение и опорожнение резервуаров

• Аварийные службы: ликвидация последствий паводков, откачка воды из затопленных помещений

• Садоводство: организация полива, заполнение искусственных водоемов

Какой результат/ценность, причём количество/масштаб. Детально

Производительность в различных режимах:

• При напоре 10 метров: 50-55 м³/час

• При напоре 20 метров: 38-42 м³/час

• При напоре 25 метров: 25-28 м³/час

• Максимальная высота подъема: 28 метров

Эксплуатационные показатели:

• Время заполнения стандартного котлована 10×10×2 м: 4-5 часов

• Производительность при поливе: 0.5-0.7 га/сутки

• Время работы на одной заправке: 2-2.5 часа

• Температурный диапазон перекачиваемой воды: +1°C до +35°C

Экономический эффект: При использовании на строительной площадке вместо ручной откачки экономия составляет 3-4 человеко-дня в неделю. Срок окупаемости compared to аренды аналогичного оборудования — 2-3 месяца.

Какое кол-во оборудование он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества.

• Заменяемое оборудование:

  • 3-4 электрических насоса с организацией временного электроснабжения

  • Ручную откачку силами 4-5 рабочих

  • Мотопомпы меньшей производительности (2-3 единицы)

• Экономия времени: На откачке воды из котлована объемом 200 м³:

  • Ручная откачка: 12-15 часов (4 рабочих)

  • KOMAN KP40-20: 4-5 часов (1 оператор)

  • Экономия времени: 65-70%

• Замена рабочей силы: Один оператор с мотопомпой заменяет:

  • 4-5 рабочих с ведрами и ручными насосами

  • 2 операторов с маломощными насосами
    Обеспечивая при этом:

  • Стабильную производительность независимо от времени суток

  • Равномерное осушение территории

  • Снижение физической нагрузки персонала

На сколько легко обучить персонал, в случае быстрой смены оператора.

Программа обучения (4 часа):

Теоретическая часть (1.5 часа):

• Принципы работы центробежных насосов

• Техника безопасности при работе с мотопомпами

• Правила подбора и соединения шлангов

• Методы подготовки к запуску и консервации

Практическая часть (2.5 часа):

• Подготовка к запуску и заливка воды (30 мин)

• Запуск и остановка двигателя (30 мин)

• Подключение и работа с всасывающими/напорными шлангами (60 мин)

• Техническое обслуживание (30 мин)

Критерии аттестации:

• Время подготовки к запуску: не более 10 минут

• Правильность подключения шлангов: 100% герметичность

• Реакция на перегрузку: немедленная остановка

Конструкция и комплектация

Основные компоненты:

Силовая установка:

• 4-тактный бензиновый двигатель OHV

• Ручная система запуска

• Воздушное охлаждение

Насосная часть:

• Чугунный корпус насоса

• Латунное рабочее колесо

• Центробежная конструкция

• Механическое уплотнение вала

Вспомогательные системы:

• Встроенный воздушный клапан

• Защитная решетка

• Антивибрационные опоры

• Транспортировочная рукоятка

Комплектация:

• Мотопомпа в сборе

• Всасывающий патрубок с фильтром

• Набор инструментов для ТО

• Запасные уплотнительные кольца

• Руководство по эксплуатации

• Гарантийный талон

Эксплуатация, расходники и сервис

График технического обслуживания:

*Ежесменно (8-10 часов):*

• Контроль уровня масла в двигателе

• Проверка состояния воздушного фильтра

• Очистка защитной решетки

• Визуальный осмотр на утечки

Еженедельно (50 часов):

• Замена моторного масла

• Проверка состояния уплотнений

• Очистка топливного фильтра

• Контроль затяжки резьбовых соединений

Ежемесячно (200 часов):

• Замена уплотнительных колец

• Проверка состояния рабочего колеса

• Регулировка клапанов двигателя

• Диагностика системы зажигания

Основные расходные материалы:

• Моторное масло SAE 10W-30: 0.6 л

• Воздушный фильтр: 1 шт/100 часов

• Свеча зажигания: 1 шт/300 часов

• Уплотнительные кольца: комплект/500 часов

• Топливный фильтр: 1 шт/200 часов

Краткая спецификация (для ТЗ/тендера)

• Тип: Центробежная мотопомпа

• Модель: KOMAN KP40-20

• Производительность: 40 м³/час

• Напор: 20 м

• Высота всасывания: 8 м

• Диаметр патрубков: 80 мм

• Мощность двигателя: 6.5 л.с.

• Топливный бак: 3.6 л

• Материал корпуса: Чугун

• Материал рабочего колеса: Латунь

• Габариты: 550×450×450 мм

• Масса: 45 кг

Часто задаваемые вопросы

Вопрос: Какую воду можно перекачивать?
Ответ: Чистую воду с содержанием механических примесей не более 5% и размером частиц до 8 мм.

Вопрос: Нужно ли заполнять насос водой перед запуском?
Ответ: Да, обязательна предварительная заливка через специальное отверстие.

Вопрос: Какое топливо рекомендуется?
*Ответ: Неэтилированный бензин АИ-92. Запрещается использование бензина с октановым числом ниже 92.*

Вопрос: Как часто проверять уровень масла?
Ответ: Перед каждым запуском. Минимальный уровень должен быть между метками на щупе.

Вопрос: Какая гарантия на оборудование?
Ответ: 12 месяцев на насосную часть, 6 месяцев на двигатель. Гарантия не распространяется на уплотнения.
