Мобильный Аппарат Высокого Давления ZM-2615M

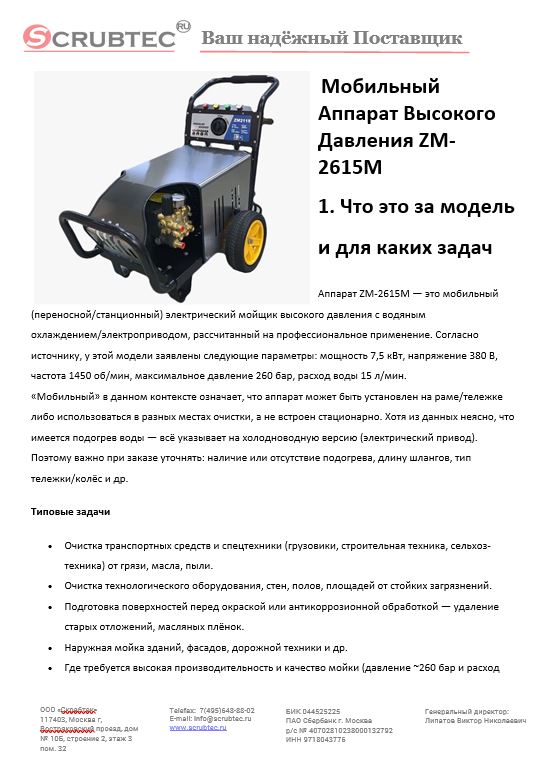

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Что это за модель и для каких задач

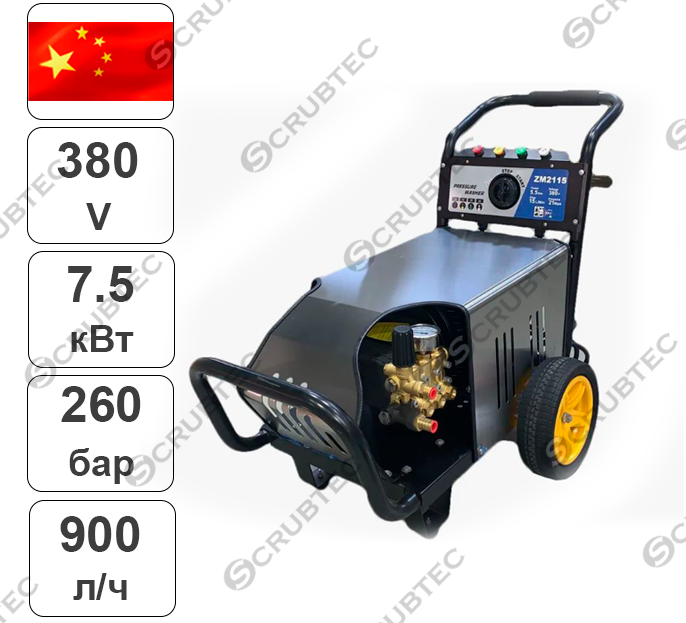

Аппарат ZM-2615M— это мобильный (переносной/станционный) электрический мойщик высокого давления с водяным охлаждением/электроприводом, рассчитанный на профессиональное применение. Согласно источнику, у этой модели заявлены следующие параметры: мощность 7,5 кВт, напряжение 380 В, частота 1450 об/мин, максимальное давление 260 бар, расход воды 15 л/мин.
«Мобильный» в данном контексте означает, что аппарат может быть установлен на раме/тележке либо использоваться в разных местах очистки, а не встроен стационарно. Хотя из данных неясно, что имеется подогрев воды — всё указывает на холодноводную версию (электрический привод). Поэтому важно при заказе уточнять: наличие или отсутствие подогрева, длину шлангов, тип тележки/колёс и др.

Типовые задачи

• Очистка транспортных средств и спецтехники (грузовики, строительная техника, сельхоз-техника) от грязи, масла, пыли.
• Очистка технологического оборудования, стен, полов, площадей от стойких загрязнений.
• Подготовка поверхностей перед окраской или антикоррозионной обработкой — удаление старых отложений, масляных плёнок.
• Наружная мойка зданий, фасадов, дорожной техники и др.
• Где требуется высокая производительность и качество мойки (давление ~260 бар и расход ~15 л/мин уже относятся к профессиональному уровню).

Таким образом, ZM-2615M рассчитан на задачи профессиональной очистки с высоким давлением, при необходимости гибкой установки и мобильности на площадке.

2. Ключевые технические параметры

На основании имеющихся данных по данной модели:

• Мощность электродвигателя: 7,5 кВт.
• Напряжение питания: 380 В, трёхфазное, частота 50 Гц.
• Скорость двигателя: 1450 об/мин.
• Максимальное давление: 260 бар (≈ 3 770 psi).
• Расход воды: 15 л/мин (≈ 4,0 гал/мин).
• Дополнительные параметры, которые желательно выяснить: длина и диаметр высокого-давления шланга, тип насоса (трёхплунжерный или др.), материал плунжеров, наличие регулировки давления, длина кабеля питания, наличие кабины/тележки, вес аппарата, габариты, тип форсунок, защита от работы без воды или перегрева.
• Также важно уточнить: минимальное давление входной подачи воды, диапазон температур входной воды, шумовой уровень, сервисные интервалы.

Эти базовые параметры позволяют оценить производительность аппарата и соотнести его с задачами. Например, давление 260 бар и расход 15 л/мин дают мощную очистительную способность для профессиональной мойки.

3. Обоснование стоимости

При оценке себестоимости аппарата такого уровня учитываются следующие факторы:

• Высокое давление (260 бар) требует надёжного насоса, часто трёхплунжерный, с качественными материалами (керамика, бронза) — это увеличивает стоимость.
• Электродвигатель 7,5 кВт и система управления (панель, защита, автоматические функции) добавляют стоимость по сравнению с бытовыми мойками.
• Мобильная конструкция (тележка/рама, колёса, транспортировка) увеличивает металлоёмкость и стоимость сборки.
• Качественные комплектующие (шланг высокого давления, пистолет-триггер, насадки) также влияют на цену.
• Логистика и импорт из Китая или другого региона, таможня, сертификация (ЕАС/CE), гарантийный и сервисный запас — всё это добавляет к конечной стоимости.
• Экономическая ценность: аппарат заменяет менее производительные модели и снижает трудозатраты, что позволяет обосновать инвестиции. При подсчёте окупаемости важно включать не только покупную цену, но и связанные эксплуатационные затраты (энергия, расходники, обслуживание).

Таким образом, стоимость аппарата ZM-2615M оправдана его техническими характеристиками и ожидаемой производительностью, особенно если используется на регулярной основе в профессиональных мойках.

4. Области применения

Модель ZM-2615M подходит для следующих сфер:

• Мойка автотранспорта (грузовые автомобили, автобусы, спецтехника) с регулярной интенсивной эксплуатацией.
• Строительная площадка: очистка оборудования, форм, опалубки, фасадов после строительства.
• Сельское хозяйство: очистка тракторов, комбайнов, сельхозинвентаря, сервисных зон.
• Промышленное производство: очистка оборудования, полов, стен, резервуаров, технологических линий от масляных/пылевых загрязнений.
• Транспортные и логистические площадки: мойка контейнеров, вагонов, транспортных средств, терминалов.
• Мойки профессионального уровня: автомоечные комплексы, специализированные станции, где требуется мощная мойка высокого давления с возможностью перемещения аппарата.

В каждой из этих зон аппарат обеспечивает более высокую производительность, чем бытовые или полупрофессиональные мойки, и может быть востребован там, где просто «промыть водой» недостаточно — требуются задачи с удалением тяжёлых загрязнений.

5. Какой результат/ценность, причём количество/масштаб. Детально

Для оценки конкретной ценности можно привести расчёт-пример (ориентировочно):

• Предположим, что до внедрения данного аппарата предприятие использует мойку с давлением 150 бар и расходом 10 л/мин, и очищает транспортное средство в среднем за 45 мин.
• С аппаратом ZM-2615M (260 бар, 15 л/мин) производительность увеличивается — предположим, время очистки одной единицы техники сокращается до 30 мин (уменьшение времени на ~33%).
• За 1-дневную смену (8 ч) один оператор может очистить: 8 ч / 0,5 ч = 16 единиц техники. Ранее: 8 ч / 0,75 ч ≈ 10,7 единиц. То есть прирост ≈ 5–6 единиц техники за смену.
• За месяц (20 рабочих дней): раньше ~214 единиц, с аппаратом ~320 единиц → прирост ~100 единиц.
• Примем тариф оператора 25 €/ч, смена 8 ч → 200 €/смену. Сэкономленное время: если предыдущая очистка одной техники 45 мин, с новой —30 мин → экономия 15 мин = 0,25 ч. За 16 единиц: 16 ×0,25 ч =4 ч. За смену экономия ~4 ч ×25 €/ч =100 €. За месяц (20 смен): 2000 €. За год (240 смен): ~24 000 €.
• Также, сокращение простоя техники (быстрее очистка), меньше повторных работ, меньше расход материалов (менее агрессивная чистка требуется) — доп.экономия.
• Если предприятие заменяет 2 менее мощных аппарата одним ZM-2615M (см. следующий пункт), экономия на амортизации, обслуживании и площади под оборудование также может быть значительной.

Таким образом, аппарат обеспечивает значительное увеличение объёма выполняемой работы, снижение трудозатрат и повышение эффективности очистки — что позволяет быстро окупать инвестиции и повышать рентабельность мойки.

6. Какое количество оборудования он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества

• Например: до установки ZM-2615M компания использовала две аппарата с параметрами ~150 бар / 10 л/мин, каждый обслуживался двумя операторами (итого 4 оператора).
• После внедрения одного аппарата ZM-2615M можно обслуживать весь объём, который раньше обслуживали две машины, и возможно с меньшим количеством операторов — скажем 3 вместо 4, или даже 2 при хорошей логистике.
• То есть аппарат заменяет два менее мощных аппарата и «освобождает» 1–2 оператора (со 4→2 или 4→3).
• В трудозатратах: если раньше четыре оператора по 8 ч = 32 ч/смену; теперь два оператора =16 ч/смену → экономия 16 ч/смену. При тарифе 25 €/ч экономия ~400 €/смену. За 20 смен/мес → ~8 000 €. За год (240 смен) ~96 000 €. В реальности часть этого времени может быть перераспределена, но чистая экономия на трудозатратах значительна.
• При сохранении качества очистки (а зачастую улучшении благодаря повышенному давлению) нет негативного эффекта на результат, и, соответственно, нет затрат на переработки или недовольство клиента.
• В дополнение, аппарат требует меньше пространства, меньше обслуживания (одна машина вместо двух), меньше запасных частей, меньше времени на переналадку/логистику между машинами.

Таким образом, ZM-2615M может реально заменить комплекс из двух-трёх аппаратов среднего класса и освободить 1-2 рабочих с условием сохранения или повышения качества работы.

7. Насколько легко обучить персонал, в случае быстрой смены оператора

• Интерфейс аппарата достаточно стандартен: включение питания, запуск насоса, подключение высокого давления шланга и пистолета-триггера.
• Операции: проверка подачи воды, фильтра, запуск аппарата, регулировка давления (если предусмотрена), смена насадок.
• Обучение базовых операций обычно занимает ½ рабочего дня (~4 ч): знакомство с безопасностью (высокое давление, риск травмы, электрическое питание 380 В), работа с пистолетом, подбор насадок, завершение работы и обслуживание.
• После этого оператор может работать под наблюдением, и через 1 рабочий день — полностью самостоятельно.
• Смена оператора становится быстрой: процедура отключения, сброс давления, слив воды (если необходимо), подключение новому оператору — всё интуитивно. При наличии руководства пользователя и стандартной инструкции (предпочтительно на русском языке) время обучения минимально.

Таким образом, аппарат подходит для ситуаций с быстрым оборотом операторов и минимальными затратами на обучение.

8. Конструкция и комплектация

Конструкция:

• Корпус: станина/рама из стали с порошковым покрытием; возможно монтаж на тележку с колёсами для мобильности.
• Высоконапорный насос: трёх-плунжерный (предположительно) с приводом от электродвигателя 7,5 кВт, ременной или прямой привод.
• Электродвигатель: 7,5 кВт, 380 В, 1450 об/мин.
• Панель управления: кнопки запуска/остановки, манометр давления, возможно регулятор давления, индикаторы состояния.
• Подвод воды: входной фильтр, патрубок подачи воды, клапан.
• Подвод и выпуск высокого давления: шланг высокого давления, соединения M22 или аналогичные, пистолет-триггер, ланца.
• Комплектация насадок: обычно форсунки с углом распыла 0°,15°,25°,40° (если входят).
• Аксессуары: держатель шланга, крюк для подвеса пистолета, возможно катушка для шланга.
• Защита: защита электродвигателя, защита от работы без воды, аварийный сброс давления/температуры (если предусмотрено).
• Логистика: колёса, ручка или точки подъёма, крепежные элементы.

Комплектация (типово):

• Аппарат ZM-2615M (станина + насос + двигатель).
• Шланг высокого давления, длина например 10-15 м (не указано, уточнять).
• Пистолет-триггер + ланца.
• Набор форсунок (0°,15°,25°,40°) (не гарантировано, зависит комплектации).
• Руководство пользователя и техническая документация (желательно на русском языке).
• Ключи и инструменты для обслуживания.
• Возможно: входной фильтр воды, крепежные элементы, колёса/тележка.

При заказе необходимо уточнить: длину и диаметр шланга, тип тележки (стационарная/мобильная), вес, габариты, дополнительное оборудование (катушка, система подачи моющих средств), гарантийные условия.

9. Эксплуатация, расходники и сервис

Эксплуатация:

• Перед запуском проверить: наличие воды, чистый входной фильтр, отсутствие воздушной пробки, подключение питания 380 В правильно.
• Запуск: включение питания → включение насоса → запуск мойки. Убедиться, что давление поднялось до номинального и нет утечек.
• Во время работы: следить за стабильностью давления, температурой (если есть нагрев) и состоянием шланга и пистолета. Не направлять струю на людей, оборудование, которое может повредиться.
• После работы: отключить аппарат, слить давление из высокого давления шланга и пистолета, отключить питание, при необходимости промыть систему, убрать шланг на катушку, очистить фильтры. При хранении зимой — обеспечить слив воды и защиту от замерзания.

Расходники:

• Насос: масло (если предусмотрено), ремень привода (если есть), прокладки.
• Шланг высокого давления и пистолет-триггер — со временем изнашиваются, требуется проверка и замена.
• Форсунки/насадки — изнашиваются, требуется контроль угла распыла и чистота сопла.
• Входной фильтр воды — регулярная очистка/замена.
• Электродвигатель — подшипники, вентиляция, чистка от пыли.
• Приборы защиты: проверка соединений, кабеля питания, заземления.

Сервис:

• Производителем или дилером должен быть предусмотрен сервисный центр или сервисная сеть, желательно с запасными частями (насос, ремни, шланги).
• Рекомендуется проводить плановое техническое обслуживание: ежемесячная проверка, полугодовое ТО (ремень, насос, соединения), годовое — полная проверка и замена расходников.
• Наличие инструкции на русском языке значительно облегчает эксплуатацию и сокращает риски неправильной эксплуатации. При заказе стоит требовать поставки русской версии руководства.
• Условия гарантии: уточнить срок (обычно 12 месяцев или определённое количество часов работы).
• Запасные части: убедиться, что они доступны в регионе (Россия/Европа) — насосная часть, ремень, шланг, пистолет.

10. Краткая спецификация (для ТЗ/тендера)

Наименование: Мобильный аппарат высокого давления, модель ZM-2615M
Назначение: Профессиональная мойка техники, транспорта, оборудования и технологических площадей с высоким давлением и мобильностью.
Основные параметры:

• Давление: до 260 бар
• Расход воды: 15 л/мин
• Электропитание: 380 В, 3-фазное
• Мощность двигателя: 7,5 кВт
• Частота: 50 Гц, двигатель 1450 об/мин
• Шланг высокого давления: длина не менее 10 м (уточнить поставщиком)
• Насадка: комплект из форсунок с углами 0°,15°,25°,40°
• Рама: мобильная на колёсах / с точками подъёма
• Условия эксплуатации: температура окружающей среды от +5 до +40 °C (уточнить)
• Гарантия: не менее 12 месяцев или эквивалент по часам работы
• Сервис: наличие сервисного центра/дилера в регионе, наличие запасных частей
• Инструкция: русскоязычная версия руководства и техническая документация обязательна
• Требование к результату: аппарат должен обеспечить снижение трудозатрат по очистке минимум на 30 % и прирост производительности не менее на 40 % по сравнению с существующим оборудованием.

11. Часто задаваемые вопросы

Q1. Можно ли использовать этот аппарат для горячей мойки (с подогревом воды)?
A1. Модель ZM-2615M, исходя из данных, является холодноводной (электропривод, без указания нагрева). Если требуется подогрев воды, необходимо уточнять у поставщика наличие версии с нагревом или модификации аппарата.

Q2. Какой входной напор воды необходим?
A2. Необходимо обеспечить достаточный напор и расход воды: минимум 15 л/мин и стабильный напор. Если подача слабая, давление может не достигнуть номинального значения, или насос может работать в перегрузке. Требуется согласовать подачу воды на месте монтажа.

Q3. Насколько безопасно работать с давлением 260 бар?
A3. Давление 260 бар — это высокое давление, способное травмировать. Оператор должен быть обучен, использовать защитную одежду и лица/очки, не направлять струю на людей, соблюдать безопасное расстояние. Также аппарат должен иметь защиту от работы без воды и аварийную остановку.

Q4. Какова длина шланга и как влияет на потери давления?
A4. Чем длиннее шланг и крупнее диаметр, тем выше потеря давления. При длинных участках рекомендуется использовать шланг меньшего диаметра, либо уменьшить длину. При заказе стоит указать требуемую длину шланга, чтобы учесть потери давления и сопутствующую мощность.

Q5. Сколько времени потребуется на обучение операторов?
A5. Базовое обучение — около 4 часов: знакомство с аппаратом, безопасностью, запуском и остановкой, регулировкой давления, насадками. После этого оператор может выполнять работу под надзором, и в течение 1-дня будет готов к самостоятельной работе.

Q6. Какие расходники требуют регулярной замены?
A6. В первую очередь: шланг высокого давления, пистолет-триггер, насадки/форсунки, фильтры входной воды, ремень привода (если есть), масло насоса (если предусмотрено). Регулярная проверка и замена этих элементов важна для надёжной работы.

Q7. Какова гарантия и где находятся сервисные пункты?
A7. Условия гарантии зависят от поставщика — обычно 12 месяцев или определённое число часов работы. Важно проверить наличие официального дилера/сервисного центра в регионе (Россия/Европа) и наличие запасных частей.

Q8. Какова стоимость эксплуатации (электроэнергия, вода, обслуживание)?
A8. Электропотребление зависит от мощности (7,5 кВт) и режима применения. Если аппарат работает, скажем, 4 часа в день — энергопотребление ~30 кВт·ч, что при тарифе 0,15 €/кВт·ч ≈ 4,5 €. Вода и канализация — зависит от местных тарифов. Обслуживание и расходники также должны быть учтены. При расчёте окупаемости важно включать все эти факторы.

Q9. Можно ли подключить аппарат на площадке с частичной водоподачей?
A9. Да, но важно обеспечить достаточный расход и напор воды. Если подача не соответствует требованиям, насос может перегрузиться, давление снизится, эффективность снизится. Может потребоваться резервуар подачи или насос-дополнительное оборудование.

Q10. Какова компоновка и сколько места занимает?
A10. В данных не указаны габариты и вес. При заказе следует запросить габариты (длина × ширина × высота) и вес, чтобы обеспечить транспортировку, маневренность и позиционирование аппарата на площадке.
