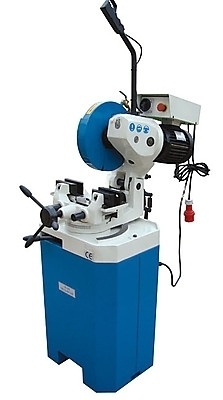

Маятниковая пила по металлу CS 350
Что это за модель и для каких задач
Маятниковая отрезная пила CS 350 — это профессиональное оборудование для резки металлопроката, профиля, труб и прутков под различными углами. Конструкция маятникового типа позволяет точно позиционировать заготовку и выполнять рез под углом до 45° в обе стороны. Пила рассчитана на работу с твердосплавными и быстрорежущими дисками (HSS), обеспечивая высокую точность и чистоту реза.
Основные задачи — подготовка заготовок в слесарных, производственных и монтажных цехах, где требуется стабильное качество и высокая производительность при обработке металла.
Ключевые технические параметры
-
Диаметр пильного диска: 350 мм (HSS или TCT).
-
Макс. скорость вращения шпинделя: ~ 45/90 об/мин (две скорости через редуктор, диапазон зависит от производителя).
-
Привод: электродвигатель ~2.0–2.5 кВт, питание 380 В.
-
Резка под углом: 0° / 45° влево / 45° вправо.
-
Зажим: механические тиски с быстрым зажимом, часто с эксцентриковым механизмом.
-
Максимальные размеры заготовки:
-
Круг — до Ø 120 мм,
-
Квадрат — до 100 × 100 мм,
-
Прямоугольник — до 150 × 80 мм.
-
-
Масса станка: ~170–190 кг (в зависимости от исполнения).
Конструкция и комплектация
-
Маятниковый узел с литой рамой и редуктором в масляной ванне.
-
Двухскоростной привод, позволяющий подбирать режим под материал.
-
Тиски с быстрым зажимом и поворотной губкой.
-
Устройство подачи СОЖ (система охлаждения и смазки) — для увеличения ресурса диска и чистоты реза.
-
Педаль или рукоятка управления опусканием диска.
-
Защитный кожух диска с системой безопасности.
-
Опционально: удлинители стола, система подачи материала, транспортировочные колёса.
Области применения
-
Металлообрабатывающие мастерские и цеха.
-
Заготовительные участки на машиностроительных предприятиях.
-
Монтажные и строительные организации (резка профиля, труб).
-
Производство металлоконструкций, ограждений, дверей.
-
Автосервис и ремонтные мастерские (резка прутков, деталей).
Задачи, которые решает
Для специалиста по закупкам
-
Обеспечивает универсальность: один станок закрывает потребность в резке круглых, профильных и прямоугольных заготовок.
-
Простая логистика: питание от стандартной сети 380 В, не требует сложной установки.
-
Широко доступные расходники (HSS диски 350 мм).
Для руководителя/технолога
-
Повышение производительности участка: быстрая подготовка заготовок.
-
Контроль качества: рез ровный, без значительных заусенцев.
-
Снижение себестоимости за счёт долговечного ресурса пилы и возможности переточки дисков.
Для оператора/обслуживания
-
Простое управление, минимальная настройка.
-
Удобные тиски и быстрая фиксация заготовки.
-
Система СОЖ уменьшает перегрев и продлевает ресурс диска.
Сильные стороны и ограничения
Плюсы:
-
Надёжная конструкция, рассчитанная на длительную эксплуатацию.
-
Возможность работы с различными формами заготовки.
-
Высокая точность реза при серийной заготовке.
-
Совместимость со стандартными HSS-дисками.
Ограничения:
-
Ограничение по толщине и диаметру (до 120 мм).
-
Мобильность ниже, чем у абразивных отрезных машин (масса ~180 кг).
-
Требует подключения к СОЖ и регулярной очистки.
Эксплуатация, расходники и сервис
-
Использовать диски Ø350 мм из быстрорежущей стали (HSS) или твердосплавные (TCT).
-
Регулярная переточка HSS-дисков (после 200–400 резов в зависимости от материала).
-
Проверка и замена СОЖ каждые 2–4 недели.
-
Смазка редуктора и проверка уровня масла по регламенту (обычно 1 раз в квартал).
-
Очистка тисков, направляющих и кожухов от стружки.
-
Плановое ТО: проверка натяга пружин, состояния зубьев диска, точности углов.
Краткая спецификация (для ТЗ/тендера)
-
Наименование: маятниковая пила по металлу CS 350.
-
Диаметр диска: 350 мм (HSS/TCT).
-
Макс. диаметр заготовки: Ø 120 мм (круг), 100 × 100 мм (квадрат).
-
Углы реза: 0°, ±45°.
-
Скорости вращения: ~45/90 об/мин.
-
Привод: электродвигатель 2–2.5 кВт, 380 В.
-
Тиски: механические, быстрозажимные.
-
СОЖ: встроенная система подачи.
-
Масса: 170–190 кг.
-
Опции: удлинители стола, колёса для перемещения.
-
Вес, кг190
-
Внешний диаметр пильного диска, мм350
-
Высота, мм1880
-
Диаметр разрезаемого прутка, мм55
-
Диаметр фрезы, мм350
-
Длина, мм970
-
Количество скоростей2
-
Межосевое расстояние отверстий, мм45
-
Мощность двигателя, кВт45717
-
Посадочное отверстие пильного диска, мм32
-
Резка квадратного профиля под 45°, мм100
-
Резка квадратного профиля под 90°, мм110
-
Резка прямоугольного профиля под 45°, мм100 x 100
-
Резка прямоугольного профиля под 90°, мм140 x 110
-
Резка трубы под 45°, мм105
-
Резка трубы под 90°, мм120
-
Скорость вращения, об/мин18, 36
-
Тип приводаЭлектрический
-
Толщина пильного диска, мм2
-
Ширина, мм555
-
Электропитание, В/Гц380/50
