Что это за модель и для каких задач

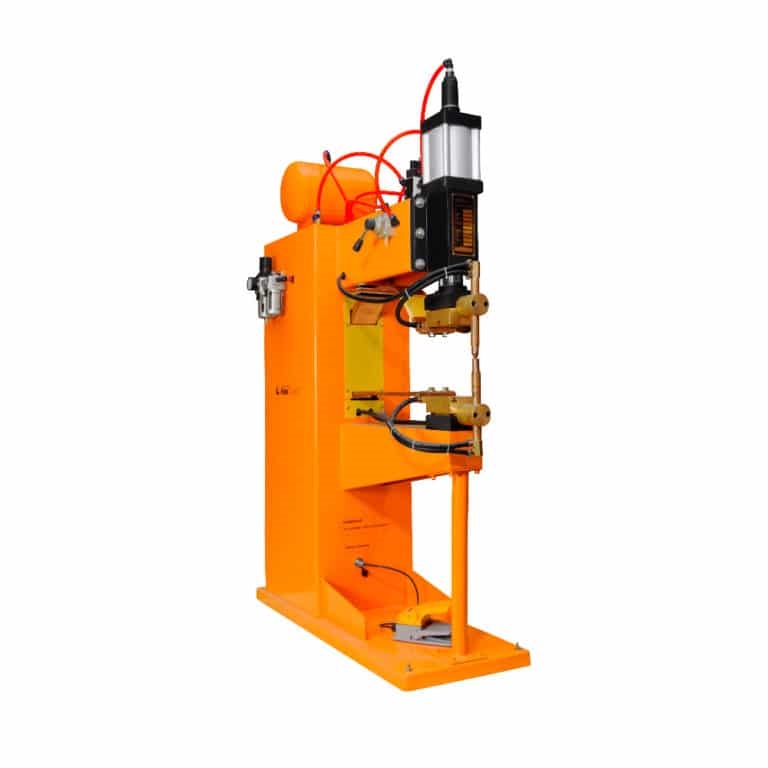

FoxWeld МТ-100-700 — промышленная пневмоприводная машина контактной точечной сварки класса 100 кВА со «вылетом» электродов 700 мм и жидкостным охлаждением всех ключевых узлов (трансформатор, тиристоры, плечи, электроды). Предназначена для сварки низкоуглеродистых сталей внахлёст (типично до 3,5 + 3,5 мм), а также ограниченно — отдельных алюминиевых сплавов при корректном подборе режимов и электродов. Управление — через цифровой контроллер PC10 (RS-10), позволяющий задавать сжатие, время сварки/выдержки, ток и пошаговые программы. Подходит для заготовительных и сборочных участков серийного производства.

Ключевые технические параметры

• Питание: 3×400 В; номинальная мощность 100 кВА; макс. первичный ток 263 А; номинальный первичный ток 117,6 А.
• Макс. вторичный ток: до 15 000 А; продолжительный сварочный ток: ~6708 А; сварочное напряжение: 0,5–8,2 В.
• Привод прижима: пневматический; давление воздуха внешней магистрали 0,6 МПа; усилие сжатия до 8000 Н.
• Ход/раскрытие электродов: ход 80 мм; номинальное раскрытие 30 мм, максимальное 80 мм.
• Вылет электродов: 700 мм (глубина зева).
• Диапазон времени сварки: 0,02–5 с (настройка по PC10).
• Охлаждение: жидкостное, 4-контурное; расход охлаждающей жидкости ≈ 8 л/мин.
• Габариты/масса: ~1370 × 400 × 2070 мм / 430 кг; ПВ на максимальном токе 20 %.

Конструкция и комплектация

• Силовой блок: понижающий трансформатор контактной сварки (100 кВА) с тиристорным управлением; жидкостное охлаждение трансформатора и силовой электроники для стабильности режима при серийной работе.
• Сварочные плечи и электроды: жидкостное охлаждение плеч и наконечников; линейная кинематика хода; быстрая замена электродов (стандарт — 2 шт. в поставке). Рекомендованный материал электродов для сталей — CuCrZr.
• Привод и пневматика: пневмоцилиндр прижима; табличные зависимости «давление—усилие» приведены в РЭ (для серии МТ), что упрощает повторяемую наладку.
• Управление: цифровой контроллер PC10/RS-10 — задание токов/напряжения, этапы цикла (сжатие, сварка, выдержка), плавный разгон/сброс тока, две «линии»/канала, диагностика и индикация ошибок.
• Комплект поставки: машина в сборе, 2 установленных электрода, руководство и гарантийная документация. Допускается использование фирменного блока охлаждения FoxWeld KC-20.

Области применения

• Листовые детали: кожуха, кронштейны, усилители, сварка отбортовок и стыков внахлёст.
• Металлоизделия/HVAC/щиты: шкафы, воздуховоды, рамные узлы, элементы автомобильной оснастки, телеком-шкафы и др., где критичны быстрая точка и повторяемость.

Задачи, которые решает

Для специалиста по закупкам

• Закрывает типоразмер 100 кВА / 700 мм с «длинным» вылетом для крупногабаритных листовых узлов при умеренной цене владения (доступные электроды и сервис у сети дилеров).
• Требования к инфраструктуре понятны и типовые: 400 В 3 ф, 0,6 МПа сжатого воздуха, водяное охлаждение ≈ 8 л/мин.

Для руководителя/технолога

• Режим до 15 кА и усилие до 8 кН позволяют стабильно варить низкоуглеродистую сталь до 3,5 + 3,5 мм; контроллер даёт пошаговую оптимизацию (подвод, импульс, выдержка), что снижает брызги и повышает повторяемость.
• «Глубокий зев» 700 мм решает задачи сварки в середине крупного листа без перестановки оснастки.

Для оператора/обслуживания

• Прямая установка параметров на PC10; таблицы соответствия токов и уставок — в РЭ (быстрый подбор под толщину и марку).
• Понятные регламенты ЕО/ТО (контроль зазоров, проток воды, сопротивления вторичного контура, проверка контактных поверхностей и т. д.).

Сильные стороны и ограничения

Плюсы

• 100 кВА + 15 кА со стабильным жидкостным охлаждением всех узлов — ресурс при сериях и меньший перегрев.
• 700 мм вылет и 80 мм ход — удобство доступа к центру изделия и вариативность оснастки.
• Пневмопривод с расчётным усилием до 8 кН; таблицы «давление → сила» для повторяемой натурной настройки.
• Контроллер PC10: задание профилей, «ползущий» пуск/спад тока, диагностика — снижает брак в переходных режимах.

Ограничения

• ПВ 20 % на максимальном токе — при длительных сериях на высоких токах планируйте такт/паузу и теплоотвод.
• Толщина 3,5 + 3,5 мм справедлива для низкоуглеродистой стали; для высокопрочных/нержавеющих и алюминиевых сплавов требуемые токи выше, а допустимая суммарная толщина — ниже (проверка на образцах обязательна).
• Нужны внешние ресурсы: сжатый воздух 0,6 МПа и вода ~8 л/мин — учесть в инфраструктуре цеха.

Эксплуатация, расходники и сервис

Ввод в эксплуатацию (сжатый алгоритм)

1. Проверка питающей сети 3×400 В, заземления и сечения кабелей (минимум 35 мм² по паспорту). Подключение воды с дебитом ≈ 8 л/мин и воздуха 0,6 МПа.
2. Калибровка давления/усилия по таблице; проверка «нулей» хода и параллельности электродов.
3. Подбор режима на PC10: сжатие → сварка (0,02–5 с) → выдержка; по таблицам уставок выставить ток под требуемое пятно/прочность.
4. Пробные точки на образцах, контроль диаметра пятна, отрыва по металлу и нагрева электродов.

ТО и периодический контроль (по РЭ серии MT)

• Ежесменное: очистка контактных поверхностей, проверка протока и течей, визуальный осмотр шин/соединений, контроль сопротивления вторичного контура.
• Еженедельно: ревизия затяжки болтов токоведущих элементов, подтяжка крепежа дисков первичной обмотки, диагностика стабилизаторов/тиристоров.
• Периодически: измерение длительности импульса, линейной скорости/шага роликов (если применимо), замер сварочного и ковочного усилий, сверка параметров с паспортными.

Расходники и ЗИП

• Электроды и держатели (CuCrZr) соответствующего профиля/диаметра;
• Уплотнения/шланги системы охлаждения, фильтры, штуцеры;
• Ремкомплект пневматики (манжеты/клапаны), датчики/контакторы силовой части. (Номенклатуру и сроки поставки ЗИП согласовывать с дилером.)

Краткая спецификация (для ТЗ/тендера)

• Тип: стационарная машина контактной точечной сварки.
• Модель: FoxWeld МТ-100-700 (вылет электродов 700 мм).
• Питание: 3×400 В; номинальная мощность 100 кВА; ПВ 20 %.
• Диапазон режимов: ток до 15 кА (продолжительный ~6,7 кА), время сварки 0,02–5 с; напряжение 0,5–8,2 В.
• Пневмопривод прижима: воздух 0,6 МПа; усилие сжатия до 8000 Н; ход/раскрытие 80/30(80) мм.
• Охлаждение: жидкостное, 4-контур, расход ~8 л/мин (допустим блок FoxWeld KC-20).
• Свариваемые толщины (внахлёст, сталь низкоуглеродистая): до 3,5 + 3,5 мм.
• Габариты/масса: ≈ 1370×400×2070 мм / 430 кг.
• Управление: цифровой контроллер PC10 (RS-10), бесступенчатая установка параметров, программы.
