Деталировка катушки RAMEX AV/HR1100

Что это за модель и для каких задач

Ramex HR1100 — пружинная автоматическая катушка (spring-rewind) среднего размера для аккуратной подачи и сматывания рукавов в моечных/санитарных постах, на участках мойки давлением, в пищевой и химической промышленности, на СТО, в сельском хозяйстве. Базовое исполнение HR1100 HAI — нерж. сталь AISI 304, работа с водой/воздухом и совместимыми средами; рассчитано на 20 м рукава 1/2" и до 250 бар (140 °C, «непродолжительный режим»). Есть модификации: HR1100-HD (до 200 бар), HR1100-400 (до 400 бар), HR1100-EX (ATEX-вариант), а также окрашенная сталь (FE) и AISI 316 под агрессивные среды.

Ключевые технические параметры

• Тип: автоматическая пружинная катушка (spring retract).
• Вместимость/диаметр рукава: до 20 м × 1/2" (HR1100 HAI); в ряде исполнений доступны 1/4", 3/8", 1/2".
• Рабочее давление / температура: до 250 бар и 140 °C (HAI, дискретная работа); варианты до 200 бар (HD) и 400 бар (HR1100-400).
• Материал корпуса/дисков: AISI 304 (HAI); опции AISI 316 или FE (порошковая окраска).
• Поворотный ввод (swivel): новая серия HAI с усиленными, взаимозаменяемыми поворотными узлами; допускается жёсткое подключение к трубопроводу.
• Присоединения (типовые для HR1100): вход 1/2" М, выход 1/2" F.
• Масса/габариты упаковки: ориентировочно ≈19 кг, 280×600×550 мм.

Примечание: фактическая допустимая длина/диаметр и давление зависят от конкретной модификации HR1100 (HAI/HD/400/FE/316) и рукава. Фиксируйте в заказе.

Конструкция и комплектация

• Пружинный возврат с барабаном на подшипниках, направляющие ребра («ribbed arms») для жёсткости; доступен направляющий роликовый портал для снижения износа рукава.
• Узел поворотного ввода (swivel) — «нового поколения» серии HAI: выше ресурс уплотнений, взаимозаменяемость со старыми комплектами RAMEX и другими сериями (AV/HR/…); ремонтопригодность.
• Материалы: AISI 304 (стандарт HAI), опции AISI 316 (пищевое/хим.) и FE (окрашенная сталь); пружина — углеродистая сталь.
• Опции: тормоз медленного сматывания (slow retract brake), ATEX-версия HR1100-EX, высокое давление HR1100-400, поворотные настенные кронштейны.
• Поставляется как «катушка без рукава»; рукав подбирается по среде/давлению/температуре. (У ряда дилеров — комплекты с установленным HP-рукавом для 400 бар.)

Области применения

• Мойка и санитарная обработка: пищевка, переработка, напольные посты CIP/SOP, дезинфекция.
• Автосервис/мойки/детейлинг: подача воды/пенокомплектов, рукава ВД.
• СТО/промышленность/агросектор: вода/воздух/совместимые химикаты, в т. ч. коррозионно-активные среды (при AISI 316).

Задачи, которые решает

Для специалиста по закупкам

• Стандартизирует посты мойки/санобработки: встроенная пружина, «новый» swivel, ресурсные материалы; широкая линейка из одной платформы (HAI/HD/400/EX).
• Упрощает ГЗ/логистику: все присоединения типового ряда 1/2" М / 1/2" F, доступность ЗИП и совместимость узлов по линейке RAMEX.

Для руководителя/технолога

• Закрывает диапазон режимов от 200 до 400 бар (по версии), до 140 °C — одной номенклатурой, в т.ч. нерж. АISI304/316.
• Поддерживает культуру 5S/безопасность: шланги убраны из проходов, меньше износа/спотыкания; опциональные ролики для бережной направляющей.

Для оператора/обслуживания

• Плавное сматывание, опциональный тормоз; доступ к пружине/свивелу для ТО и быстрой замены. Есть обучающие материалы RAMEX по замене свивела и пружины.

Сильные стороны и ограничения

Плюсы

• Коррозионная стойкость (HAI = AISI 304; опция 316) и усиленный swivel HAI (взаимозаменяемость с прежними узлами).
• Унификация платформы: одна геометрия — разные давления/материалы/ATEX-исполнение.
• Переход на роликовые направляющие и «ребристые» кронштейны — меньше радиусных перегибов и износа рукава.

Ограничения

• Температура 140 °C заявлена для непостоянного режима; для длительного пара/горячих сред нужно подтверждать применимость рукава и duty-cycle.
• Гибкое подсоединение на входе обязательно (нельзя жёстко трубой к свивелу без компенсатора) — требование гарантий.
• Базовая HR1100 HAI — под 20 м × 1/2"; если требуется другая вместимость/диаметр, может понадобиться другое семейство (HR1000/1200 и т. д.).

Эксплуатация, расходники и сервис

Монтаж и пуск

1. Крепление через базовую плиту (ø 13 мм отверстия → анкер ≤ 12 мм), все места крепления должны быть задействованы; проверка направления сматывания.
2. Вход подключать гибким шлангом к свивелу (требование завода/гарантии); выход — к рабочему рукаву.
3. Преднатяг пружины после установки рукава — по инструкции (зарядить пружину нужное число оборотов; не перетягивать).
4. При необходимости установить тормоз медленного сматывания.

Регламентное обслуживание

• Периодически осматривать свивел (протечки/люфт), крепёж, состояние пружины/стопорного механизма; чистка направляющих/роликов.
• Расходники: комплект уплотнений/свивел (KIT), пружина в сборе, ролики направляющие, настенный поворотный кронштейн. Замена — по состоянию; есть фирменные видеоруководства RAMEX.

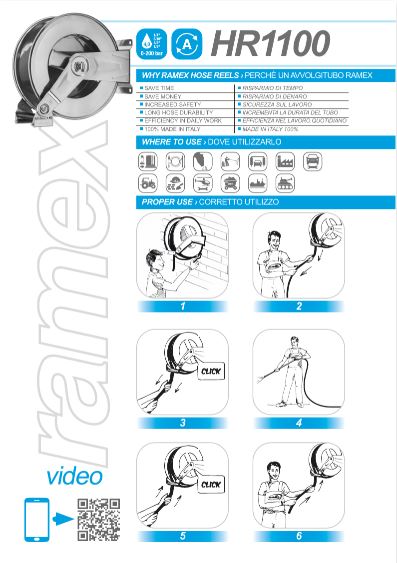

Эксплуатационные советы

• Не допускать «хлопка» шланга при отдаче — приучить персонал сопровождать хвост; при плотной разводке — ставить роликовую раму.
• Для химических сред выбирать версию AISI 316 и рукав с соответствующей стойкостью.

Краткая спецификация (для ТЗ/тендера)

• Изделие: автоматическая пружинная катушка для шланга.
• Модель/серия: Ramex HR1100 (базовое исполнение HR1100 HAI).
• Материал: AISI 304 (опции AISI 316, FE).
• Ёмкость: до 20 м × 1/2" (варианты 1/4", 3/8" — по исполнению).
• Давление/температура: до 250 бар / 140 °C (HAI); опции до 400 бар (HR1100-400).
• Присоединения: вход 1/2" М, выход 1/2" F.
• Опции: тормоз медленного сматывания; роликовый портал; поворотный кронштейн; ATEX-исполнение.
• Масса: ориентировочно ≈19 кг; упаковка: ~280×600×550 мм.
• Требование монтажа: вход — только через гибкий шланг; задействовать все отверстия крепления (анкер ≤12 мм).

Шланг не входит в комплект поставки, подбирается под задачи.
