Фрезеровальная машина KOMAN 7.5 квт, 380в MC10E

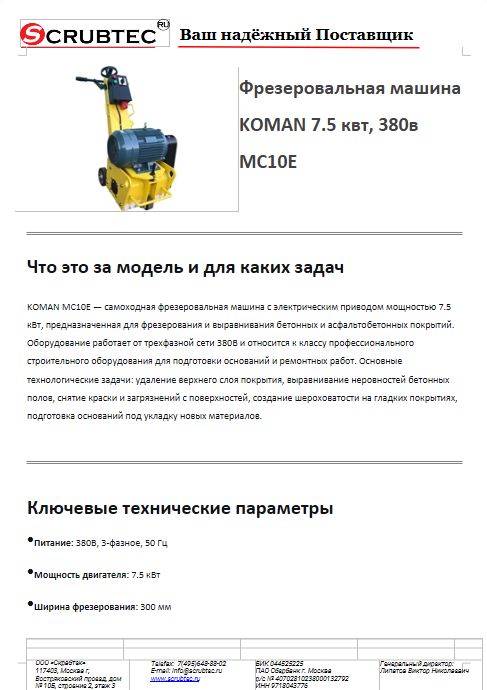

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

• Питание: 380В, 3-фазное, 50 Гц
• Мощность двигателя: 7.5 кВт
• Ширина фрезерования: 300 мм
• Глубина фрезерования: 0-10 мм (регулируемая)
• Диаметр фрезы: 250 мм
• Скорость вращения фрезы: 1800 об/мин
• Скорость движения: 5-20 м/мин (регулируемая)
• Тип привода: Самоходный, электрический
• Система пылеудаления: Патрубок Ø100 мм для подключения пылесоса
• Производительность: 30-60 м²/ч
• Габаритные размеры: 1200×600×900 мм
• Масса оборудования: 280 кг
• Уровень шума: ≤90 дБ

• Электрический привод 7.5 кВт — отсутствие выбросов, возможность работы в закрытых помещениях, стабильная мощность
• Прецизионная система регулировки глубины — винтовой механизм с точностью ±0.2 мм
• Профессиональная фреза с твердосплавными зубьями — ресурс 400-500 м² при фрезеровании бетона
• Система водяного охлаждения — подача воды в зону резания для уменьшения пыли и охлаждения фрезы
• Редуктор планетарного типа — высокий КПД и надежность при передаче большого крутящего момента
• Система безопасности — блокировка случайного пуска, аварийный останов, защита от перегрузки

• Промышленные полы: выравнивание бетонных оснований перед нанесением покрытий
• Строительные объекты: удаление неровностей и дефектов бетонных поверхностей
• Ремонтные работы: снятие изношенного слоя асфальтобетона
• Подготовка оснований: создание шероховатости для улучшения адгезии материалов
• Удаление покрытий: снятие краски, разметки, загрязнений с твердых поверхностей

• Черновое фрезерование (глубина 5-10 мм): 30-40 м²/ч
• Чистовое фрезерование (глубина 2-4 мм): 40-50 м²/ч
• Финишная обработка (глубина 0.5-1.5 мм): 50-60 м²/ч

• Ровность поверхности после обработки: отклонение ±1 мм на 2 метра длины
• Качество подготовки основания: средняя шероховатота Rz = 0.2-0.5 мм
• Производительность: в 3-4 раза выше compared to ручных методов
• Экономия материалов: точное дозирование глубины снятия

• Заменяемое оборудование:
  • 3-4 углошлифовальные машины с алмазными чашками
  • Ручные фрезеровальные машины
  • Пескоструйное оборудование
  • Дробеструйные установки
• Экономия времени: На обработке площади 200 м²:
  • УШМ с чашками: 16-20 часов (3 рабочих)
  • KOMAN MC10E: 4-5 часов (1 оператор)
  • Экономия времени: 75-80%
• Замена рабочей силы: Один оператор на MC10E заменяет:
  • 3 рабочих с УШМ
  • 2 операторов на ручных фрезеровальных машинах
    Обеспечивая при этом:
  • Равномерность обработки по всей площади
  • Стабильное качество поверхности
  • Снижение пылеобразования на 70-80%

• Теоретическая часть (2-3 часа):
  • Принципы работы фрезеровальной машины
  • Техника безопасности при работе с электрическим оборудованием
  • Основы фрезерования различных материалов
  • Правила подключения и эксплуатации
• Практическая часть (6-9 часов):
  • Подготовка и запуск оборудования (1 час)
  • Настройка глубины фрезерования (1 час)
  • Отработка техники работы на различных поверхностях (3 часа)
  • Обслуживание и замена фрезы (1 час)
  • Подключение системы пылеудаления (1 час)

• Станина: Сварная конструкция из стали Ст3
• Электродвигатель: Асинхронный 7.5 кВт с защитой IP54
• Редуктор: Планетарный двухступенчатый
• Фреза: Стальной диск с твердосплавными зубьями
• Система регулировки глубины: Винтовой механизм с цифровой шкалой
• Привод движения: Цепная передача на задние колеса
• Система пылеудаления: Патрубок с быстросъемным соединением
• Бак для воды: Емкость 25 л для системы охлаждения

• Фрезеровальная машина MC10E
• Фреза с твердосплавными зубьями
• Набор ключей для обслуживания
• Патрубок для пылеудаления
• Руководство по эксплуатации
• Паспорт оборудования

• Ежесменно (8 часов):
  • Очистка рабочих органов от пыли и загрязнений
  • Проверка состояния фрезы
  • Контроль уровня воды в баке
  • Проверка затяжки резьбовых соединений
• Еженедельно (40 часов):
  • Проверка состояния щеток электродвигателя
  • Контроль уровня масла в редукторе
  • Проверка цепи привода движения
  • Очистка системы пылеудаления
• Ежемесячно (176 часов):
  • Замена масла в редукторе
  • Проверка износа фрезы
  • Диагностика электрических компонентов
  • Профилактика системы охлаждения

• Фреза с твердосплавными зубьями: Ресурс 400-500 м²
• Масло редукторное: ISO VG 150, 1.2 л
• Щетки электродвигателя: Комплект, ресурс 800-1000 часов
• Фильтр системы пылеудаления: Сменный фильтр

• Тип оборудования: Самоходная фрезеровальная машина
• Модель: KOMAN MC10E
• Питание: 380В, 3 фазы, 50 Гц
• Мощность: 7.5 кВт
• Ширина фрезерования: 300 мм
• Глубина фрезерования: 0-10 мм
• Скорость движения: 5-20 м/мин
• Производительность: 30-60 м²/ч
• Габариты: 1200×600×900 мм
• Масса: 280 кг
