1. ОБЩЕЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ

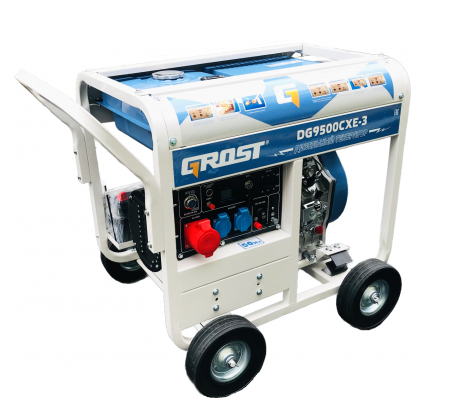

Модель GROST DG9500CXE-3 — это профессиональная портативная дизельная электростанция средней мощности, предназначенная для резервного и аварийного электроснабжения в однофазных и трехфазных сетях. Она занимает промежуточное положение в линейке, сочетая солидную выходную мощность, универсальность трехфазного/однофазного напряжения и сохраняя при этом конструктивную простоту одноцилиндрового двигателя.

Ключевая задача: обеспечение надежным автономным и резервным электропитанием малых производств, строительных объектов, загородных домов с трехфазным вводом и других объектов, где требуется универсальный и мощный источник энергии.

2. КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Силовая установка: Одноцилиндровый дизельный двигатель HP1105FE с воздушным охлаждением. Мощность двигателя — 15 л.с., что является одним из высших показателей для одноцилиндровой схемы в этой серии.

• Электрическая часть:

  • Тип альтернатора: Синхронный, с медными обмотками и системой автоматической стабилизации напряжения (AVR).

  • Выходное напряжение: 220 / 380 В, трехфазное.

  • Номинальная мощность: 9 000 Вт.

  • Максимальная (пиковая) мощность: 9 500 Вт.

  • Частота тока: 50 Гц.

  • Выход постоянного тока: 12В / 8.3А для зарядки аккумуляторов.

• Интерфейсы и подключения:

  • Розетки 220В: 2 шт. (для однофазных потребителей).

  • Розетка 380В: 1 шт. (трехфазная).

  • Разъем для подключения ATS: Присутствует (автоматика приобретается отдельно).

  • Сварочная розетка: Отсутствует.

• Эксплуатационные характеристики:

  • Емкость топливного бака: 12,5 л.

  • Уровень шума: 85 дБ.

  • Способ запуска: Электростартер.

  • Габариты (ДхШхВ): 810 x 590 x 710 мм.

  • Снаряженная масса (нетто): 138 кг, полная (брутто) — 148 кг.

3. КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Генератор выполнен на прочной стальной раме, адаптированной для транспортировки с помощью транспортировочных колес и ручек. Несмотря на мощность, сохраняет портативность. Стандартная комплектация включает все необходимое для начала работы: двигатель с альтернатором, топливный бак, аккумулятор, панель управления с приборами контроля. Блок АВР в комплект не входит.

4. ЭКСПЛУАТАЦИЯ, РАСХОДНЫЕ МАТЕРИАЛЫ И ОБСЛУЖИВАНИЕ

• Регламентное обслуживание: Требует регулярного ТО в соответствии с регламентом для одноцилиндрового дизельного двигателя HP1105FE. Важно соблюдать межсервисные интервалы замены масла, воздушного, топливного и масляного фильтров.

• Расходные материалы и запчасти: Моторное масло для дизельных двигателей (рекомендуемый класс вязкости — согласно сезону), комплекты фильтров, свеча накаливания, аккумулятор 12В.

• Сервис: Конструкция ремонтопригодна. Для гарантийного и сложного ремонта рекомендуется обращаться в авторизованные сервисные центры. Распространенность двигательной платформы облегчает поиск запчастей.

5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ И СТОИМОСТЬ

Стоимость модели DG9500CXE-3 формируется как баланс между мощностью, надежностью и конструктивной простотой.

1. Оптимальное соотношение мощности и цены: По сравнению с младшими моделями, она предлагает значительно большую мощность (9 кВт) для решения более серьезных задач, но при этом сохраняет экономию за счет использования одноцилиндрового двигателя, который проще и дешевле в обслуживании, чем двухцилиндровый (как у DG13000CXE-3).

2. Универсальность трехфазного выхода: Возможность работы с трехфазными потребителями расширяет сферу применения, что делает генератор более универсальной и, следовательно, экономически выгодной инвестицией по сравнению с покупкой отдельного однофазного агрегата.

3. Надежные компоненты: Применение синхронного альтернатора с медной обмоткой и AVR защищает дорогостоящее подключенное оборудование от скачков напряжения, снижая потенциальные затраты на его ремонт.

Вывод: Эта модель представляет собой разумный компромисс для пользователей, которым необходима трехфазная мощность около 9 кВт, но нет потребности в сварочной функции или максимальной автономности.

6. ОБЛАСТИ ПРИМЕНЕНИЯ

• Строительные площадки среднего масштаба: Питание групп электроинструмента, лебедок, компрессоров, вибраторов, освещения.

• Обеспечение объектов с трехфазным вводом: Загородные дома и коттеджи с трехфазным подключением, небольшие автомастерские, фермерские хозяйства (для питания оборудования типа кормораздатчиков, насосов).

• Резервное питание коммерческих объектов: Небольшие магазины, кафе, мастерские, офисные здания, где часть оборудования требует трехфазного напряжения.

• Временное электроснабжение: Организация питания на выездных мероприятиях, ярмарках, полевых работах, где требуется мощность для работы нескольких зон потребления одновременно.

7. ПРАКТИЧЕСКАЯ ЦЕННОСТЬ И ЭФФЕКТИВНОСТЬ

Модель GROST DG9500CXE-3 позволяет централизованно запитать широкий спектр оборудования, сокращая количество источников энергии на объекте.

• Масштаб решаемых задач: Генератор способен обеспечить работу набора оборудования суммарной мощностью до 9 кВт. Например: трехфазный асинхронный двигатель станка (4 кВт) + мощный перфоратор (1.5 кВт) + компрессор (2.2 кВт) + освещение (1 кВт).

• Замещение оборудования: Один DG9500CXE-3 заменяет два-три менее мощных однофазных генератора, устраняя необходимость их синхронизации, распределения нагрузки и обслуживания нескольких двигателей. Также он заменяет необходимость в отдельном преобразователе фазы для трехфазных потребителей.

• Экономия времени и трудозатрат:

  • Упрощение логистики и управления: Один агрегат проще доставить, установить и контролировать, чем несколько.

  • Автоматизация (с АВР): При интеграции с блоком АВР обеспечивает бесперебойное питание трехфазных систем без участия оператора.

  • Сокращение персонала: Для контроля за работой одной установки достаточно 1 оператора.

8. ОБУЧЕНИЕ ПЕРСОНАЛА

Управление генератором требует понимания основ трехфазных сетей.

• Базовые операции: Процедуры пуска, останова и визуального контроля аналогичны другим моделям и осваиваются за 30-60 минут.

• Ключевой момент для обучения: Обязательным и критически важным является обучение правилам расчета и равномерного распределения нагрузки между тремя фазами. Неравномерная нагрузка (перекос фаз) является наиболее частой причиной выхода из строя трехфазных генераторов.

• Быстрая смена оператора: При наличии четкой инструкции по распределению нагрузки смена оператора не представляет сложности.

9. СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО ЗАДАНИЯ (ТЗ) / ТЕНДЕРА

10. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)

• Вопрос: В чем основное отличие этой модели от DG9000CXE-3 (8.5 кВт)?
  Ответ: Основное отличие — мощность и двигатель. DG9500CXE-3 имеет более мощный двигатель (15 л.с. против 12.5 л.с.) и, соответственно, более высокую номинальную (9 кВт против 8 кВт) и максимальную (9.5 кВт против 8.5 кВт) выходную мощность. Это дает больший запас по нагрузке и потенциально больший ресурс при одинаковой фактической нагрузке.

• Вопрос: Можно ли от этого генератора запитать обычные домашние розетки 220В?
  Ответ: Да, абсолютно. Для этого предназначены две однофазные розетки 220В на панели управления. Важно лишь не превышать общую мощность, потребляемую от этих розеток, и равномерно распределять ее между фазами (если розетки подключены к разным фазам).

• Вопрос: Насколько критичен перекос фаз и как его избежать?
  Ответ: Перекос фаз критичен. Для его избежания необходимо максимально равномерно распределять однофазных потребителей между тремя фазами. Например, если у вас три мощных однофазных инструмента, лучше подключить каждый к своей фазе. Использование трехфазного автомата защиты помогает отключить генератор при возникновении опасного перекоса.

• Вопрос: Хватит ли мощности, чтобы запустить трехфазный двигатель, например, на 5.5 кВт?
  Ответ: Да, номинальной мощности генератора (9 кВт) для этого достаточно. Однако важно учитывать пусковые токи асинхронных двигателей, которые могут в 3-7 раз превышать номинальные. Максимальная мощность генератора (9.5 кВт) должна быть больше пусковой мощности двигателя. Для двигателя 5.5 кВт с обычным пуском это обычно возможно.

• Вопрос: Где найти руководство по эксплуатации?
  Ответ: Инструкцию на русском языке следует запрашивать у официального продавца при покупке или искать в разделе поддержки на сайте GROST.
