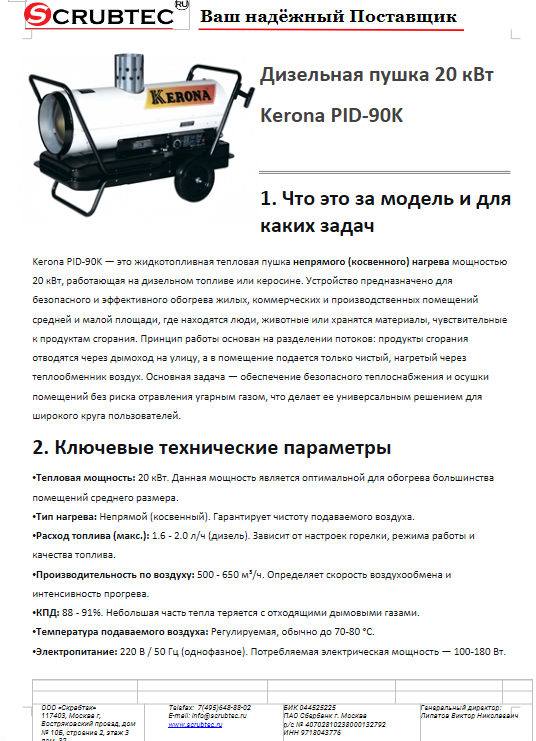

Дизельная пушка 20 кВт Kerona PID-90K

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. Что это за модель и для каких задач

2. Ключевые технические параметры

• Тепловая мощность: 20 кВт. Данная мощность является оптимальной для обогрева большинства помещений среднего размера.

• Тип нагрева: Непрямой (косвенный). Гарантирует чистоту подаваемого воздуха.

• Расход топлива (макс.): 1.6 - 2.0 л/ч (дизель). Зависит от настроек горелки, режима работы и качества топлива.

• Производительность по воздуху: 500 - 650 м³/ч. Определяет скорость воздухообмена и интенсивность прогрева.

• КПД: 88 - 91%. Небольшая часть тепла теряется с отходящими дымовыми газами.

• Температура подаваемого воздуха: Регулируемая, обычно до 70-80 °C.

• Электропитание: 220 В / 50 Гц (однофазное). Потребляемая электрическая мощность — 100-180 Вт.

• Диаметр дымохода: 80 мм. Стандартный размер, упрощающий подбор и монтаж дымоходной системы.

• Уровень шума: 45 - 55 дБ. Низкий уровень шума позволяет использовать пушку в коммерческих и жилых помещениях без значительного дискомфорта.

• Масса: 18 - 23 кг.

3. Обоснование стоимости

Стоимость модели PID-90K, по сравнению с пушками прямого нагрева аналогичной мощности, выше, что обосновано следующими факторами:

• Наличие теплообменника: Основной дорогостоящий узел. Изготавливается из жаропрочной стали, должен обеспечивать высокую теплопередачу и абсолютную герметичность на весь срок службы. Производство теплообменника сложнее, чем камеры сгорания прямого типа.

• Конструкция с двумя контурами: Требует более сложной инженерной компоновки с раздельными воздушными трактами для процесса горения и для нагреваемого воздуха, что увеличивает затраты на материалы и сборку.

• Система отвода продуктов сгорания: Необходимость оснащения устройства дымоходным патрубком и комплектующими для его монтажа входит в стоимость решения.

• Двухвентиляторная система: Наличие двух отдельных вентиляторов (для горения и для подачи чистого воздуха) с соответствующими электродвигателями.

• Система управления и безопасности: Включает термостат для поддержания температуры, обязательные датчики перегрева и контроля пламени (фотоэлемент или ионизационный датчик). Эти элементы повышают безопасность и удобство эксплуатации.

• Бренд и качество сборки: Kerona (Южная Корея) позиционируется как бренд с повышенным вниманием к качеству компонентов, надежности и долговечности, что отражается в цене по сравнению с бюджетными аналогами.

4. Области применения

• Жилые и коммерческие помещения: Обогрев и сушка коттеджей, дач, гаражей, мастерских, магазинов, офисов, кафе.

• Строительство и ремонт: Идеальное решение для сушки и прогрева квартир после отделочных работ (штукатурка, стяжка, покраска), просушки помещений после затоплений.

• Сельское хозяйство: Отопление небольших теплиц, животноводческих помещений (телятники, птичники), где чистота воздуха критически важна.

• Складские и подсобные помещения: Обогрев складов площадью до 150-200 м² с товарами, не допускающими загрязнения продуктами горения.

• Автосервисы и автомойки: Быстрый прогрев боксов для комфортной работы персонала.

• Спортивные объекты: Обогрев небольших спортзалов, раздевалок.

5. Результат и ценность. Масштаб

Результат: Быстрое достижение и поддержание комфортной температуры в закрытом помещении с одновременным снижением относительной влажности воздуха.

Ценность:

• Безопасность: Полное исключение риска отравления угарным газом. Возможность длительной и круглосуточной работы в присутствии людей и животных.

• Эффективность и автономность: Мощности 20 кВт достаточно для эффективного обогрева утепленного помещения объемом 400-600 м³ (площадь 130-200 м² при высоте 3 м). Одной заправки бака хватает на 10-12 часов работы.

• Экономичность: Себестоимость 1 кВт*ч тепла, полученного от сжигания дизельного топлива, в 2.5-3.5 раза ниже, чем при использовании электрических обогревателей суммарной мощностью 20 кВт.

• Мобильность и простота использования: Относительно небольшой вес и наличие колес позволяют легко перемещать пушку. Подключение к стандартной розетке 220В.

• Универсальность: Может использоваться как временный (мобильный) источник тепла с быстрым развертыванием, так и как полустационарный обогреватель.

6. Замена оборудования и экономия трудозатрат

• Заменяемое оборудование:

  • 2-3 электрических тепловентилятора мощностью 2-3 кВт каждый, создающих высокую нагрузку на сеть и менее эффективно распределяющих тепло.

  • Дизельная пушка прямого нагрева аналогичной мощности, которую нельзя использовать в жилых и плохо вентилируемых помещениях.

  • Газовый конвектор или пушка, требующие подвода газа или частой замены баллонов.

• Экономия времени:

  • На подготовку к работе: Установка временного дымохода через окно занимает 10-15 минут. Организация стационарного отопления требует значительно больше времени.

  • На прогрев: Благодаря мощному направленному потоку теплого воздуха, помещение прогревается в 2-3 раза быстрее, чем при использовании масляных радиаторов или инфракрасных обогревателей.

• Замена рабочих: Одна автоматизированная пушка с термостатом работает самостоятельно, освобождая рабочего от необходимости постоянного контроля и обслуживания нескольких отдельных обогревателей.

7. Простота обучения персонала

Обучение оператора является простым и быстрым благодаря интуитивно понятному управлению и снятию главного риска (угарный газ):

1. Основы безопасности: Разъяснение важности проверки дымохода на наличие тяги перед каждым запуском. Объяснение, что даже при непрямом нагреве необходим отвод продуктов сгорания.

2. Процедура запуска: Наглядный показ: установка пушки, подключение дымоходного рукава, заправка топлива, включение в сеть, установка термостата, запуск.

3. Контроль работы: Обучение определению нормального режима работы по звуку, проверка индикаторов на панели управления.

4. Базовое обслуживание: Демонстрация очистки воздушного фильтра (при наличии), проверки уровня топлива.

Обучение занимает 20-30 минут. Смена оператора не требует специальной подготовки при наличии краткой инструкции. Ключевой момент — не забывать про дымоход.

8. Конструкция и комплектация

• Корпус: Стальной, состоит из двух основных отсеков: отсек горелки с теплообменником и отсек вентилятора подачи чистого воздуха.

• Горелка: Как правило, испарительного типа. Включает топливный насос, топливопровод, испаритель, электроды пьезорозжига.

• Теплообменник: Трубчатый или пластинчатый, окружающий камеру сгорания. Изготавливается из стали с антикоррозионным покрытием.

• Вентиляторы: Два осевых вентилятора: один для подачи воздуха в камеру сгорания, второй — для забора холодного воздуха из помещения, его прокачки через теплообменник и нагнетания нагретого воздуха обратно в помещение.

• Блок управления: Панель с выключателем, регулятором температуры (термостат), индикатором работы. Датчик перегрева и контроля пламени.

• Топливный бак: Встроенный, объемом 15-20 литров.

• Дымоходный патрубок: Расположен в задней или верхней части корпуса.

• Ходовая часть: Рама с колесами и ручкой для транспортировки.

• Комплектация: Пушка, комплект для монтажа дымохода (гибкий рукав 1-1.5 м, колено, хомут), инструкция по эксплуатации на русском языке.

9. Эксплуатация, расходники и сервис

• Эксплуатация:

  • Обязательное условие: Подключение дымохода для отвода выхлопных газов на улицу. Работа без дымохода запрещена.

  • Расположение: Установка на ровную, устойчивую, негорючую поверхность на расстоянии не менее 1-1.5 м от стен и легковоспламеняющихся предметов.

  • Вентиляция: Обеспечение притока свежего воздуха в помещение для замещения отводимых газов и процесса горения.

  • Топливо: Использование качественного дизельного топлива или керосина. Зимой — применение зимних или арктических сортов дизеля.

• Расходные материалы:

  • Топливо: Основной расходник.

  • Воздушный фильтр: Сетчатый фильтр на входе вентилятора, требующий периодической очистки.

  • Фильтр топливный (если установлен в топливной магистрали).

• Сервис: Регулярное обслуживание необходимо для долговечности и безопасности:

  • Еженедельно (при интенсивной работе): Очистка воздушного фильтра.

  • Ежемесячно или после 200-300 часов работы: Очистка камеры сгорания и теплообменника от сажи — наиболее важная процедура. Накопление сажи резко снижает КПД и может привести к перегреву.

  • Ежесезонно: Проверка состояния дымохода, очистка электродов розжига, общий осмотр.

10. Краткая спецификация (для ТЗ/тендера)

11. Часто задаваемые вопросы

В: Можно ли использовать эту пушку в жилом доме, где есть дети?
О: Да, это безопасно при условии правильного монтажа дымохода. Поскольку все продукты сгорания выводятся на улицу, в помещение поступает только чистый горячий воздух. Это основное преимущество пушек непрямого нагрева перед прямыми.

В: Что будет, если забыть подключить дымоход?
О: При запуске без дымохода продукты сгорания (включая угарный газ) начнут поступать прямо в помещение, создавая смертельную опасность для всех находящихся внутри. Современные модели часто имеют датчики, препятствующие запуску или отключающие горелку при недостаточной тяге, но полагаться только на них нельзя.

В: На сколько часов работы хватит полного бака?
О: При непрерывной работе на максимальной мощности (20 кВт) и расходе 1.8 л/ч, бака объемом 18 литров хватит примерно на 10 часов. При работе на средних настройках или в режиме поддержания температуры (с помощью термостата) время работы увеличивается.

В: Почему пушка может начать плохо пахнуть или дымить?
О: Основные причины: 1) Загрязнение теплообменника сажей — требуется очистка. 2) Использование некачественного или неподходящего топлива (например, летний дизель зимой). 3) Проблемы с тягой в дымоходе (засор, слишком большая длина). 4) Забит воздушный фильтр, что нарушает процесс горения.

.
