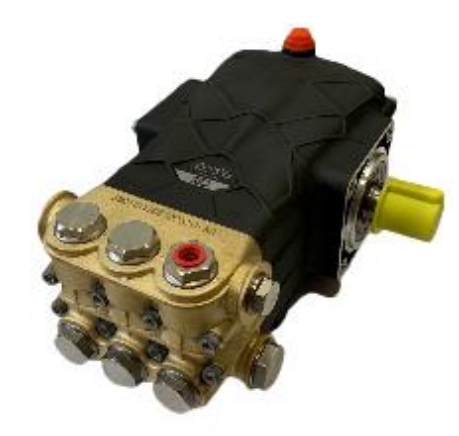

Насос высокого давления BM 15.20 N (межосевое расстояние 87мм)

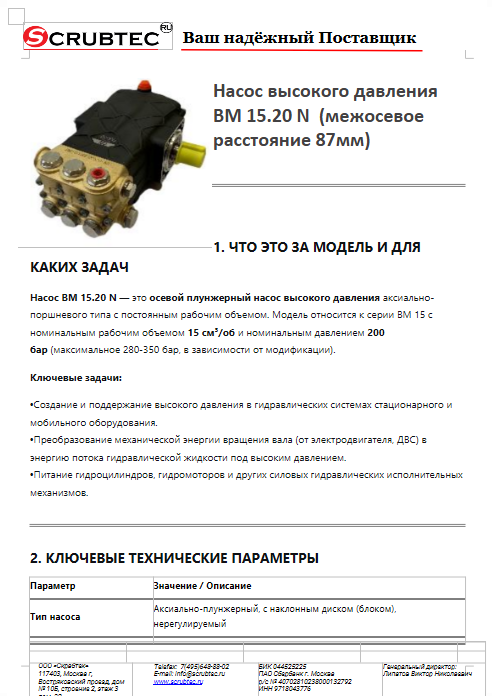

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

1. ЧТО ЭТО ЗА МОДЕЛЬ И ДЛЯ КАКИХ ЗАДАЧ

Насос BM 15.20 N — это осевой плунжерный насос высокого давления аксиально-поршневого типа с постоянным рабочим объемом. Модель относится к серии BM 15 с номинальным рабочим объемом 15 см³/об и номинальным давлением 200 бар (максимальное 280-350 бар, в зависимости от модификации).

Ключевые задачи:

• Создание и поддержание высокого давления в гидравлических системах стационарного и мобильного оборудования.

• Преобразование механической энергии вращения вала (от электродвигателя, ДВС) в энергию потока гидравлической жидкости под высоким давлением.

• Питание гидроцилиндров, гидромоторов и других силовых гидравлических исполнительных механизмов.

2. КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

3. ОБОСНОВАНИЕ СТОИМОСТИ

Стоимость насоса BM 15.20 N обусловлена следующими факторами:

• Конструкция и материалы: Использование высокопрочных подшипников качения, плунжеров из легированной стали, точно обработанной юбки поршней и блока цилиндров, износостойких распределительных дисков (башмаков).

• Точность изготовления: Прецизионная обработка ответственных пар трения (плунжер/гильза, блок/распределитель) для обеспечения высокого объемного КПД и долговечности.

• Качество и надежность: Расчет на непрерывную работу в тяжелых условиях, что требует повышенного запаса прочности компонентов.

• Бренд и доступность: Насосы данной серии производятся по лицензии или как аналоги оригинальных конструкций (например, Bosch Rexroth, Sauer-Danfoss, Kawasaki) и позиционируются как надежная замена с хорошим соотношением цена/качество.

• Ремонтопригодность: Конструкция позволяет проведение профессионального ремонта с заменой изношенных групп, что продлевает общий жизненный цикл.

4. ОБЛАСТИ ПРИМЕНЕНИЯ

• Дорожно-строительная техника: уплотнители катков, системы подъема/опускания рабочих органов асфальтоукладчиков.

• Коммунальная техника: мусоровозы, подметально-уборочные машины, автовышки.

• Сельскохозяйственная техника: гидросистемы разбрасывателей удобрений, пресс-подборщиков, некоторых типов погрузчиков.

• Станочное оборудование: гидравлические прессы небольшой мощности, гибочные станки, зажимные механизмы.

• Промышленные установки: гидравлические приводы конвейеров, смесителей, испытательные стенды.

• Лесозаготовительная техника: манипуляторы, приводы захватов.

5. РЕЗУЛЬТАТ / ЦЕННОСТЬ. МАСШТАБИРОВАНИЕ

Результат: Стабильная и надежная подача гидравлической мощности в систему под высоким давлением.

Ценность и масштаб:

• Для малого предприятия (1-2 единицы техники): Гарантированная работоспособность критически важного узла. Снижение риска простоя дорогостоящей техники из-за выхода насоса из строя.

• Для среднего парка (10-15 машин): Унификация запчастей. Использование одного типа насоса на разных машинах упрощает складской учет, закупку расходников и обучение ремонтного персонала.

• Для крупного эксплуатанта или производителя техники: Предсказуемые характеристики и срок службы, позволяющие точно планировать сервисные интервалы и рассчитывать ресурс гидросистемы в целом. Возможность закупать по оптовой цене.

6. ЭФФЕКТИВНОСТЬ: ЗАМЕНА ОБОРУДОВАНИЯ И ЭКОНОМИЯ

• Замена устаревшего оборудования: Один насос BM 15.20 N может заменить 2-3 шестеренных насоса аналогичной подачи, но не способных создать давление выше 160-180 бар, что часто приводит к необходимости их параллельной установки.

• Экономия времени на ТО: Конструкция с высоким ресурсом увеличивает межсервисные интервалы по сравнению с более дешевыми аналогами. Экономия на трудозатратах механика — до 10-15 часов в год на единицу техники за счет сокращения количества регулировок и замен.

• Замена рабочей силы: Насос не заменяет рабочих напрямую, но его надежность сокращает потребность в ремонтном персонале для аварийного вмешательства. Один квалифицированный механик может обслуживать большее количество машин, так как их гидросистемы требуют меньше внимания.

• Сохранение качества: Высокий и стабильный КПД обеспечивает точность и повторяемость работы гидроприводов (например, плавность подъема стрелы), что напрямую влияет на качество выполняемых работ (укладка асфальта, позиционирование груза).

7. ОБУЧАЕМОСТЬ ПЕРСОНАЛА

• Для оператора: Обучение не требуется. Управление техникой с таким насосом стандартно.

• Для механика/гидравлика: Обучение простое. Стандартная для аксиально-плунжерных насосов конструкция знакома большинству специалистов.

  • Базовое обслуживание (контроль уровня и чистоты масла, проверка на утечки) осваивается за 1-2 инструктажа.

  • Замена насоса в сборе — процедура, аналогичная замене любого другого насоса, требует стандартных навыков слесаря-гидравлика.

  • Капитальный ремонт (переборка) требует специальных знаний, но наличие детальных инструкций и ремонтных комплектов делает процесс типовым. Обучение ремонту займет 3-5 дней для механика с опытом работы в гидравлике.

8. КОНСТРУКЦИЯ И КОМПЛЕТАЦИЯ

Базовая конструкция:

1. Корпус (картер).

2. Вал привода с коническими роликоподшипниками.

3. Наклонный диск (шайба).

4. Блок цилиндров с плунжерами (поршнями).

5. Распределительное устройство (золотниковая пара).

6. Крышка с портами всасывания и нагнетания.

7. Уплотнения: сальник вала, торцевые уплотнения, уплотнительные кольца.

Типовая комплектация: Насос в сборе, часто с установленными предохранительными клапанами (в корпусе или выносными). Фланцы, муфты и трубопроводы — опционально, по запросу.

9. ЭКСПЛУАТАЦИЯ, РАСХОДНИКИ И СЕРВИС

• Пуск: Обязательное заполнение гидравлической жидкостью перед первым пуском. Проверка направления вращения (обычно правое).

• Эксплуатация: Контроль температуры жидкости (оптимально 40-60°C), фильтрации (чистота масла по ISO 4406: 18/16/13 или лучше), уровня и отсутствия кавитации (шипение на входе).

• Основные расходники: Ремкомплекты уплотнений (сальник вала, манжеты, O-rings), ремкомплект группы ротор-плунжеры-распределитель (восстановленная юбка). Фильтры гидравлической жидкости (в системе).

• Сервисное обслуживание: Визуальный контроль ежесменно. Замена масла и фильтров согласно регламенту техники (250-500 моточасов). Диагностика по падению производительности или повышению шума.

• Сервисные центры: Доступны в большинстве крупных городов России. Ремонт и поставка запчастей хорошо налажены.

10. КРАТКАЯ СПЕЦИФИКАЦИЯ (ДЛЯ ТЗ/ТЕНДЕРА)

plaintext

Насос гидравлический аксиально-плунжерный нерегулируемый.
Модель: BM 15.20 N (аналог серии 15.2).
Межосевое расстояние: 87 мм.
Рабочий объем: 15 см³/об.
Номинальное давление: 200 бар.
Максимальное давление: 280 бар.
Номинальная частота вращения: 1500 об/мин.
Максимальная частота вращения: 2200 об/мин.
Присоединение вала: Цилиндрический вал со шпонкой [указать размер, напр. 25x55x10].
Порты: Вход/Выход – резьба SAE 1" или M22x1.5 [уточнить].
Рабочая жидкость: Минеральное масло И-Г-А по ГОСТ 17479.1-85 (HLP по DIN 51524), вязкость 25-36 сСт.
Требуемая чистота масла: Класс не ниже 18/16/13 по ISO 4406.
Производитель/Поставщик: [Указать предпочтительного, напр., "Гидравлика и Пневматика", "ГидроСервис" и т.д.].

11. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

В1: Это полный аналог насоса Bosch Rexroth A15VSO?
О1: Нет, это нерегулируемый насос. BM 15.20 N — это насос постоянной производительности (фиксированного объема), а A15VSO — регулируемый. Межосевое расстояние 87 мм совпадает, что делает его геометрическим аналогом по посадочным местам, но не функциональным.

В2: Как определить направление вращения?
О2: Со стороны вала. Правое (по часовой стрелке) является стандартным для большинства применений. Перед монтажом уточните в документации.

В3: Можно ли использовать насос в режиме гидромотора?
О3: Некоторые модификации допускают кратковременный или аварийный режим работы мотора, но это не рекомендуется для постоянной эксплуатации. Конструкция оптимизирована именно для насосного режима.

В4: Что чаще всего выходит из строя и почему?
О4: Основные причины:
1. Загрязнение масла → износ распределительной пары и плунжерной группы.
2. Кавитация (подсос воздуха, забит фильтр всасывания) → разрушение поверхности блока цилиндров.
3. Перегрев масла (>80°C) → потеря вязкости, ускоренный износ и старение уплотнений.

В5: Где найти инструкцию по ремонту?
О5: Инструкции по обслуживанию и ремонту обычно предоставляет поставщик или производитель насоса. Для предварительного ознакомления можно найти руководства по аналогичным насосам серии BM.
