Бензиновая мотопомпа для грязной воды KOMAN KPT80-26

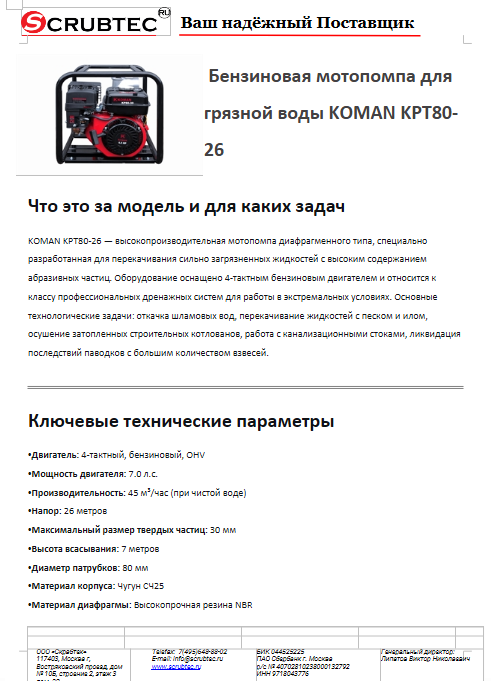

Презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Ключевые технические параметры

• Двигатель: 4-тактный, бензиновый, OHV

• Мощность двигателя: 7.0 л.с.

• Производительность: 45 м³/час (при чистой воде)

• Напор: 26 метров

• Максимальный размер твердых частиц: 30 мм

• Высота всасывания: 7 метров

• Диаметр патрубков: 80 мм

• Материал корпуса: Чугун СЧ25

• Материал диафрагмы: Высокопрочная резина NBR

• Материал клапанов: Износостойкая сталь Hardox 400

• Топливный бак: 6.0 л

• Расход топлива: 2.4 л/час

• Вес: 68 кг

• Габариты: 650×520×520 мм

Обоснование стоимости

• Диафрагменная конструкция насоса — возможность перекачивания жидкостей с содержанием твердых частиц до 25% compared to 5-8% у центробежных моделей

• Клапаны из стали Hardox 400 — износостойкость в 3 раза выше compared to стандартных стальных клапанов

• Усиленная рама из стального профиля — защита от деформации при транспортировке compared to штампованным конструкциям

• Двойная система фильтрации топлива — увеличение ресурса карбюратора на 40% compared to одинарным фильтрам

• Виброизолирующее крепление двигателя — снижение вибрации на 35% compared to жесткому креплению

• Защитный кожух на всасывающем патрубке — предотвращение попадания камней и мусора размером более 35 мм

Области применения

• Строительные площадки: откачка шламовых вод из котлованов, дренаж заболоченных участков

• Горнодобывающая промышленность: перекачивание пульпы, откачка шахтных вод с механическими примесями

• Коммунальное хозяйство: очистка ливневых коллекторов, откачка канализационных колодцев

• Сельское хозяйство: осушение силосных ям, перекачивание жидких удобрений

• Промышленность: откачка промышленных стоков с абразивными частицами

• Аварийные службы: ликвидация последствий наводнений с большим количеством ила и песка

Какой результат/ценность, причём количество/масштаб. Детально

Производительность в различных режимах:

• При перекачивании чистой воды: 45-48 м³/час

• При работе с илом (20% твердых): 35-38 м³/час

• При перекачивании пульпы (25% твердых): 25-28 м³/час

• Максимальный напор: 26 метров

Эксплуатационные показатели:

• Время откачки котлована 15×15×2 м с илом: 8-10 часов

• Максимальная глубина всасывания: 7 метров

• Рабочий ресурс диафрагмы: 800-1000 часов

• Температурный диапазон перекачиваемой жидкости: +1°C до +60°C

Экономический эффект: При использовании на строительной площадке вместо нескольких маломощных насосов экономия составляет 6-8 человеко-дней в неделю. Срок окупаемости compared to аренды аналогичного оборудования — 2-3 месяца.

Какое кол-во оборудование он заменяет и какого. Сколько сэкономит времени в трудозатратах. Сколько заменяет рабочих благодаря его использованию при условии сохранения качества.

• Заменяемое оборудование:

  • 2-3 центробежные мотопомпы для чистой воды

  • Ручную откачку силами 8-10 рабочих

  • Вакуумные ассенизаторские установки

• Экономия времени: На откачке илистых масс объемом 400 м³:

  • Ручная откачка: 30-35 часов (8 рабочих)

  • Центробежные насосы: 15-18 часов (частые засоры)

  • KOMAN KPT80-26: 10-12 часов (1 оператор)

  • Экономия времени: 60-70%

• Замена рабочей силы: Один оператор с мотопомпой заменяет:

  • 8-10 рабочих с ручным оборудованием

  • 2-3 операторов с насосами для чистой воды
    Обеспечивая при этом:

  • Стабильную работу с сильно загрязненными жидкостями

  • Отсутствие простоев из-за засорения

  • Снижение затрат на обслуживание на 45-50%

На сколько легко обучить персонал, в случае быстрой смены оператора.

Программа обучения (5 часов):

Теоретическая часть (2 часа):

• Принципы работы диафрагменных насосов

• Особенности работы с абразивными средами

• Техника безопасности при работе с загрязненными жидкостями

• Правила подбора и установки всасывающих фильтров

Практическая часть (3 часа):

• Подготовка к запуску и заливка (40 мин)

• Запуск и работа с различными типами загрязнений (60 мин)

• Замена диафрагмы и клапанов (50 мин)

• Техническое обслуживание (30 мин)

Критерии аттестации:

• Время замены расходных материалов: не более 20 минут

• Правильность определения типа загрязнения: 100%

• Реакция на засорение: не более 5 минут

Конструкция и комплектация

Основные компоненты:

Силовая установка:

• 4-тактный бензиновый двигатель OHV

• Ручная система запуска

• Воздушное охлаждение с защитой от перегрева

Насосная часть:

• Чугунный корпус с усиленными ребрами жесткости

• Диафрагма из маслобензостойкой резины NBR

• Клапанная система из стали Hardox 400

• Камера с самоочищающейся конструкцией

Вспомогательные системы:

• Встроенный ресивер для сглаживания пульсаций

• Защитный фильтр грубой очистки

• Антивибрационные опоры

• Транспортировочные рукоятки

Комплектация:

• Мотопомпа в сборе

• Всасывающий патрубок с защитной сеткой

• Набор инструментов для ТО

• Запасная диафрагма и комплект клапанов

• Руководство по эксплуатации

• Гарантийный талон

Эксплуатация, расходники и сервис

График технического обслуживания:

*Ежесменно (8-10 часов):*

• Контроль уровня масла в двигателе

• Очистка защитного фильтра

• Проверка состояния диафрагмы

• Визуальный осмотр клапанной группы

Еженедельно (50 часов):

• Замена моторного масла

• Проверка и регулировка клапанов

• Очистка топливной системы

• Контроль затяжки резьбовых соединений

Ежемесячно (200 часов):

• Замена диафрагмы

• Проверка состояния клапанов

• Регулировка системы зажигания

• Полная диагностика насосной части

Основные расходные материалы:

• Моторное масло SAE 10W-30: 0.6 л

• Диафрагма: 1 шт/800 часов

• Комплект клапанов: 1 шт/1200 часов

• Воздушный фильтр: 1 шт/100 часов

• Топливный фильтр: 1 шт/200 часов

Краткая спецификация (для ТЗ/тендера)

• Тип: Диафрагменная мотопомпа для грязной воды

• Модель: KOMAN KPT80-26

• Производительность: 45 м³/час

• Напор: 26 м

• Максимальный размер частиц: 30 мм

• Высота всасывания: 7 м

• Диаметр патрубков: 80 мм

• Мощность двигателя: 7.0 л.с.

• Топливный бак: 6.0 л

• Материал корпуса: Чугун СЧ25

• Габариты: 650×520×520 мм

• Масса: 68 кг

Часто задаваемые вопросы

Вопрос: С какими типами загрязнений может работать помпа?
Ответ: Жидкости с содержанием песка, ила, глины, мелкого гравия размером до 30 мм. Концентрация твердых частиц — до 25% по объему.

Вопрос: Как часто нужно менять диафрагму?
Ответ: В среднем каждые 800 моточасов. Ресурс зависит от абразивности перекачиваемой среды.

Вопрос: Можно ли перекачивать химически агрессивные жидкости?
Ответ: Только нейтральные среды. Для химически активных жидкостей требуется специальное исполнение.

Вопрос: Какое топливо рекомендуется?
*Ответ: Неэтилированный бензин АИ-92. Запрещается использование топлива с октановым числом ниже 92.*

Вопрос: Какая гарантия на оборудование?
Ответ: 12 месяцев на насосную часть, 6 месяцев на двигатель. Расходные материалы (диафрагма, клапаны) гарантии не подлежат.
