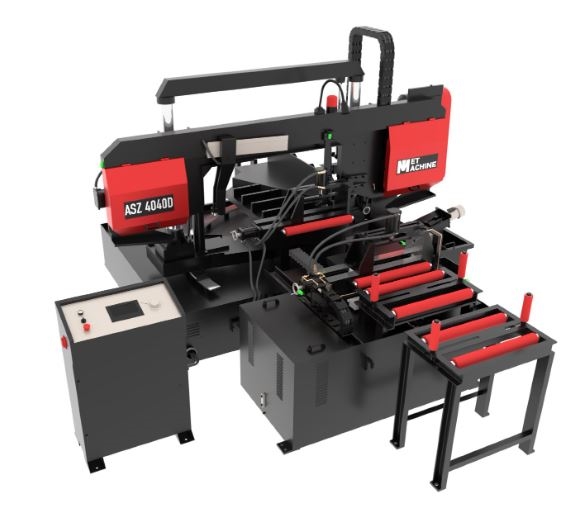

АВТОМАТИЧЕСКИЙ ЛЕНТОЧНОПИЛЬНЫЙ СТАНОК С ПОВОРОТНОЙ РАМОЙ ASZ4035-NL00T0

• Поточная отрезка заготовок с повторяемой длиной: мерные партии деталей под мехобработку и сборку.
• Рез под углом для рам, опор и металлоконструкций, где угловая геометрия влияет на сборку и точность (рез до -45°).
• Снижение себестоимости реза за счёт стабильной подачи, корректной СОЖ и повторяемого режима (скорость полотна 20–80 м/мин, регулировка через частотный преобразователь).
• Пакетная резка профиля/прутка при наличии подходящего прижима и оснастки (пакетный гидравлический прижим — установлен).

• Круг: Ø350 мм
• Квадрат: ☐ 350×350 мм

• Круг: Ø220 мм
• Прямоугольник:  ▭ 220 х 350 мм

• Угол реза: 90° / -45°, промежуточный угол регулируется.

• Автоматизация цикла: опускание/подъём рамы, автоматическая подача, завершение цикла по программе (автоматический станок, ЧПУ на русском языке).
• Точность подачи (в классе автоматов обычно заявляется уровень десятых миллиметра — проверять по паспорту).
• Управление: контроллер/ЧПУ, возможность серийных заданий, иногда — несколько шагов в одном цикле (ЧПУ на русском языке).

• Полотно: 4115×34×1.1 мм

• 20–80 м/мин (регулировка, частотный преобразователь — установлен).

• Направляющие: твердосплавные.

• Мощность двигателя: 4 кВт.
• Гидросистема (параметры для тисков, подачи, подъёма/опускания): гидромотор 1.5 кВт, бак гидростанции 60 л.
• СОЖ (бак, насос, подвод): бак СОЖ 50 л, мотор СОЖ 0.09 кВт, подача СОЖ — наличие.
• Электропитание: 380 В / 50 Гц.
• Главный привод: червячный редуктор.

Обоснование стоимости

Стоимость автоматического ленточнопила обычно формируется из следующих частей.

1) Жёсткая силовая механика

Тяжёлая станина и жёсткая компоновка уменьшают вибрации и “увод” полотна → стабильнее геометрия реза и выше ресурс (масса 3382 кг).

2) Гидравлика

4) Узел поворота (митер)

6) Логистика владения

Области применения

Где станок наиболее уместен

• Металлоконструкции: подготовка элементов с угловыми резами (до -45°).

• Машиностроение: заготовительный участок под мехобработку.

• Металлоцентры/склад металлопроката: мерная отрезка под заказ.

• Серийные производства: труба/профиль/пруток под сборочные процессы (в т.ч. пакетная резка при применении пакетного гидроприжима).

Какой результат/ценность (количество/масштаб — детально)

Ниже — прикладные эффекты, которые измеряются на участке.

5.1. Стабильность качества реза в серии

Автоматический цикл с управляемой подачей и СОЖ уменьшает разброс:

• по прямолинейности и перпендикулярности,

• по заусенцу и термонагрузке,

• по повторяемости длины в многократном резе.

5.2. Производительность (что меняется по факту)

Рост производительности достигается за счёт:

• уменьшения ручных действий (разметка, подвод, постоянный контроль),

• возможности пакетной резки при подходящей оснастке (пакетный гидроприжим — установлен),

• сокращения простоев на стружке, СОЖ и перенастройке (щётка стружки; магнитный сепаратор; рольганг).

Практичная метрика для сравнения — “резов/смену” или “заготовок/час” на ваших типовых сечениях и материалах.

 Сколько оборудования/людей заменяет и экономия трудозатрат

Базовый сценарий сравнения

Сравнивают три уровня:

• ручной рез,

• полуавтомат,

• автомат.

• ручной/полуавтомат: условно 40–90 секунд операторского времени на рез;
• автомат: условно 10–25 секунд операторского времени на рез.

Насколько легко обучить персонал при смене оператора

Почему обучение обычно быстрое

Оператор в основном:

• выбирает режим (скорость полотна 20–80 м/мин),

• задаёт длину/количество/угол,

• правильно базирует и фиксирует заготовку (гидрозажим; пакетный прижим),

• контролирует СОЖ/стружку/натяжение полотна (бак СОЖ 50 л, гидравлическое натяжение),

• выполняет базовое ТО.

Что включить в план обучения

• таблица режимов под основные материалы,

• чек-лист контроля перед запуском партии,

• критерии брака и корректирующие действия.

Конструкция и комплектация

Типовая конструкция автоматического станка этого класса

• станина и жёсткая компоновка узла пиления (двухколонная конструкция),

• поворотная рама с узлом фиксации угла (углы 90° / -45°),

• гидравлические тиски и прижим (гидрозажим; пакетный гидроприжим),

• автоподача и датчики (концевые выключатели; датчик обнаружения заготовки),

• СОЖ (бак 50 л; подача СОЖ; мотор СОЖ 0.09 кВт),

• система удаления стружки (щётка; встроенный контейнер с магнитным сепаратором),

• шкаф управления и пульт (ЧПУ на русском языке).

Комплектация, которую стоит фиксировать в договоре

• минимум 1–2 полотна (в комплекте 1 полотно 4115×34×1.1 мм),

• инструмент/ключи, паспорт/РЭ (руководство на русском языке — наличие),

• схемы гидравлики и электрики,

• ведомость ЗИП,

• контрольный рез и протокол при ПНР.

Эксплуатация, расходники и сервис

Главные расходники

• ленточное полотно (шаг зуба под материал и профиль) — типоразмер 4115×34×1.1 мм,

• СОЖ и обслуживание бака (50 л),

• щётка очистки, расходуемые элементы направляющих (если предусмотрены), фильтры.

Типовые причины проблем (и как их избегать)

• увод реза: неверный шаг/режим, износ направляющих, слабое натяжение, плохой зажим;

• низкий ресурс полотна: недостаток СОЖ, завышенная подача/скорость, вибрации;

• нестабильная длина: люфты/настройка подачи, загрязнение датчиков.

Что запросить у поставщика заранее

• регламент ТО,

• перечень быстроизнашиваемых деталей и сроки поставки,

• план ПНР и критерии качества контрольного реза.

Краткая спецификация  — уже с цифрами

• Тип: автоматический горизонтальный ленточнопильный станок по металлу с поворотной пильной рамой (митер-рез).

• Материалы: сталь, нержавеющая сталь, цветные сплавы; профиль/труба/пруток (возможность пакетной резки — при наличии оснастки).

• Макс. сечение при 90°: круг Ø350 мм; ☐ 350×350 мм.

• Диапазон углов: 90° / -45°, промежуточный угол регулируется.

• Привод: двигатель 4 кВт; регулировка скорости — частотный преобразователь; диапазон 20–80 м/мин.

• Полотно: 4115×34×1.1 мм (Д×Ш×Т).

• Зажим: гидравлические тиски; прижим/пакет — пакетный гидравлический прижим (установлен).

• Управление: контроллер/ЧПУ (на русском языке); режимы одиночный/серийный; программы — по паспорту поставки.

• СОЖ: мотор 0.09 кВт; бак 50 л; подвод в зону реза — наличие.

• Стружкоудаление: щётка удаления стружки; встроенный контейнер с магнитным сепаратором.

• Электропитание: 380 В, 50 Гц.

• Масса/габариты: 3382 кг; 3000×2100×1960 мм.

• Комплект: станок, паспорт/РЭ, инструмент, 1 полотно, СОЖ-система, ЗИП по ведомости.

Часто задаваемые вопросы

1) Чем поворотная рама отличается от поворотных тисков?

Поворотная рама задаёт угол через узел пиления, а базирование детали в тисках остаётся стабильным — это удобнее для повторяемых операций и серий.

2) Подходит ли для нержавейки?

Подходит при правильном подборе полотна, режима подачи/скорости (в пределах 20–80 м/мин) и стабильной СОЖ (бак 50 л).

3) Что важнее при выборе: мощность или жёсткость?

Для качества реза чаще критичнее жёсткость компоновки и качество зажима, чем “запас по киловаттам” (в данной модели главный привод 4 кВт, конструкция двухколонная).

4) Нужна ли СОЖ всегда?

Для стали и нержавейки в серии СОЖ фактически обязательна: влияет на ресурс полотна и качество реза (объём бака СОЖ 50 л).

5) Что держать в ЗИП на 6–12 месяцев?

Полотна под основные профили (типоразмер 4115×34×1.1 мм), элементы очистки, расходники СОЖ и типовые мелкие узлы, которые влияют на простой.
