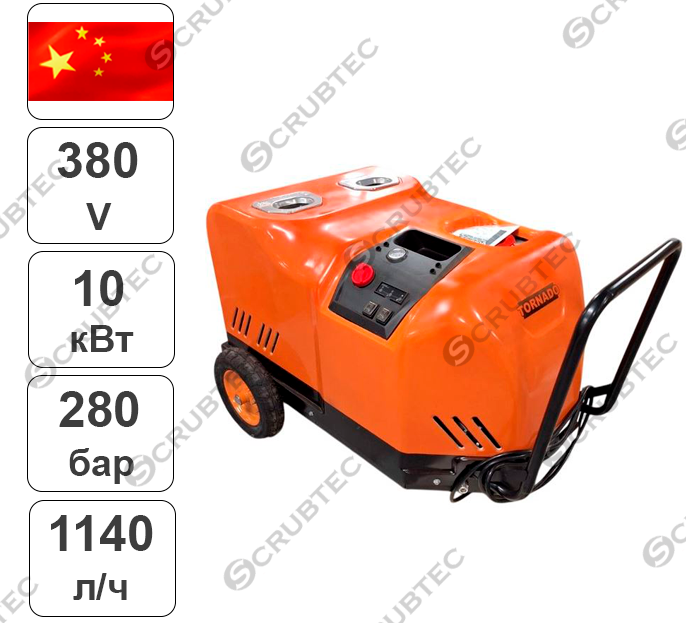

Аппарат Высокого Давления Tor KPC-H9 2818 с нагревом воды
|
Сервисные центры по всей России
Выезд сервисного инженера
|
 |

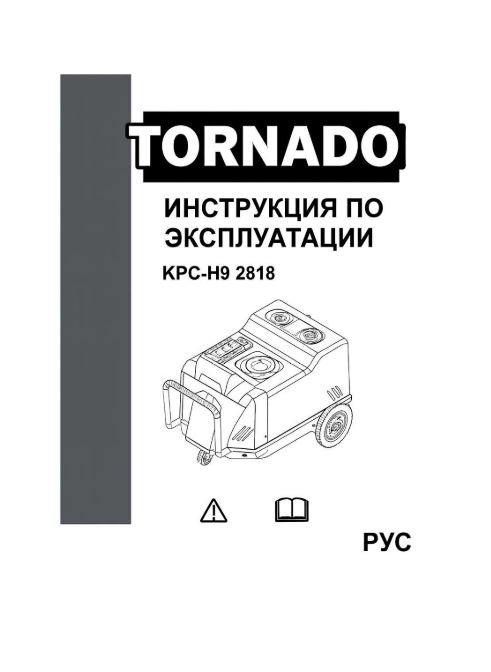

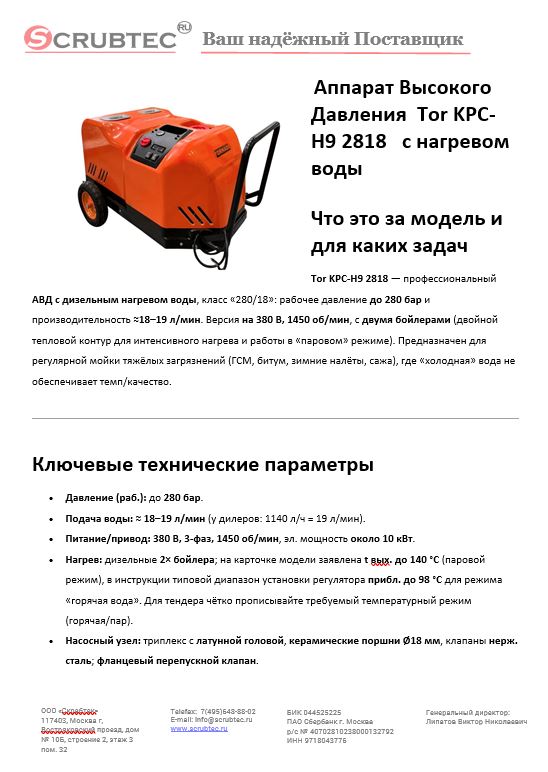

Инструкция и презентация
Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.
Что это за модель и для каких задач
Tor KPC-H9 2818 — профессиональный АВД с дизельным нагревом воды, класс «280/18»: рабочее давление до 280 бар и производительность ≈18–19 л/мин. Версия на 380 В, 1450 об/мин, с двумя бойлерами (двойной тепловой контур для интенсивного нагрева и работы в «паровом» режиме). Предназначен для регулярной мойки тяжёлых загрязнений (ГСМ, битум, зимние налёты, сажа), где «холодная» вода не обеспечивает темп/качество.
Ключевые технические параметры
- Давление (раб.): до 280 бар.
- Подача воды: ≈ 18–19 л/мин (у дилеров: 1140 л/ч = 19 л/мин).
- Питание/привод: 380 В, 3-фаз, 1450 об/мин, эл. мощность около 10 кВт.
- Нагрев: дизельные 2× бойлера; на карточке модели заявлена t вых. до 140 °C (паровой режим), в инструкции типовой диапазон установки регулятора прибл. до 98 °C для режима «горячая вода». Для тендера чётко прописывайте требуемый температурный режим (горячая/пар).
- Насосный узел: триплекс с латунной головой, керамические поршни Ø18 мм, клапаны нерж. сталь; фланцевый перепускной клапан.
- Автоматика/защита: Total-Stop / Stop&Go (24 В), контроль микропотерь, счётчик моточасов, низковольтная панель управления.
- Габариты/масса (карточка): ≈1430×1020×1000 мм / ~230 кг.
Обоснование стоимости
- Два бойлера — высокая тепловая мощность и стабильная температура под нагрузкой, в т.ч. «паровой» режим до 140 °C (при пониженной подаче). Это ускоряет снятие жиров/битума и сокращает циклы.
- Низкооборотистый привод 1450 об/мин + триплекс (латунь/керамика) — ресурс насоса, стабильность давления в горячем режиме.
- Промышленная автоматика (24 В, Total-Stop, контроль микропотерь, счётчик часов) — меньше простоев, прогнозируемое ТО.
- Реальная производительность 18–19 л/мин при 280 бар — закрывает тяжёлые задачи, где более лёгкие «горячие» АВД (200 бар / 13–15 л/мин) не дают требуемого темпа.
Области применения
- СТО/автопарки/тяжёлая техника: рамы, шасси, ковши, цистерны, удаление битума/реагентов.
- Стройка/дороги/карьеры: опалубка, бетоносъём, механизмы.
- Эксплуатация зданий/ЖКХ: площадки ТБО, рампы, фасады, удаление масложировых загрязнений.
- Производство/переработка (внешние зоны) — жиры, масла, сажа; при работе в помещении обязательна вентиляция под бойлеры.
Какой результат/ценность — количественно
- Скорость работ: за счёт температуры –30…–50 % времени на жир/масла/битум (меньше замачивания и повторных проходов).
- Химия: снижение дозировок на 20…40 % при сохранении качества (горячая вода/пар усиливает действие моющих).
- Адгезионные налёты (битум, смолы): «паровой» режим существенно повышает съём без абразивной механики (учитывайте меньшую подачу в паре).
Основание: подтверждённые t-режимы и горячий контур по РЭ/карточке; фактические проценты зависят от воды/химии/оператора
Сколько оборудования заменяет / экономия трудозатрат
- На жирных и битумных загрязнениях 1× KPC-H9 2818 часто заменяет 1–2 «холодных» АВД аналогичной подачи за счёт меньшего числа циклов.
- По труду: –25…–40 % нормо-часов на типовой объект (консервативно для планирования смены).
- По штату: один «горячий» пост с H9 2818 позволяет работать одному оператору там, где две «холодные» машины держат сроки только вдвоём.
Насколько легко обучить персонал (при быстрой смене оператора)
- База как у обычного АВД + модуль двух бойлеров (запуск/останов, t-уставка, продувка/охлаждение, требования к вентиляции).
- Для ввода достаточно 1–2 часа теории (безопасность, Total-Stop, t-режимы, выхлоп) + 0,5–1 часа практики.
- Ключевые пункты РЭ: не работать «всухую», не держать аппарат в байпасе >2–3 мин, после «горячего» — охлаждать теплообменник 1–2 мин на «холодной» воде, при работе в помещении — обеспечить вытяжку.
Конструкция и комплектация
- Тележка на 4 колёсах, доступ к узлам; панель низкого напряжения 24 В.
- Насос триплекс: латунная голова, керамика Ø18 мм, нерж. клапаны; фланцевый перепуск.
- Два вертикальных стальных бойлера, вспомогательный вентилятор, уровень масла/разрыв потока — индикация.
- Питание 380 В, 1450 об/мин, ~10 кВт.
- Комплектность зависит от поставки: часть продавцов включает РВД, пистолет, копьё, другие продают «голое» шасси
Эксплуатация, расходники и сервис
Перед запуском: фильтрация воды, развоздушивание тракта, контроль масла насоса и топлива бойлеров.
В работе: не держать аппарат в байпасе >2–3 мин; не перекрывать подачу воды; соблюдать t-уставку; следить за тягой/вентиляцией.
После работы: сброс давления, охлаждение бойлеров (прогон на «холодной» воде 1–2 мин), промывка; зима — консервация (антифриз/продувка).
Расходники: дизтопливо (лето/зима), форсунка/свеча горелки, фильтры (вода/топливо/воздух), масло насоса, РВД/уплотнения/сопла.
ТО: первичный осмотр/замена масла после обкатки; далее — по моточасам из инструкции.
Краткая спецификация (для ТЗ/тендера)
Модель: Tor KPC-H9 2818 (горячая вода, 2 бойлера)
Давление (раб.): до 280 бар
Подача: 18–19 л/мин (≈ 1080–1140 л/ч)
Питание/привод: 380 В, 3-ф, 1450 об/мин, эл. мощность ~10 кВт
Насос: триплекс; латунная голова, керамич. поршни Ø18 мм, клапаны нерж.
Нагрев/температуры: дизельные 2× бойлера; горячая вода до ~98 °C (по РЭ), режим «пар» до ~140 °C (по карточке) — уточнить в поставке/паспортом
Автоматика: Total-Stop / Stop&Go (24 В), контроль микропотерь, счётчик моточасов
Габариты/масса: ≈1430×1020×1000 мм / ~230 кг
Комплектность: пистолет/копьё/РВД — по спецификации поставки
Требование к ТЗ: приложить паспорт поставки KPC-H9 2818 с зафиксированными давлением, подачей, t-режимом (горячая/пар), питанием, комплектом принадлежностей.
Часто задаваемые вопросы
Можно работать в помещении?
Да, при эффективной приточно-вытяжной вентиляции и соблюдении требований по отведению выхлопа бойлеров и аэрозолей.
Сколько топлива потребляют бойлеры?
Зависит от требуемой температуры и режима (горячая/пар). В паспорте партии указывают максимальные значения; в эксплуатации расход ниже пикового. (Запросите данные в поставке.)
Какая химия допустима?
Нейтральные/щелочные моющие, совместимые с горячей водой и материалами насоса/РВД. Кислоты/растворители — только при наличии допуска производителя/паспорта безопасности.
Можно подавать тёплую воду на вход?
Да, но не превышая лимита инструкции для входной воды (см. РЭ вашей партии; у ряда карточек для семейства указывают 30–40 °C).
-
Производительность (л/ч)1140
-
Давление (бар)280
-
Кол-оборотов, об/мин1450
-
Мощность (кВт)10
-
Напряжение (В)380
-
Система управленияTotal Stop
