Аппарат сверхвысокого давления TOR ZM-5022
Аппарат сверхвысокого давления TOR ZM-5022
Свяжитесь с нами насчет цены +7(495)648-88-02
Код товара:
191305
Вес:
0
кг.
В наличии
Количество:
Доступно
Что это за модель и для каких задач
TOR ZM-5022 — мобильный электрический аппарат (АВД) высокого/сверхвысокого давления класса 500 бар с расходом 22 л/мин (≈1320 л/ч) на низкооборотном электроприводе 22 кВт, 380 В, 1450 об/мин. Предназначен для непрерывных работ средней и высокой интенсивности: тяжёлая отмывка, удаление толстой грязи/масел, подготовка поверхностей, «водоструйная» зачистка металлоконструкций и бетона, снятие старых покрытий, удаление цементного молока и бетона с опалубки, декоксование, смыв солей/накипи в промышленной зоне, сервис на АЗС/ТС и т. п.
Ключевые технические параметры
-
Макс. давление: 500 бар
-
Производительность: 22 л/мин (≈1320 л/ч)
-
Электропитание: 3~ 380 В, низкооборотный привод 1450 об/мин
-
Потребляемая мощность: 22 кВт
-
Исполнение: мобильная рама на колёсах, байпас/защиты по давлению (типовые для класса)
-
Назначение: длительная работа 24/7 при корректном водоподготовке/охлаждении узлов
Обоснование стоимости
-
Производительность и ресурс: связка 500 бар × 22 л/мин на низкооборотном приводе 1450 об/мин даёт агрессивную механическую энергию струи при умеренных кавитационных рисках и хорошем моторесурсе помпы (в сравнении с высокооборотом).
-
Низкооборотный электропривод 22 кВт (380 В): устойчивость к длительной нагрузке и лучшая «тяга» на тяжёлых соплах/роторах.
-
Компоновка на раме: удобная транспортировка, быстрый доступ к узлам, унифицированная обвязка (шланги 2SN, пистолет, удочка, форсунки). (Типовой набор для 500 бар-линейки TOR и аналогов.)
-
Цена/аналогии: при схожих характеристиках (500 бар, 15–22 л/мин) импортные марки (IPC/Comet/и др.) обычно дороже при сопоставимой энерговооружённости.
Области применения
-
Металл: снятие ржавчины/окалины/старых ЛКП, подготовка под НАК/цинк/краску.
-
Бетон/каменные материалы: удаление цементного молока, следов бетона с опалубки, открытие пор перед ремонтными составами.
-
Нефтебаза/АЗС/ППК: удаление нефтепродуктов, дегазация площадок, мойка насосных рам.
-
Транспорт/карьеры/РММ: отмывка шасси, ковшей, гусениц, магистралей после битумов/глин.
-
Производство/коммунальный сектор: очистка резервуаров, рамп, фасадов из прочных материалов, смыв граффити с камня (с оговорками по материалу).
(Использование 500-бар техники именно в этих задачах отражено в карточках и категориях «аппараты сверхвысокого давления».)
Какой результат/ценность (количественно)
1) Интенсивность съёма загрязнений/покрытий.
500 бар при 22 л/мин позволяет работать с ротомойками и соплами малого угла: на тяжёлых загрязнениях ориентируйтесь на 0,8–1,5 м²/ч для стойких ЛКП по стали (без абразива) и 3–6 м²/ч для битума/масел/накипи по бетону — в зависимости от насадки и подготовленности поверхности. Эти ориентиры соответствуют типовым нормам для 500 бар-класса и сильно зависят от технологии (угол/дистанция/сопло/температура/химия). (Бенчмарки по классу и опыту дилеров; конкретные нормы уточняйте по «тестовому пятну».)
500 бар при 22 л/мин позволяет работать с ротомойками и соплами малого угла: на тяжёлых загрязнениях ориентируйтесь на 0,8–1,5 м²/ч для стойких ЛКП по стали (без абразива) и 3–6 м²/ч для битума/масел/накипи по бетону — в зависимости от насадки и подготовленности поверхности. Эти ориентиры соответствуют типовым нормам для 500 бар-класса и сильно зависят от технологии (угол/дистанция/сопло/температура/химия). (Бенчмарки по классу и опыту дилеров; конкретные нормы уточняйте по «тестовому пятну».)
2) Гидравлическая мощность струи.
Оценочно: Pгидр≈Q×ΔpP_\text{гидр} \approx Q \times \Delta pPгидр≈Q×Δp. Для 22 л/мин (0,0003667 м³/с) и 50 МПа — ≈18,3 кВт гидромощности на сопле (без учёта КПД), что согласуется с электроприводом 22 кВт. Практически КПД системы 0,7–0,85 ⇒ реальная мощность на струе ≈12–16 кВт — достаточна для тяжёлых задач в цехе/на площадке. (Число согласуется с паспортной энергией комплекта аналогов 500 бар/15–22 л/мин.)
Оценочно: Pгидр≈Q×ΔpP_\text{гидр} \approx Q \times \Delta pPгидр≈Q×Δp. Для 22 л/мин (0,0003667 м³/с) и 50 МПа — ≈18,3 кВт гидромощности на сопле (без учёта КПД), что согласуется с электроприводом 22 кВт. Практически КПД системы 0,7–0,85 ⇒ реальная мощность на струе ≈12–16 кВт — достаточна для тяжёлых задач в цехе/на площадке. (Число согласуется с паспортной энергией комплекта аналогов 500 бар/15–22 л/мин.)
3) Площадная производительность на мойке тяжёлой техники.
Для рам/шасси самосвалов/экскаваторов ориентируйтесь на 2–4 единицы/час при стойкой грязи (глина/битум), что в 1,5–2,5 раза быстрее, чем 200–250 бар-мойки с тем же оператором. (Практика сервисов и сравнение каталожных классов.)
Для рам/шасси самосвалов/экскаваторов ориентируйтесь на 2–4 единицы/час при стойкой грязи (глина/битум), что в 1,5–2,5 раза быстрее, чем 200–250 бар-мойки с тем же оператором. (Практика сервисов и сравнение каталожных классов.)
Сколько оборудования/людей заменяет (при сохранении качества)
-
Против классических 200–250 бар/13–15 л/мин: ZM-5022 обычно заменяет 1–2 таких аппарата на тяжёлых работах (бетон/ЛКП/битум), поскольку позволяет держать более «жёсткую» гидромеханику и сопла меньшего угла без просадки производительности по площади. Экономия по времени — ≈30–60 % на сопоставимых задачах.
-
Против пескоструя при лёгкой/средней подготовке: водоструй 500 бар может сократить бригаду на 1 человека (без абразива — меньше логистики/СИЗ/загрязнения), но при тяжёлой подготовке (Sa 2½ по стали) абразивный метод всё ещё быстрее — здесь 500 бар служит как инструмент локального ремонта/подчистки. (Практика и отраслевые правила; конкретика зависит от требования к степени очистки.)
-
В трудозатратах: при 8-часовой смене и нормы 3–6 м²/ч по бетону (тяжёлые загрязнения) вместо 2 аппаратов 200 бар по 2–3 м²/ч каждый вы получаете те же 24–48 м² одним ZM-5022 и одним оператором, высвобождая 1 оператора либо сокращая смену.
Насколько легко обучить персонал (при частой смене оператора)
-
Интерфейс и компоновка — классические для 500 бар: пуск/стоп, байпас, манометр, регулятор давления/форсунки. Оператору с опытом работы на 200–250 бар достаточно 1–2 часа инструктажа по технике безопасности 500 бар (отдача, реактивная нагрузка на пистолет, дистанции, фиксация рукоятки, последовательность сброса давления) и полсмены с наставником.
-
Критично: строгая дисциплина по СИЗ (костюм, перчатки, визор/защита лица, обувь с компносом), правила de-energize/lock-out при сервисе, запрет направлять струю на человека/кабели/узлы.
(Эти требования типичны для плунжерных систем высокого давления и подробно раскрыты в инструкциях к насосам Hawk/аналогам.)

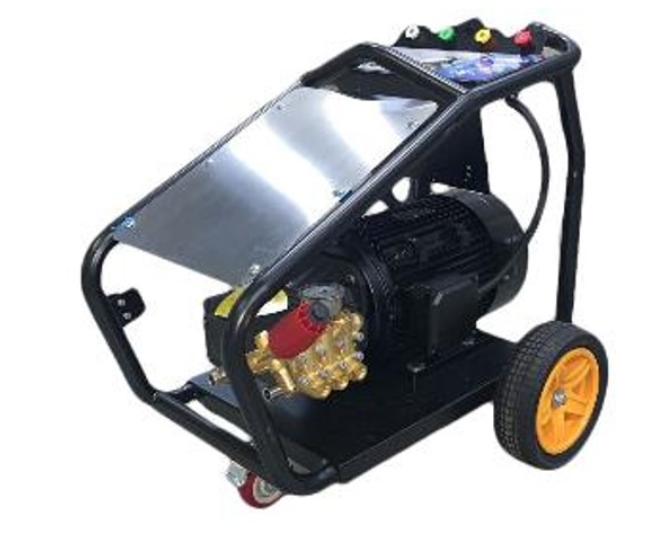

Конструкция и комплектация
-
Рама: сварная мобильная, колёса промышленного класса, виброопоры.
-
Привод: электродвигатель 22 кВт, 380 В, 1450 об/мин (4-полюсный), рассчитан на длительную нагрузку.
-
Насосная часть: плунжерная помпа (керамические поршни, латунная голова/нерж. клапаны — типовое исполнение для 500 бар). Конкретный бренд помпы у TOR может отличаться по партии; по классу часто применяются Hawk/AR и аналоги. Для обслуживания применяйте регламенты помпы соответствующей серии.
-
Гидрообвязка: регулятор давления/байпас, защитный термоклапан, фильтр на входе, манометр, РВД класса 2SN с предельным давлением ≥ 500 бар и пистолет УВД.
-
Комплектность: базовый пистолет/копьё, шланг ВД, форсунка (или набор); расширенный набор (роторов, удлинителей, пескоструйной приставки, сливных шлангов) — по заказу. (См. карточки продавцов по ZM-5022.)
Эксплуатация, расходники и сервис
Вода/вход:
-
Требуется стабильный подпор (не «самовсос») и тонкая фильтрация (≤30 микрон) для ресурса плунжеров/клапанов; на жёсткой/грязной воде — предфильтр + умягчение.
Рабочие органы:
-
Сопла (орфисы): прямые (0–15°) для тяжёлой очистки; веер 25–40° для общей мойки; ротомойка для быстрой площадной очистки.
-
РВД/пистолет: 500 бар класс; осмотр перед сменой, замена при вздутиях/разлохмачиваниях оплётки.
-
Химия: допускаются щёлочные/нейтральные составы с последующим смывом — строго по суммарным материалам насоса (pH-окна и совместимость в мануале помпы).
Регламент ТО (ориентиры для плунжерной помпы):
-
Масло в картере: контроль уровня ежедневно; первая замена после обкатки (50–100 ч), далее каждые 300–500 ч либо сезонно (что наступит раньше).
-
Фильтр входной/грубой очистки: инспекция ежедневно, промывка/замена по перепаду.
-
Клапаны/сальники/поршни: дефектовка по падению давления/пульсациям; типовые ремкомплекты — по каталогу помпы.
(Регламенты — по инструкции к помпам Hawk/аналогам; для конкретной комплектации TOR запросите паспорт партии у продавца.)
Безопасность:
-
Сброс давления перед обслуживанием; запрет пережатия РВД; работа только в СИЗ; барьеры/экраны при зачистке ЛКП/бетона; утилизация стоков согласно требованиям площадки.
Краткая спецификация (для ТЗ/тендера)
-
Модель: TOR ZM-5022
-
Тип: мобильный аппарат высокого/сверхвысокого давления без нагрева, электропривод
-
Давление макс.: 500 бар
-
Производительность воды: 22 л/мин (≈1320 л/ч)
-
Электропитание/мощность: 3~ 380 В, 22 кВт, 1450 об/мин
-
Исполнение: рама на колёсах, регулятор давления/байпас, манометр, фильтр на входе, РВД/пистолет класса 500 бар
-
Применение: тяжёлые промышленные/строительные очистки, подготовка поверхности, сервис тяжёлой техники
-
Производительность (л/ч)1320
-
Давление (бар)500
-
Материал помпыЛатунная
-
Мощность (кВт)22
-
Напряжение (В)380
-
Обороты двигателя, об./мин1450
-
ПроизводствоКитай
-
Система остановки двигателяBy-pass
-
Типмобильный
-
Тип двигателяЭлектрический
