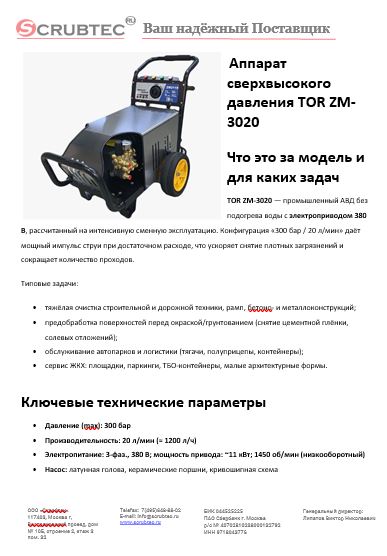

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

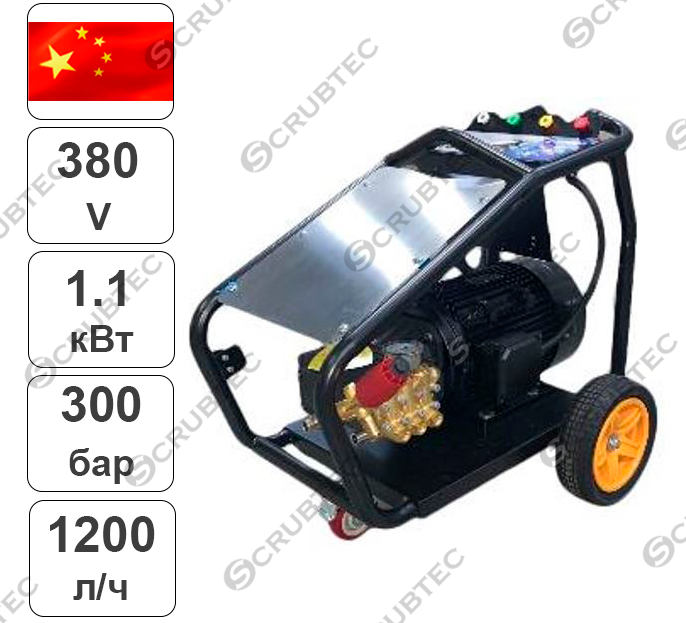

TOR ZM-3020 — промышленный АВД без подогрева воды с электроприводом 380 В, рассчитанный на интенсивную сменную эксплуатацию. Конфигурация «300 бар / 20 л/мин» даёт мощный импульс струи при достаточном расходе, что ускоряет снятие плотных загрязнений и сокращает количество проходов.

Типовые задачи:

• тяжёлая очистка строительной и дорожной техники, рамп, бетоно- и металлоконструкций;
• предобработка поверхностей перед окраской/грунтованием (снятие цементной плёнки, солевых отложений);
• обслуживание автопарков и логистики (тягачи, полуприцепы, контейнеры);
• сервис ЖКХ: площадки, паркинги, ТБО-контейнеры, малые архитектурные формы.

Ключевые технические параметры

• Давление (max): 300 бар
• Производительность: 20 л/мин (≈ 1200 л/ч)
• Электропитание: 3-фаз., 380 В; мощность привода: ~11 кВт; 1450 об/мин (низкооборотный)
• Насос: латунная голова, керамические поршни, кривошипная схема
• Исполнение: мобильная тележка на колёсах (перевозка по объекту)
• Функции защиты и удобства эксплуатации: байпас/сброс, возможен Total-Stop в поставке/версии поставщика (уточняется в паспорте), входной фильтр, манометр
• Ориентировочная цена сегмента в РФ: ~100–110 тыс. ₽ в базовой комплектации

Обоснование стоимости

1. Ресурсные узлы: низкооборотный 1450 об/мин электродвигатель + латунная помпа с керамическими поршнями → долгий ресурс уплотнений и клапанов, меньший нагрев, стабильный напор.
2. Производительность 300 бар/20 л/мин: меньше проходов по одной зоне и меньше «зависания» на сложных участках — экономия трудочасов.
3. Сервисопригодность: типовая кривошипная помпа с доступным ЗИП, стандартные форсунки и РВД — предсказуемая стоимость владения.
4. Мобильность: тележка позволяет использовать один аппарат на нескольких постах без капитальной разводки.

Области применения

• Стройка/МРОТ: опалубка, формы, фасады, мостовые балки, удаление цеммолока/пыльно-глинистых отложений.
• Транспорт/логистика: ремонтные боксы, пред- и послеработы на технике, мойка штор/рам при нормативах оборота ТС.
• ЖКХ/аутсорсинг-клининг: паркинги, дворики ТРЦ, остановочные павильоны, урны/контейнеры.
• Агро/пром: моечные посты для тракторов/оборудования, подготовка площадок.

Какой результат/ценность (количественно)

Сценарий 1 — тяжёлая техника (20 ед./смена):

• Было: 150–170 бар, 10–12 л/мин, ~20 мин/ед.
• ZM-3020: 300 бар, 20 л/мин, ~12–15 мин/ед.
• Экономия: 5–8 мин/ед. → 1,7–2,7 ч/смена. За 22 смены: ~37–60 ч/мес. При 500 ₽/ч — 18–30 тыс. ₽/мес прямой экономии труда.

Сценарий 2 — площадка 2500 м² грубых загрязнений:

• Выработка повышается на ≈25–35 % относительно 150 бар/10 л/мин при верной паре «угол форсунки + дистанция».
• Сокращение времени смены на ~0,5–1,0 ч (в зависимости от разводки воды и логистики).

Сколько оборудования/людей заменяет

• По выработке 1× ZM-3020 ≈ 1,5–2 аппаратов 150–170 бар, 10–12 л/мин на тяжёлых задачах.
• На посту, где работали 2 аппарата + 2 оператора, ZM-3020 позволяет перейти к 1 аппарату + 1 оператору (на ряде задач с сохранением суточного плана).
• Экономия ФОТ по смене: до одной операторо-ставки (смотрите ваши ставки и графики).

Обучение персонала (быстрая смена)

• База (1–2 ч): безопасность, подключение воды, стравливание воздуха, выбор сопла/угла, техника нанесения.
• Расширение (до 1 дня): подбор химии, регламент профилактики (масло помпы, фильтры, уплотнения), диагностика падения давления/пульсаций.
• Наличие руководства на русском и пиктограмм ускоряет ввод — полезно закрепить чек-лист запуска/остановки у поста.

Конструкция и комплектация

• Шасси: стальная рама-тележка, крупные колёса, рукоять; доступ к узлам для сервиса.
• Насосный блок: латунная голова, керамические поршни; типовая кривошипная помпа; байпас/сброс.
• Электрика: 3-фаз 380 В, ~11 кВт, 1450 об/мин; пусковая защита, манометр.
• Комплектация (типовая): РВД (обычно 10–15 м), пистолет, ланца/копьё, набор форсунок (0°/15°/25°/40° + низкое давление/химия). Фактический состав уточняйте в поставке.

Эксплуатация, расходники и сервис

Ежесменный цикл:

1. Проверка подачи воды и фильтра, осмотр РВД/соединений.
2. Стравливание воздуха, набор давления, пробный факел.
3. Работа с рекомендованной дистанции/углом; дозирование химии согласно паспорту.
4. Остановка: сброс давления, промывка тракта, слив воды при риске замерзания.

Расходники/ЗИП: форсунки (углы/калибры), фильтры, уплотнения и клапана помпы, масло помпы (регламентно), РВД, ремкомплекты пистолета/быстросъёмы.

ТО (ориентир):

• Ежесменно: осмотр, чистка сетки/фильтра, контроль подтёков/пульсаций.
• Еженедельно: промывка фильтров, проверка форсунок/РВД, тест автоматики (байпас/Total-Stop — если есть).
• Каждые 500–1000 м/ч: замена масла помпы, ревизия уплотнений/клапанов; раньше — при признаках падения давления/роста шума.

Краткая спецификация (для ТЗ/тендера)

• Модель: TOR ZM-3020 (электрический, холодная вода)
• Давление (max): 300 бар
• Производительность: 20 л/мин (≈ 1200 л/ч)
• Привод: 3-фаз 380 В, ~11 кВт, 1450 об/мин
• Насос: латунная голова, керамические поршни, кривошипный механизм
• Исполнение: мобильная тележка; входной фильтр, манометр; байпас; (Total-Stop — опционально/по версии)
• Комплектация: РВД, пистолет, ланца, набор форсунок
• Условия эксплуатации: непрерывный режим при соблюдении регламентов подачи воды/ТО; температура воды — по паспорту модели

Часто задаваемые вопросы

Можно ли забирать воду из емкости (бочки)?
Да, при наличии всасывающего шланга и фильтра и выполнении минимального подпора на входе (во избежание кавитации). Параметры — в инструкции.

Какие форсунки использовать?
0° — точечный удар (аккуратно, риск повреждения покрытия); 15–25° — универсальная сила; 40° — деликатнее/широкий факел; форсунка низкого давления — для химии. Диаметр согласовывайте с помпой/целевым давлением.

Подходит ли под круглосуточную работу?
При корректной подаче воды, соблюдении регламента масла и фильтрации — да; интервал сервисных остановок планируйте по моточасам.

Есть ли нагрев воды?
ZM-3020 — без нагрева. Для масложировых/битумных загрязнений используйте совместимые щёлочные средства или отдельный модуль подогрева (или горячее водоснабжение объекта).
