1. ОБЩЕЕ ОПИСАНИЕ И НАЗНАЧЕНИЕ

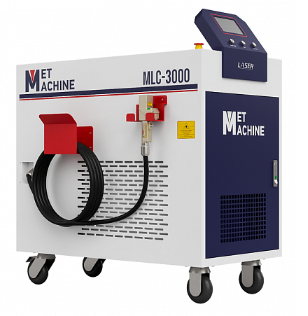

Аппарат ручной лазерной очистки MetMachine MLC-3000 — это флагманская, сверхмощная промышленная установка для бесконтактной очистки поверхностей методом лазерной абляции. Обладая самой высокой мощностью в линейке, данный аппарат предназначен для решения наиболее сложных и масштабных задач, требующих максимальной скорости и эффективности удаления толстых, многослойных и особо стойких покрытий.

Ключевая задача: обеспечение предельной производительности при подготовке и очистке крупногабаритных металлических конструкций, объектов тяжелой промышленности и инфраструктуры в условиях интенсивной эксплуатации.

2. КЛЮЧЕВЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Лазерный источник (флагманский параметр):

  • Тип лазера: Волоконный.

  • Мощность: 3000 Вт. На 50% выше, чем у модели MLC-2000, и на 100% выше, чем у MLC-1500. Это определяет абсолютное лидерство по производительности в серии.

  • Длина волны: 1064 нм.

  • Максимальная частота импульсов: до 5 кГц.

  • Ширина луча (пятно обработки): Регулируемая в диапазоне 10–300 мм.

  • Фокусное расстояние: 5 мм.

• Производительность и управление:

  • Скорость сканирования луча: 10 000 – 20 000 мм/с.

  • Рабочий цикл (ПВ): 100% (возможность непрерывной работы).

• Эргономика и интерфейсы:

  • Ручная очищающая головка: Масса 0,76 кг.

  • Длина гибкого рукава: 10 м.

  • Система охлаждения: Мощный интегрированный водяной чиллер.

  • Потребляемые ресурсы:

    • Электропитание: 380В (трехфазная сеть). Критически важное отличие от всех предыдущих моделей, работавших от 220В. Требует соответствующей подведенной мощности на объекте.

    • Технологический газ: Сжатый воздух или азот (давление 0,5–0,8 МПа, очищенный).

    • Охлаждающая жидкость: Деионизированная/дистиллированная вода (18–23 °C).

• Габариты и условия:

  • Габариты главного корпуса (Д×Ш×В): 1100 × 743 × 1238 мм.

  • Масса установки: 235 кг (аналогично MLC-2000).

  • Допустимая рабочая температура: +5 … +40 °C.

3. КОНСТРУКЦИЯ И КОМПЛЕКТАЦИЯ

Конструктивно аппарат выполнен в виде мощного стационарного шкафа, объединяющего лазерный источник 3000 Вт, усовершенствованную систему водяного охлаждения, рассчитанную на высокие тепловые нагрузки, блок подготовки газа и систему управления. К нему подключена легкая ручная головка через 10-метровый рукав. Конструкция рассчитана на стационарную эксплуатацию в промышленных условиях с трехфазным электропитанием.

4. ЭКСПЛУАТАЦИЯ, РАСХОДНЫЕ МАТЕРИАЛЫ И ОБСЛУЖИВАНИЕ

• Расходные материалы: Помимо стандартных затрат на электроэнергию (потребление значительно выше) и очищенный газ, критически важным является поддержание эффективной работы мощной системы охлаждения и ее дистиллированной воды.

• Регламентное обслуживание: Требует строгого соблюдения регламентов из-за высоких нагрузок. Помимо стандартных процедур (очистка оптики, замена фильтров), необходимо тщательное обслуживание чиллера, контроль состояния помп и теплообменников.

• Сервис: Обслуживание такого высокомощного оборудования должны проводить только высококвалифицированные специалисты сервисного центра производителя или его официального дилера, имеющие допуск к работе с промышленными лазерными системами и трехфазным оборудованием.

5. ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ И СТОИМОСТЬ

MLC-3000 — это инвестиция в экстра-класс, целесообразность которой определяется исключительно масштабом и спецификой задач.

1. Абсолютная производительность и решение уникальных задач: Мощность 3000 Вт позволяет работать с покрытиями и загрязнениями, недоступными для любой другой модели серии (например, толстослойные эпоксидные и цинковые покрытия, спецсоставы). Это открывает доступ к узкоспециализированным, высокомаржинальным рынкам (оборонная промышленность, судостроение особого назначения, энергетика).

2. Максимальная скорость и окупаемость на гигантских объемах: На крупнейших объектах (корпуса судов, железнодорожные составы, мостовые пролеты) высочайшая скорость очистки сокращает сроки проекта на недели, что напрямую конвертируется в финансовую выгоду и позволяет брать больше контрактов.

3. Требования к инфраструктуре как фильтр: Необходимость в трехфазной сети 380В автоматически определяет сферу применения — это крупные стационарные производства, верфи, ремонтные заводы. Для таких предприятий стоимость аппарата на фоне общих затрат проекта оправдана.

4. Превосходство над любыми альтернативами: В своей нише (скорость + качество + экологичность) аппарат не имеет конкурирующих технологий. Пескоструйная обработка аналогичных площадей потребовала бы колоссальных затрат на логистику абразива, утилизацию и человеческие ресурсы.

Вывод: MLC-3000 — это не просто инструмент, а стратегическое промышленное оборудование для компаний, работающих на пределе технологических возможностей очистки, где время и качество являются критическими коммерческими факторами.

6. ОБЛАСТИ ПРИМЕНЕНИЯ

• Тяжелое и специальное машиностроение: Очистка корпусов локомотивов, вагонов, карьерной техники, военной продукции.

• Кораблестроение и судоремонт: Полномасштабная очистка корпусов и надстроек судов, резервуаров.

• Энергетика и магистральная инфраструктура: Подготовка к антикоррозионной защите металлоконструкций гигантских мостов, опор ЛЭП, нефтегазовых резервуаров большого объема.

• Крупные металлургические и производственные комбинаты: Очистка проката, литья, готовых металлоконструкций перед отгрузкой или дальнейшей обработкой.

7. ПРАКТИЧЕСКАЯ ЦЕННОСТЬ И ЭФФЕКТИВНОСТЬ

MLC-3000 устанавливает новый отраслевой стандарт производительности для лазерной очистки.

• Масштаб решаемых задач: Аппарат предназначен для проектов государственного или корпоративного масштаба. Расчетная производительность может достигать 8–12 м²/час и более на стандартных покрытиях, что на ~60-80% выше, чем у модели MLC-2000.

• Замещение оборудования: Одна установка MLC-3000 может заменить работу целого парка пескоструйных аппаратов, несколько бригад рабочих и выполнять задачи, которые иначе решались бы только с применением опасных химических методов или громадных трудозатрат.

• Экономия времени и трудозатрат:

  • Сокращение сроков проекта в разы: Обработка крупного объекта (например, корпус судна) может быть завершена в 2–3 раза быстрее, чем при использовании даже нескольких MLC-2000.

  • Кардинальное снижение трудоемкости: Возможность выполнять гигантские объемы работ с минимальной операторской бригадой.

  • Снижение косвенных издержек: Минимизация простоев дорогостоящего основного оборудования (например, сухих доков) за счет ускорения подготовительных работ.

• Результат/ценность: Помимо беспрецедентной скорости, аппарат обеспечивает идеальное качество поверхности для нанесения самых ответственных и дорогостоящих покрытий (например, судовых), что напрямую влияет на срок службы и стоимость конечного продукта.

8. ОБУЧЕНИЕ ПЕРСОНАЛА

Работа с MLC-3000 требует высочайшего уровня подготовки и ответственности.

• Безопасность (абсолютный приоритет): Углубленный курс по работе со сверхмощным лазером класса 4. Особое внимание — рискам, связанным с мощным излучением, правилам создания защищенных периметров, использованию СИЗ, организации промышленной вентиляции для отвода большого объема продуктов очистки. Не менее 16 часов (2 рабочих дня).

• Работа с трехфазным питанием и мощными системами: Обучение основам электробезопасности при работе с 380В, правилам запуска и останова сложной системы. 4-8 часов.

• Продвинутое программирование и настройка: Обучение работе с толстыми и композитными покрытиями, предотвращению тепловой деформации основы, оптимизации режимов для максимальной эффективности. 3-5 дней практики под руководством инженера.

• Быстрая смена оператора: Недопустима. К управлению аппаратом должен допускаться только персонал, прошедший полный курс обучения и аттестацию. Работа всегда должна вестись под общим контролем ответственного инженера.

9. СПЕЦИФИКАЦИЯ ДЛЯ ТЕХНИЧЕСКОГО ЗАДАНИЯ (ТЗ) / ТЕНДЕРА

10. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ (FAQ)

• Вопрос: Почему для этой модели требуется питание 380В, а не 220В?
  Ответ: Мощность лазерного источника 3000 Вт и соответствующая система охлаждения потребляют очень большую электрическую мощность (порядка 15-20 кВт и более). Однофазная сеть 220В с максимальным током 16-32А не способна обеспечить такие нагрузки без риска перегрузки, падения напряжения и пожаров. Трехфазная сеть 380В стандартна для мощного промышленного оборудования.

• Вопрос: Можно ли использовать MLC-3000 для очистки тонкостенных конструкций?
  Ответ: Технически да, но с чрезвычайной осторожностью. Риск тепловой деформации, прожога или изменения механических свойств металла максимален. Для таких работ необходимо использовать минимальную мощность (10-20%), максимальную ширину луча, высокую скорость и обязательное тестирование на образце-свидетеле. Часто для тонкостенных деталей более уместны менее мощные модели.

• Вопрос: Какие дополнительные требования к инфраструктуре объекта выдвигает MLC-3000?
  Ответ: Помимо трехфазной сети 380В достаточной мощности, необходимы:
  1. Надежное заземление.
  2. Возможность подключения к магистрали очищенного сжатого воздуха высокого давления (или установка мощного компрессора).
  3. Организация эффективной вытяжной вентиляции промышленного типа для отвода значительного объема газообразных продуктов очистки.
  4. Прочное, ровное основание для установки аппарата массой 235 кг.

• Вопрос: В чем главное коммерческое преимущество MLC-3000 перед MLC-2000, кроме скорости?
  Ответ: Способность гарантированно выполнять контракты высочайшей сложности в сжатые сроки. Когда на кону стоит многомиллионный проект с жесткими дедлайнами (например, ремонт судна в сухом доку), наличие MLC-3000 становится страховкой от срыва сроков и ключевым конкурентным преимуществом, позволяющим брать premium за скорость и надежность.

• Вопрос: Предоставляет ли производитель инженерную поддержку при вводе в эксплуатацию?
  Ответ: Для оборудования такого класса обязательным условием является шеф-монтаж и пусконаладка силами инженеров производителя или официального дилера. Они не только настроят аппарат, но и помогут адаптировать техпроцесс под конкретные задачи заказчика, а также проведут полное обучение персонала.
