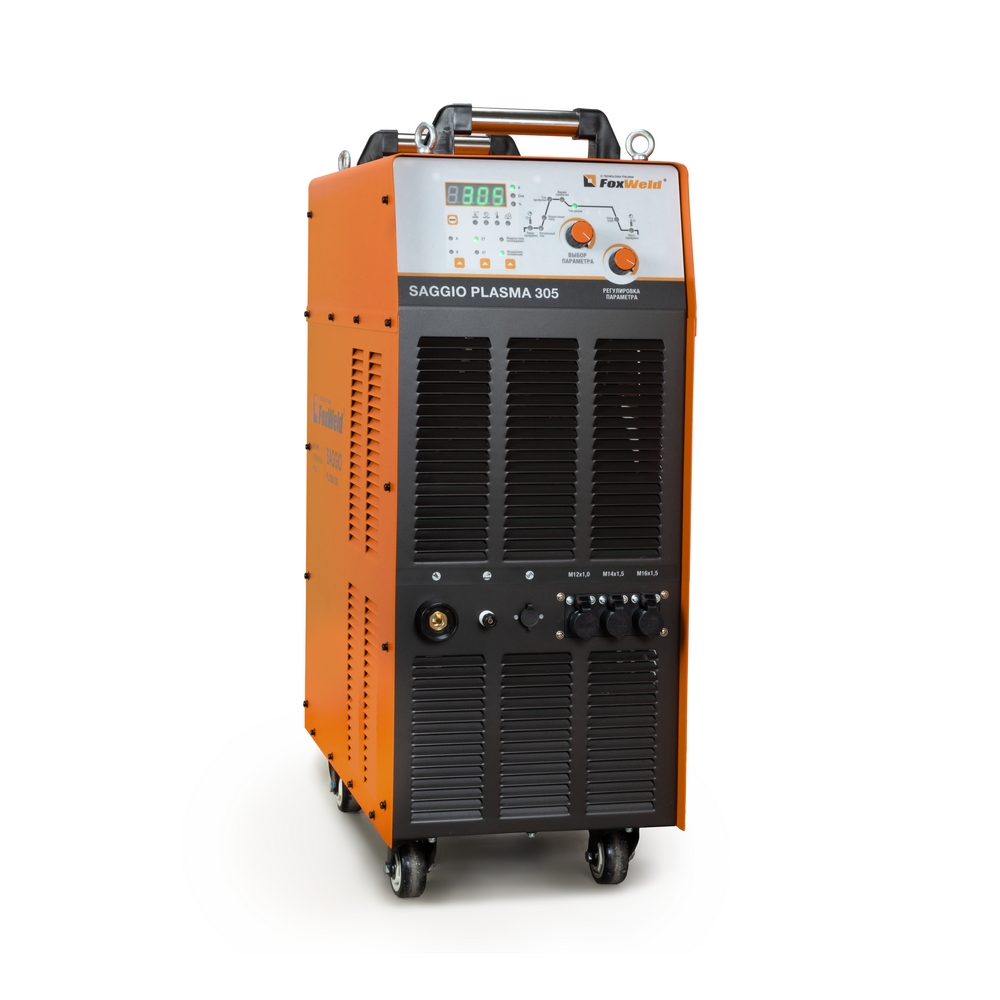

Аппарат плазменной резки SAGGIO PLASMA 305

746 927
руб.
  • Производитель: Foxweld
Foxweld
Код товара:
9765_021
Вес:
0
кг.
В наличии
Количество:
Доступно

Аппарат плазменной резки SAGGIO PLASMA 305 позволяет разрезать сталь толщиной до 90 мм. SAGGIO PLASMA 305 подходит для резки алюминиевых сплавов, меди, цветных металлов, нержавеющей и углеродистой стали. Дежурная дуга плазмотрона обеспечивает стабильность и удобство, особенно при резке загрязнённых и окрашенных поверхностей. Информативная панель управления аппарата с цифровым дисплеем и наглядной циклограммой рабочего процесса позволяют без труда настроить все этапы процесса резки. Режимы работы плазмотрона 2Т / 4Т подходят для короткого и длинного реза. Есть возможность подключения блока жидкостного охлаждения. Аппарат оборудован колёсами для удобного перемещения. Для работы с аппаратом необходим внешний блок жидкостного охлаждения КС-20 (в комплект поставки не входит, приобретается отдельно 6554 Блок охлаждения FoxWeld КС-20).



ЦИКЛОГРАММА КОНТРОЛЯ ПАРАМЕТРОВ

Информативная циклограмма на передней панели обеспечивает удобную и точную настройку режимов, а также позволяет осуществить полный контроль над рабочими процессами.


ТОЛЩИНА РЕЗА ДО 90 ММ

Благодаря высоким динамическим характеристикам дуги, стабильному току резки и наличию дежурной дуги аппарат способен разрезать металл толщиной до 90 мм.


СОХРАНЕНИЕ ПРОГРАММ

Наличие ячеек памяти позволяет сохранять настройки установленных параметров резки, часто повторяемых задач и воспроизводить их при необходимости, что значительно сокращает время наладки оборудования.


ДЕЖУРНАЯ ДУГА

Дежурная дуга плазмотрона (PILOT ARC) – это первичная дуга между электродом и соплом, которая направляется за счёт сжатого воздуха к поверхности. В момент контакта с разрезаемым материалом дежурная дуга гаснет и загорается режущая дуга, что обеспечивает «доступ» режущей дуги к основному материалу. Благодаря этому плазменная струя не гаснет даже на металлической сетке. Аппарат с дежурной дугой отлично подойдёт для резки загрязнённых, окрашенных и перфорированных поверхностей.


ПОДКЛЮЧЕНИЕ К ЧПУ

Возможность подключения к электронному блоку управления позволяет автоматизировать рабочий процесс и контролировать плазменную дугу с помощью автоматического режущего оборудования (ЧПУ) для сложной формы реза и деталей с разной толщиной.


Преимущества:

  • Цифровое управление параметрами
  • Циклограмма рабочего процесса
  • Цифровой дисплей
  • Дежурная дуга плазмотрона
  • Режим работы плазмотрона 2Т / 4Т
  • Сохранение параметров резки
  • Возможность подключения к станкам ЧПУ
  • Возможность подключения блока жидкостного охлаждения
  • Большие силовые клеммы
  • Колёса для перемещения

РЕЖИМ 2Т / 4Т

Двухтактный режим подходит для короткого реза: при удерживании кнопки на плазмотроне начинается процесс резки, при отпускании – заканчивается. Четырёхтактный режим предназначен для длинного реза: при кратковременном нажатии и отпускании кнопки начинается процесс резки, при повторном кратковременном нажатии и отпускании – заканчивается.


ЦИКЛОГРАММА ПАРАМЕТРОВ РЕЗКИ

На информативной передней панели управления аппарата расположена циклограмма выбора параметров резки:
• Пред-продувка: установка времени подачи сжатого воздуха до зажигания плазменной дуги. Значение параметра задается в секундах (Сек).
• Начальный ток: установка тока плазменной дуги в начале процесса резки. Значение параметра задается в Амперах (А).
• Нарастание тока: установка времени перехода от начального тока до тока пробития. Позволяет уменьшить ударное воздействие плазменной дуги и снизить износ расходных деталей плазмотрона. Значение параметра задается в секундах (Сек).
• Ток пробития: установка тока перфорации. Значение параметра задается в процентах (%).
• Время пробития: установка времени тока пробития. Значение параметра задается в секундах (Сек).
• Ток резки: установка основного тока плазменной дуги. Значение параметра задается в процентах (А).
• Спад тока: установка времени затухания плазменной дуги. Значение параметра задается в секундах (Сек).
• Пост-продувка: установка времени подачи сжатого воздуха после затухания плазменной дуги. Значение параметра задается в секундах (Сек).


ТАБЛИЦА ПОДБОРА КОМПРЕССОРОВ

В таблице ниже - рекомендации по подбору нужного компрессора.


Применение:

Автомобилестроение
Металлургия
Коммунальные предприятия
Монтаж металлоконструкций
Строительство

Комплектация:

• Аппарат плазменной резки SAGGIO PLASMA 305 – 1 шт.;
• Кабель заземления с зажимом, 35 мм², 3 м – 1 шт.;
• Узел подготовки воздуха со скобой для крепления – 1 шт.;
• Штуцер для подсоединения узла подготовки воздуха – 1 шт.;
• Газовый шланг 3 м – 1 шт.;
• Ключ – 1 шт.;
• Колёса для удобства перемещения – 4 шт.;
• 2-pin переходник – 1 шт.;
• 4-pin переходник – 1 шт.;
• Адаптер на гайку плазмотрона – 1 шт.;
• Инструкция + Гарантийный талон – 1 компл.
Комплект запасных частей:
• Хомут – 4 шт.

Внешний блок жидкостного охлаждения КС-20 в комплект поставки не входит, приобретается отдельно 6554 Блок охлаждения FoxWeld КС-20.


  • Активная максимальная потребляемая мощность, кВт
    60
  • Вес нетто, кг
    93
  • Вес товара в упаковке, кг
    108
  • Габариты аппарата (ДхШхВ), мм
    680х355х960
  • Габариты упаковки ДхШхВ, мм
    780x460x1095
  • Гарантия, мес.
    60
  • Давление сжатого воздуха, Бар
    45936
  • Диапазон тока резки, А
    25 - 300
  • Класс защиты
    IP21S
  • Класс изоляции
    H
  • Максимальная толщина пробития отверстий (ЧПУ), мм
    40
  • Максимальная толщина ручного реза (сталь), мм
    90
  • Максимальная толщина чистого ручного реза (сталь), мм
    60
  • Максимальный ток потребления, А
    115
  • Наличие дежурной дуги
    да
  • Наличие колес для перемещения
    да
  • Наличие ручки для транспортировки
    да
  • Напряжение питающей сети, В
    400 ±15%
  • Напряжение холостого хода, В
    412
  • ПВ на максимальном токе, %
    60
  • Подключение к станкам ЧПУ
    да
  • Режим работы плазмотрона 2T
    да
  • Режим работы плазмотрона 4T
    да
  • Серия
    SAGGIO
  • Сохранение параметров резки
    да
  • Страна производства
    КНР
  • Температура эксплуатации, °С
    от -10 до +40
  • Тип охлаждения аппарата
    воздушное / жидкостное
  • Тип панельных розеток, мм²
    35-50 мм²
  • Тип поджига дуги
    HF, бесконтактный
  • Цифровой дисплей
    да
