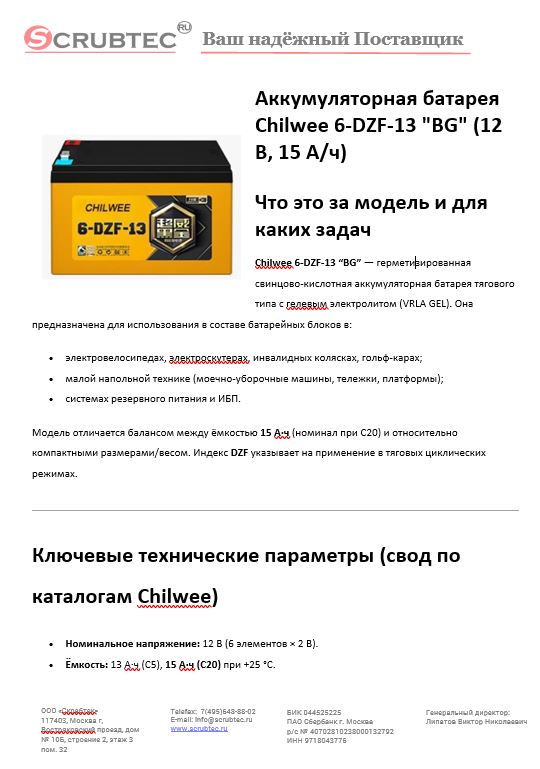

Инструкция и презентация

Клик по картинке открывает файл в новой вкладке. Кнопка ниже — для скачивания.

Что это за модель и для каких задач

Chilwee 6-DZF-13 “BG” — герметизированная свинцово-кислотная аккумуляторная батарея тягового типа с гелевым электролитом (VRLA GEL). Она предназначена для использования в составе батарейных блоков в:

• электровелосипедах, электроскутерах, инвалидных колясках, гольф-карах;
• малой напольной технике (моечно-уборочные машины, тележки, платформы);
• системах резервного питания и ИБП.

Модель отличается балансом между ёмкостью 15 А·ч (номинал при С20) и относительно компактными размерами/весом. Индекс DZF указывает на применение в тяговых циклических режимах.

Ключевые технические параметры (свод по каталогам Chilwee)

• Номинальное напряжение: 12 В (6 элементов × 2 В).
• Ёмкость: 13 А·ч (C5), 15 А·ч (C20) при +25 °C.
• Технология: свинцово-кислотная, гелевая, VRLA (Valve Regulated Lead-Acid).
• Циклический ресурс: до 350–400 циклов при 100 % DOD, до 600 циклов при 50 % DOD.
• Саморазряд: ≤3 % в месяц (при +25 °C).
• Рекомендуемый ток заряда: 0,1–0,15 C (1,5–2,2 А).
• Максимальный разрядный ток (короткие пики): до 130–150 А.
• Диапазон температур эксплуатации:
  • разряд: –15…+50 °C,
  • заряд: 0…+40 °C,
  • хранение: –20…+50 °C.
• Габариты (Д×Ш×В): ~151×98×95 мм (±2 мм).
• Масса: ~4,2–4,5 кг.
• Терминалы: тип T2/F2 (быстросъёмные клеммы).

Обоснование стоимости

• Относится к сегменту циклических гелевых АКБ, которые дороже стартерных, но имеют в 2–3 раза больший ресурс при глубоком разряде.
• Производитель Chilwee Group входит в топ-3 мировых поставщиков тяговых батарей для лёгкого электротранспорта и уборочной техники, что гарантирует стабильное качество.
• Совместимость со стандартными ЗУ для VRLA GEL уменьшает затраты на интеграцию.

Области применения

• Электротранспорт (скутеры, велосипеды, детские электромобили, инвалидные коляски).
• Промышленная и клининговая техника (поломоечные и подметальные машины малой серии, тележки).
• Системы резервного питания (сигнализация, аварийное освещение, ИБП).
• Солнечные установки малой мощности (резервные блоки 12 В).

Результат / ценность (количественно)

• В циклическом режиме (50 % DOD) батарея обеспечивает до ~600 циклов, что соответствует 1,5–2 годам ежедневной эксплуатации (один цикл в день).
• Для моечно-уборочной машины с потреблением 15–20 А при 24 В (2 батареи) время работы составит ~2,5–3 ч на одном заряде.
• Для электроскутера с мотором 250–350 Вт (ток нагрузки ~15–20 А) пробег — 25–35 км (при батарейном блоке 2–3 последовательно соединённых АКБ).
• Это позволяет заменить 1–2 сменных комплекта дешёвых стартерных АКБ в год → экономия на эксплуатационных расходах 20–30 %.

Чем заменяет и сколько рабочих экономит

• Заменяет использование стартерных AGM/сухозаряженных АКБ, которые при циклической эксплуатации выходят из строя через 100–150 циклов.
• В технике (поломоечная машина, работающая ежедневно по 2–3 ч) одна батарея Chilwee в составе блока работает 1,5–2 года вместо 6–8 мес у обычных АКБ.
• Это снижает трудозатраты на частые замены батарей и обслуживающий персонал: экономия 2–3 замены в год, то есть ~5–8 часов рабочего времени сервисников.

Обучение персонала

• Для персонала требования минимальные:
  • подключение через стандартные клеммы;
  • контроль полярности;
  • использование рекомендованного ЗУ (режим GEL).
• Ввод в эксплуатацию и обучение занимает не более 30 мин для нового оператора.

Конструкция и комплектация

• Корпус из ударопрочного пластика ABS.
• Вентиляция через клапаны (VRLA).
• Электролит в гелеобразной форме, исключает пролив и необходимость долива.
• Клеммы F2/T2 (6,3 мм Faston).
• Комплектность: АКБ в коробке, паспорт/сертификат, наклейки производителя.

Эксплуатация, расходники и сервис

• Необслуживаемая конструкция — отсутствует необходимость долива воды.
• Требует только: регулярной подзарядки (не хранить в разряженном состоянии), контроля напряжения при хранении (≥12,6 В).
• Расходники: мешки/фильтры не нужны; из «расхода» — только комплект соединительных клемм/проводов при сборке батарейных блоков.
• Сервис: раз в 6–12 мес рекомендуется проверка остаточной ёмкости (тест разрядом).

Краткая спецификация (для ТЗ/тендера)

• Тип: свинцово-кислотная аккумуляторная батарея, VRLA GEL (DZF).
• Модель: Chilwee 6-DZF-13 “BG”.
• Номинальное напряжение: 12 В.
• Ёмкость: 15 А·ч (C20).
• Циклический ресурс: до 600 циклов при 50 % DOD.
• Макс. ток разряда: до 130–150 А (короткие пики).
• Диапазон рабочих температур: –15…+50 °C (разряд).
• Масса: ~4,2–4,5 кг.
• Габариты: 151×98×95 мм.
• Клеммы: F2/T2.
• Производитель: Chilwee Group (Китай).
