Вертикальный обрабатывающий центр MILLMASTER VMM-1160S с ЧПУ
Описание станка Вертикальный обрабатывающий центр MILLMASTER VMM-1160S с ЧПУ

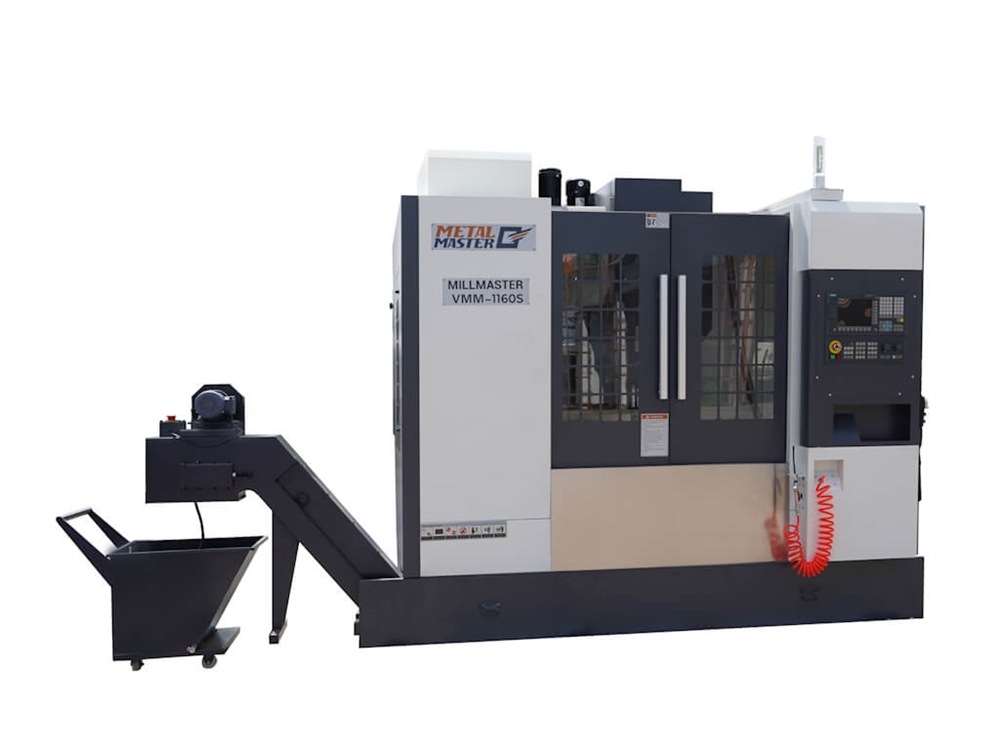

MILLMASTER VMM-1160S – вертикальный обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. На данном оборудовании можно выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.
Особенности:
- Массивная литая станина из серого чугуна;
- Защита кабинетного типа от брызг и стружки;
- Система ЧПУ Siemens 808D (Германия);
- Простота в программировании;
- Серводвигатели Siemens (Германия);
- Главный частотный двигатель Siemens (Германия);
- ШВП+ линейные направляющие по осям бренда HIWIN / PMI (Тайвань)
- Автоматическая централизованная система смазки;
- Высокоскоростной шпиндель бренда OKADA / KENTURN (Тайвань)
- Револьверный магазин на 24 инструмента OKADA (Тайвань)
- Система охлаждения шпинделя
Вертикальный обрабатывающий центр MILLMASTER VMM-1160S оснащен системой ЧПУ SIEMENS 808D. Компактная, надежная и удобная в обслуживании моноблочная система ЧПУ со специальным системным ПО является оптимальным выбором для станков данного класса.
Блок управления ЧПУ имеет в своем составе пульт, отвечающий за ручное перемещение по трем осям.
В стандартную комплектацию станка входит пневмопистолет, расположенный снизу стойки ЧПУ.
Станок оснащен защитой кабинетного типа, которая защищает оператора от попадания стружки и СОЖ.
Вертикальный обрабатывающий центр MILLMASTER VMM-1160S укомплектован высокоскоростным шпинделем работающий в диапазоне от 60 до 8000 об.мин.
Размер рабочего стола составляет 1200х600 мм., который оснащен Т-пазами размером 5х18 мм, Линейные направляющие стола и ШВП защищены металлическими направляющими.
Обрабатывающий центр оснащен револьверным магазином на 24 инструмента. Смена инструмента происходит автоматически, по заданной оператором программе очередности.
Станок укомплектован надежными линейными направляющими и ШВП всемирно известного бренда HIWIN / PMI, благодаря которым обеспечивается высокая точность обработки.
Два гибких патрубка обеспечивают подачу СОЖ в зону обработки. Отдельный патрубок подает СОЖ непосредственно через шпиндель.
Дополнительные патрубки СОЖ установлены внизу рабочего стола для удаления скопившейся стружки.
Внутри станка имеется транспортный конвейер для стружки. Стружка, очищенная от СОЖ попадает в специальную мобильную емкость.
Станция автоматической подачи СОЖ включает в себя двигатель мощностью 0,55 кВт и резервуар, которые располагаются под станком.
С левой стороны станка располагается отсек с пневматической системой станка. Так же в этой зоне расположена система автоматической смазки всех подвижных узлов.
Высокоскоростной шпиндель оснащен системой охлаждения, которая расположена с тыльной стороны станка.
Внутри электрошкафа расположены сервоприводы и электрокомпоненты всемирно известных брендов Siemens и Schneider Electric, которые обеспечивают надежную и бесперебойную работу оборудования.
За охлаждение сервоприводов и электрокомпонентов отвечает кондиционер, смонтированный на электрошкаф.
В стандартную комплектацию станка входят:
- ЧПУ SIEMENS 808D (Германия);
- Главный двигатель и сервопривода бренда SIEMENS (Германия);
- Шпиндель бренда OKADA / KENTURN (Тайвань);
- Интерфейс USB;
- Линейные направляющие HIWIN / PMI (Тайвань);
- ШВП бренда HIWIN / PMI (Тайвань);
- Система охлаждения электрошкафа;
- Пневматический пистолет;
- Лампа освещения;
- Централизованная система автоматической смазки;
- Система подачи СОЖ;
- Телескопическая защита направляющих перемещения рабочего стола;
- Цепной конвейер для стружки;
- Инструкция по эксплуатации на русском языке.
Для работы на станке MILLMASTER VMM-1160S обязательно необходим воздушный компрессор, который приобретается отдельно.
Технические характеристики воздушного компрессора:
- Рабочее давление: 8 бар
- Производительность: 120л/мин
- Мощность электродвигателя: 1,8 кВт
- Напряжение питания: 380 В
- Обороты двигателя: 1420 об/мин
- Емкость ресивера: 70л
-
Быстрая подача по оси X/Y/Z, м/мин24/24/24
-
Вес нетто/брутто, кг8000/8200
-
Габаритные размеры с конвейером (ДхШхВх), мм4075×2280×2500
-
Габаритные размеры станка (ДхШхВ), мм3100×2280×2500
-
Габаритные размеры упаковки (ДхШхВ), мм4500×2380×2600
-
Давление подачи СОЖ, МПа0.6
-
Количество инструмента24
-
Конус шпинделяВТ40
-
Макс. вес инструмента, кг8
-
Макс. диаметр инструмента, мм80
-
Макс. нагрузка на стол, кг800
-
Мощность двигателя подачи по оси Z, кВт3,5
-
Мощность двигателя СОЖ, кВт0,55
-
Мощность двигателя, кВтноя.15
-
Объем бака СОЖ, л230
-
Перемещение по оси Y, мм600
-
Перемещение по оси Z, мм600
-
Перемещение по оси Х, мм1100
-
Повторяемость, мм0,003
-
Подача по оси Х/Y/Z, м/мин10.10.2010
-
Размер рабочего стола, мм1200×600
-
Расстояние от оси шпинделя до колонны, мм650
-
Расстояние от шпинделя до стола, мм90-675
-
Система ЧПУSiemens 808D
-
Т-образный паз, мм5×18
-
Точность позиционирования, мм0,005
-
Частота вращения шпинделя, об/мин60-8000
