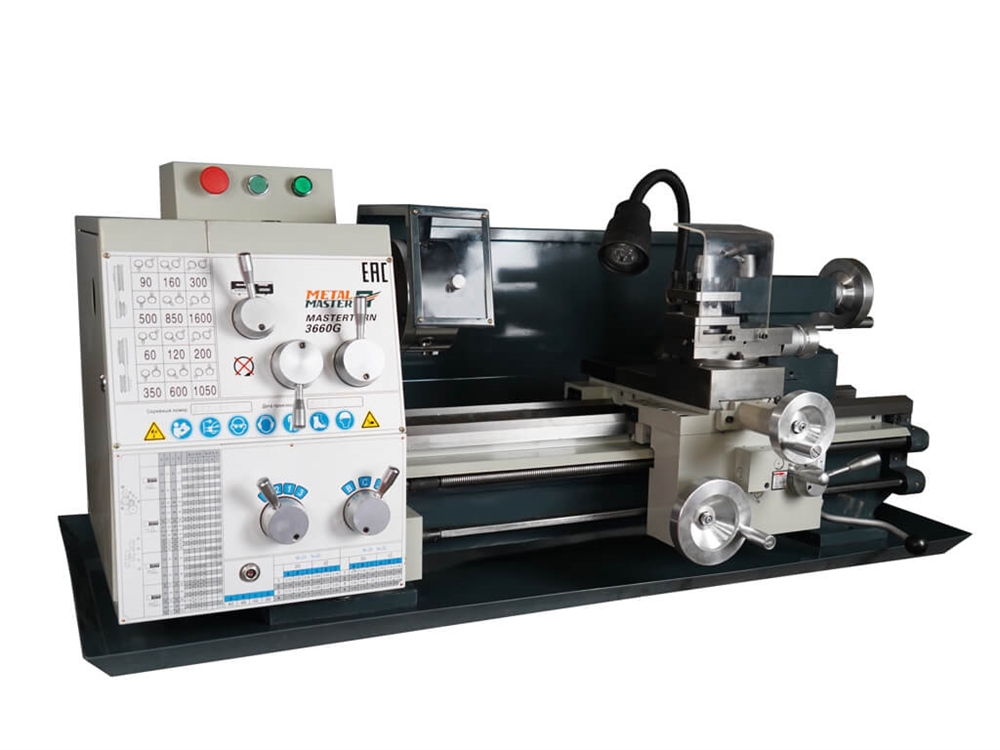

Токарный станок Metal Master MasterTurn 3660G
Описание станка Metal Master MasterTurn 3660G
Особенности:
- Наличие полноценной коробки резьб и подач;
- Автоматическая продольная и поперечная подача;
- Переключение скоростей осуществляется с помощью коробки передач;
- Наличие металлических шестерен гитары зубчатых колес;
- Наличие быстрозажимного эксцентрикового механизма задней бабки;
- Высокая износостойкость направляющих станины, прошедших процесс закалки ТВЧ и имеющих твердость 48-52 HRC;
- Станок оснащен двигателем мощностью 0,75 кВт.
Описание:
Модель обладает удобной эргономикой управления, понятной любому токарю. Класс точности станка по ГОСТ 18097-93 – «Н»
Под защитной крышкой шпиндельной бабки расположены приводные шкивы и гитара зубчатых колес. Данную модель выгодно отличает наличие металлических шестерней, обладающих высоким ресурсом и повышенной износостойкостью.
Модель оснащена трехкулачковым патроном диаметром 160 мм с обратными кулачками в комплекте.
Трехкулачковый патрон и резцедержатель 16х16 мм оснащены защитными кожухами. Также станок оснащен задним защитным кожухом. Кожух патрона оснащен концевым выключателем.
12 ступенчатая коробка передач, изготовленная из качественной конструкционной стали, развивает большой крутящий момент на малых оборотах.
Внутренний диаметр отверстия шпинделя составляет 40,5 мм.
В стандартную комплектацию входит станочный светильник местного освещения.
Станок Metal Master MasterTurn 3660G имеет удобную и понятную таблицу резьб и подач.
Токарный станок оснащен механизмом продольной и поперечной автоподачи.
Вылет пиноли задней бабки – 90 мм. Диаметр пиноли составляет 35 мм.
Задняя бабка станка оснащена быстрозажимным эксцентриковым механизмом
Поперечное перемещение задней бабки составляет ± 10 мм
Цена деления лимба задней бабки составляет 0,025мм
Цена деления лимба продольной подачи составляет 0,5 мм
Цена деления лимба поперечной подачи составляет 0,05 мм
Цена деления лимба тонкой продольной подачи составляет 0,025 мм
Для удобства нарезания конусов на станке предусмотрена возможность поворота верхней продольной салазки на угол ±50°.
Ширина чугунной станины составляет 200 мм, что значительно увеличивает жесткость работы станка и влияет на точность обработки.
Все подвижные части станка оснащены тавотницами.
В ЗИП входят набор ключей, шестигранники, обратные кулачки, клиновидный ремень, два неподвижных центра, сменная металлическая шестерня и инструкция по эксплуатации.
Передняя бабка токарного настольного токарного станка MasterTurn 3660G оснащена маслоуказательными окошками для оперативного контроля уровня масла.
Стандартная комплектация:
- 3-х кулачковый патрон 160 мм
- Защита держателя инструмента;
- Защита ходового винта;
- Инструкция по эксплуатации на русском языке;
- Инструментальный ящик:
-
Вес нетто/брутто, кг430/490
-
Габаритные размеры станка (ДхШхВ), мм1550х685х530
-
Габаритные размеры упаковки (ДхШхВ), мм1620х760х730
-
Диаметр 3-х кулачкового патрона, мм160
-
Диаметр сквозного отверстия шпинделя, мм40,5
-
Диапазон автоматической поперечной подачи, мм/об0,045~0,60
-
Диапазон автоматической продольной подачи, мм/об0,10~1,40
-
Диапазон нарезаемых дюймовых резьб, ниток на дюйм2 ½ ~48 / 45 видов
-
Диапазон нарезаемых метрических резьб, мм0,20~7 / 22 вида
-
Диапазон нарезаемых модульных резьб, MP0,20~3,5 / 21 вид
-
Диапазон нарезаемых питчевых резьб, DP8~120 / 31 вид
-
Диапазон скоростей шпинделя, об/мин60~1600
-
Количество передач12
-
Конус пиноли задней бабкиМТ3
-
Конус шпинделяМТ5
-
Макс. диаметр обработки над станиной, мм360
-
Макс. диаметр обработки над суппортом, мм200
-
Макс. сечение резца, мм16х16
-
Макс. ход верхней салазки суппорта, мм100
-
Макс. ход пиноли задней бабки, мм90
-
Макс. ход поперечной салазки суппорта, мм160
-
Мощность двигателя750 Вт/ 220 В/ 50 Гц
-
Расстояние между центрами, мм600
-
Тип двигателяАсинхронный
-
Ширина станины, мм200
