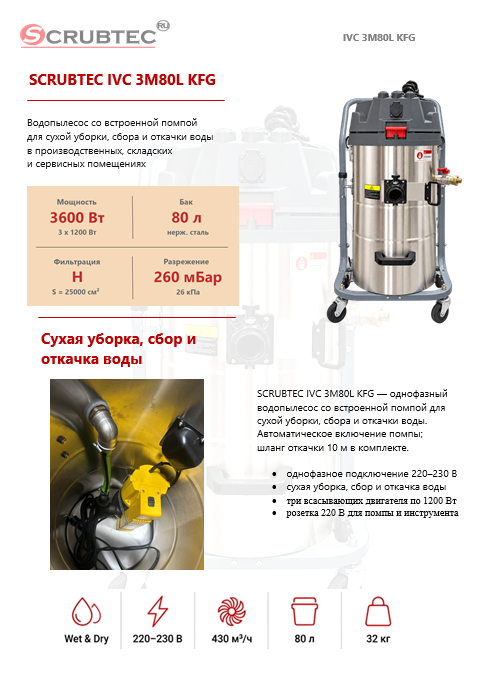

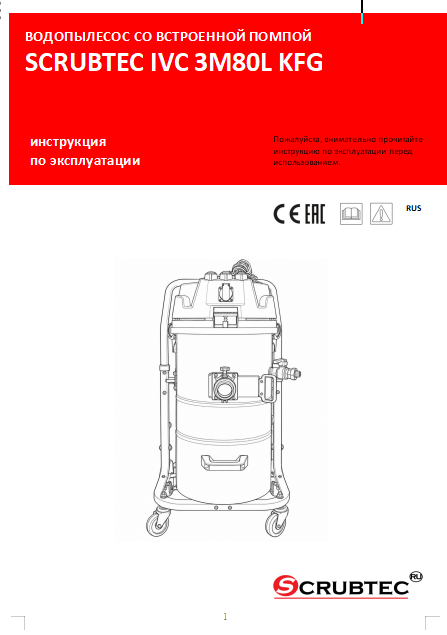

Инструкция Презентация Клик по картинке открывает файл в новой вкладке для скачивания. |
|
 |
 |
 |
 |
  |
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
*Режим работы: круглосуточный (24/7) при циклическом переключении двигателей. Каждый из трех двигателей может непрерывно работать до 3 часов, после чего необходимо переключение на следующий. Соблюдение цикла обеспечивает непрерывную работу без перегрева.

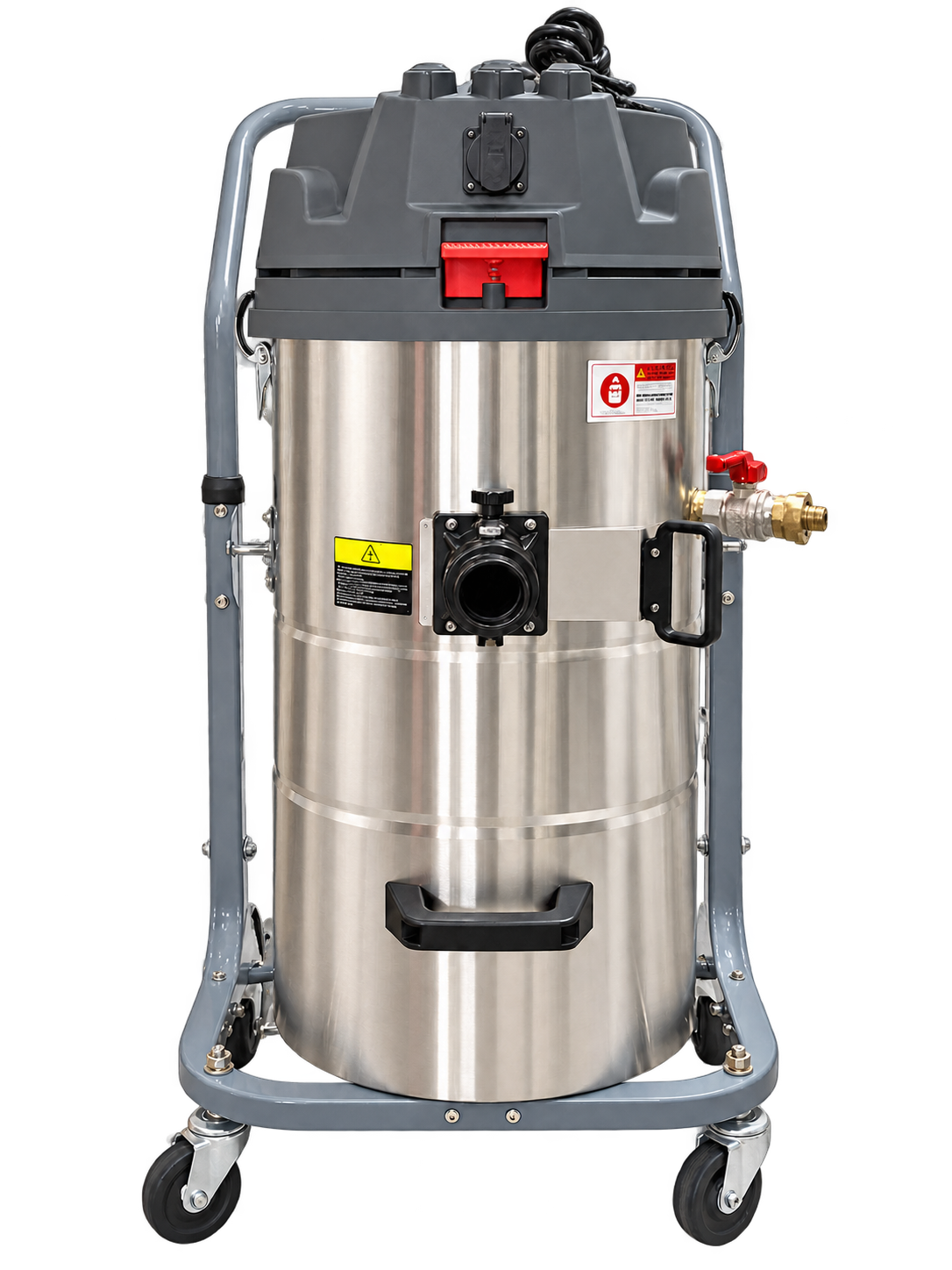

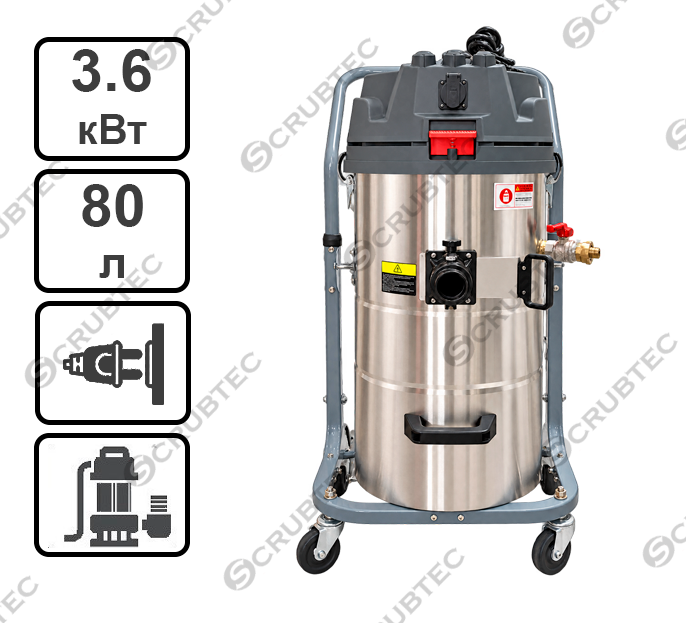

Водопылесос со встроенной помпой SCRUBTEC IVC 3M80L KFG
SCRUBTEC IVC 3M80L KFG — однофазный промышленный водопылесос для профессиональной сухой уборки, сбора воды и её откачки встроенной помпой. Модель предназначена для уборки разрешённых материалов в производственных, складских и ремонтных помещениях.
Встроенная помпа с автоматическим включением откачивает собранную воду из бака через отдельный шланг длиной 10 м. Заявленная производительность помпы — 300 л/мин. Это характеристика помпы, а не скорость всасывания воды пылесосом. Фактическая подача зависит от высоты подъёма, сопротивления выпускного шланга и свойств жидкости.
На корпусе предусмотрена розетка 220 В для подключения помпы или электроинструмента. Совместное подключение возможно через тройник с защитным контактом при соблюдении допустимой суммарной нагрузки. Автоматическое включение помпы не означает наличия автоматического запуска пылесоса от подключённого инструмента.
Режим работы
По данным поставщика, длительная работа допускается при циклическом переключении всасывающих двигателей. Каждый из трёх двигателей может работать непрерывно до 3 часов, после чего нагрузку необходимо переключить на следующий двигатель.
Этот режим требует исправного оборудования, своевременной очистки фильтра и свободного доступа воздуха к отверстиям охлаждения. Работа одного двигателя не обеспечивает суммарные параметры трёхмоторной установки. Указанный режим относится к всасывающим двигателям; условия работы помпы определяются её эксплуатационной документацией.
Ключевые технические параметры
-
Количество всасывающих двигателей — 3.
-
Мощность каждого всасывающего двигателя — 1200 Вт.
-
Суммарная мощность всасывающих двигателей — 3600 Вт, без учёта помпы и подключённого инструмента.
-
Максимальное разрежение — 26 кПа, или 260 мбар.
-
Максимальный расход воздуха — 430 м³/ч.
-
Электропитание — 220–230 В, 50 Гц, одна фаза.
-
Номинальный объём бака — 80 л.
-
Материал бака — нержавеющая сталь.
-
Основной фильтр — картриджный.
-
Площадь фильтрующей поверхности — 25 000 см².
-
Очистка фильтра — ручная обратная продувка.
-
Производительность встроенной помпы — 300 л/мин.
-
Включение помпы — автоматическое.
-
Длина шланга для откачки воды — 10 м.
-
Розетка на корпусе — 220 В.
-
Габариты, Д×Ш×В — 550×570×990 мм.
-
Масса брутто — 32 кг.
Максимальное разрежение и максимальный расход воздуха являются отдельными предельными характеристиками. Фактические параметры на насадке зависят от количества работающих двигателей, состояния фильтра, длины и диаметра всасывающего шланга, а также сопротивления подключённых принадлежностей.
Номинальный объём бака не равен допустимому объёму воды при заполнении. Уровень жидкости должен оставаться в пределах, установленных конструкцией и штатной защитой от переполнения.
Конструктивные особенности и компоновка
Вакуумная система
Пылесос оснащён тремя байпасными двигателями с отдельными штатными выключателями. Количество включённых двигателей выбирают с учётом выполняемой задачи и допустимого режима работы.
При необычном шуме, запахе гари, перегреве или отказе двигателя необходимо остановить оборудование, отключить питание и обратиться в сервис.
Бак и колёсная тележка
Бак из нержавеющей стали установлен на колёсной тележке с рукояткой для перемещения. Для работы и стоянки выбирают ровную устойчивую поверхность; при неподвижном положении используют предусмотренный конструкцией тормоз колеса.
Объём бака 80 л позволяет накапливать сухие отходы между выгрузками. Фактический интервал между опорожнениями зависит от плотности материала, интенсивности его поступления и допустимого заполнения.
Прочность бака не исключает повреждения шланга, фильтра и уплотнений острыми или крупными предметами. Собираемые материалы должны соответствовать требованиям инструкции.
Встроенная помпа

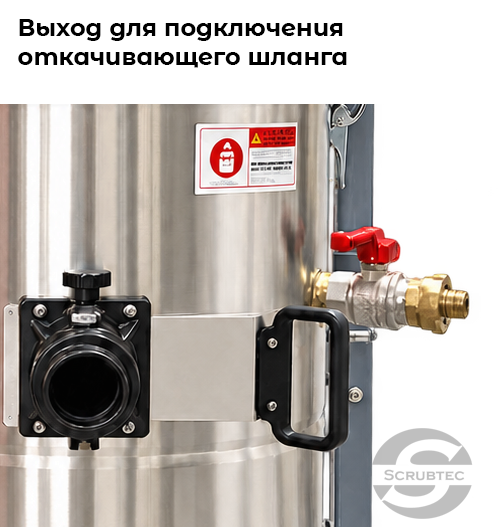

Помпа обеспечивает откачку собранной воды через выпускной шланг длиной 10 м. Автоматическое включение сокращает необходимость ручного управления откачкой, однако оператор должен контролировать уровень жидкости, герметичность соединений и выход воды из шланга.
Помпа не заменяет штатную защиту от переполнения. Если вода поступает в бак быстрее, чем откачивается, сбор необходимо остановить. Не допускается работа помпы без воды, если такой режим прямо не разрешён её изготовителем.

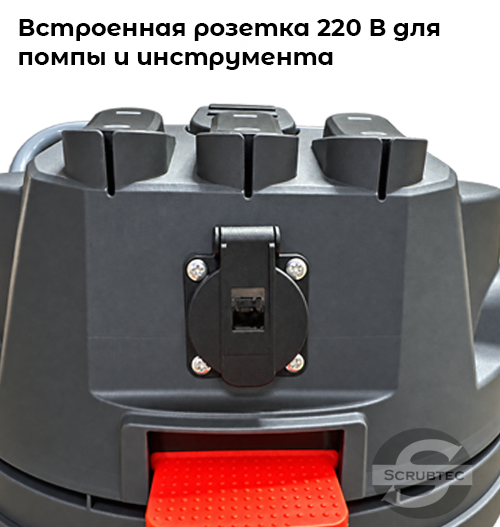

Розетка для помпы и электроинструмента
Розетка 220 В позволяет подключить помпу или совместимый электроинструмент. Для одновременного подключения можно использовать тройник с защитным контактом, рассчитанный на соответствующую нагрузку и условия эксплуатации.
Суммарный ток помпы и инструмента не должен превышать допустимый ток встроенной розетки и тройника. Питающая линия и удлинитель должны выдерживать общий ток пылесоса, помпы и подключённого инструмента. Напряжение розетки само по себе не определяет допустимую мощность нагрузки.
Вилки, розетку, тройник и соединения необходимо держать сухими и размещать вне зоны возможного попадания воды.
Фильтрация и очистка фильтра
Основной фильтрующий элемент — картридж площадью 25 000 см². Заявленный класс пыли — H. Допустимость сбора конкретной опасной пыли определяется назначением оборудования и требованиями к обращению с материалом.
Класс пыли, эффективность фильтрации и размер улавливаемых частиц являются разными характеристиками. Установка другого фильтра сама по себе не расширяет разрешённую область применения пылесоса.

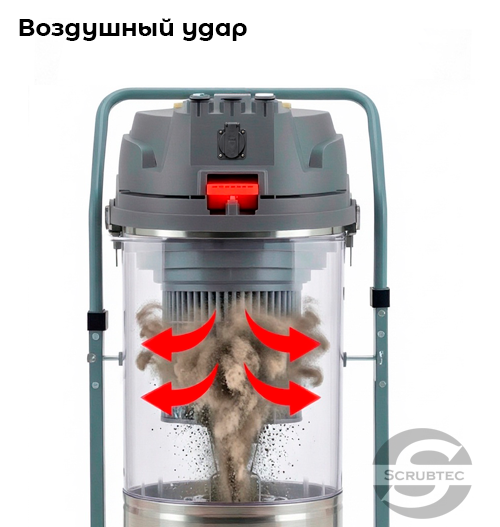

Ручная обратная продувка выполняется при работающих всасывающих двигателях, без извлечения фильтра. Оператор перекрывает вход штатным приспособлением и несколько раз нажимает привод продувки согласно руководству. После процедуры вход необходимо открыть. Не оставляйте оборудование работающим с перекрытым входом.
Продувка помогает удалять накопившуюся пыль и восстанавливать всасывание. Она не заменяет осмотр картриджа и его замену при повреждении или необратимом засорении.
Перед извлечением фильтра необходимо остановить оборудование и отключить всё питание. Очищайте картридж только способом, разрешённым изготовителем. Не допускайте рассеивания мелкой и опасной пыли в помещении.
Комплектация
Комплектация модификации включает:
-
водопылесос SCRUBTEC IVC 3M80L KFG со встроенной помпой;
-
шланг для откачки воды длиной 10 м;
-
розетку 220 В на корпусе;
-
гофрированный всасывающий шланг;
-
две S-образные трубки;
-
короткий соединитель;
-
длинный соединитель;
-
щётку для пыли;
-
щётку для сбора жидкости;
-
круглую щётку;
-
плоскую щелевую насадку;
-
технический паспорт изделия.
Фактический состав поставки проверяют по упаковочному листу. Дополнительные принадлежности указывают отдельно, если они включены в заказ. Тройник не следует считать частью комплектации без подтверждения в документах поставки.
Области применения
Строительство и ремонт — уборка разрешённой строительной пыли и мелких отходов, очистка рабочих поверхностей, сбор и откачка воды. Для отходов, содержащих опасную пыль, необходимо соблюдать требования к сбору, выгрузке и утилизации.
Склады и производственные помещения — сухая уборка разрешённых отходов, сбор воды после технологических операций и её отведение в подготовленную ёмкость или разрешённую систему слива.
Автомойки и станции технического обслуживания — уборка песка и грязи, сбор и откачка разрешённой воды. Пригодность для жидкостей с моющими средствами, маслами или другими примесями необходимо проверять по документации оборудования.
Работа с электроинструментом — подключение совместимого инструмента к встроенной розетке и организация пылеудаления при подходящих соединениях и достаточном фактическом расходе воздуха. Пылесос не следует считать универсальной заменой стационарной аспирационной системы.
Металлообработка — уборка разрешённых негорючих отходов без горячих частиц и искр. Допустимость сбора острой стружки, абразивной пыли, масел и эмульсий проверяют по инструкции и химической совместимости элементов оборудования.
Ограничения по применению
Пылесос не является взрывозащищённым. Запрещено использовать его во взрывоопасной среде и для сбора горючей или взрывоопасной пыли, в том числе мучной, угольной, алюминиевой и магниевой.
Не допускается сбор легковоспламеняющихся, едких, летучих и радиоактивных жидкостей и газов, а также материалов, запрещённых руководством. Запрещено всасывать тлеющие отходы, горячий пепел и искры.
Максимальная температура всасываемых материалов для базовой вакуумной части — не выше 60 °C. Это значение не подтверждает допустимость перекачивания воды такой температуры: температурный предел помпы проверяют отдельно.
Встроенная помпа предназначена для откачки разрешённой воды. Возможность перекачивания жидкости с твёрдыми включениями, маслами, эмульсиями или химическими добавками определяется характеристиками помпы и совместимостью материалов.
Сбор воды допускается при исправной защите от переполнения и подготовленной для влажного режима фильтрующей системе. При появлении пены, утечке или выходе жидкости из моторного блока необходимо немедленно остановить оборудование и отключить всё питание.
Эксплуатационные особенности
1. Электропитание
Подключайте оборудование к заземлённой однофазной сети 220–230 В, 50 Гц, соответствующей паспортной табличке. Учитывайте общую нагрузку всасывающих двигателей, помпы и инструмента. Замену кабелей, розетки и выключателей поручайте квалифицированному специалисту.
2. Подготовка к работе
Проверьте кабель, вилку, розетку, шланги, насадки, фильтр и уплотнения. Убедитесь, что бак закрыт, фиксаторы закреплены, вентиляционные отверстия свободны. Перед сбором воды дополнительно проверьте защиту от переполнения и штатную систему автоматического управления помпой.
3. Подготовка откачивающего шланга
При отключённом питании подсоедините шланг 10 м к выпуску помпы. Надёжно закрепите свободный конец в месте разрешённого слива. Исключите перегибы, пережатие шланга, неконтролируемое перемещение его конца и обратный сток воды.
4. Работа с помпой
Помпа включается автоматически штатной системой управления. Во время работы контролируйте уровень воды и поток из выпускного шланга. Не обходите автоматику и защитные устройства. Если откачка прекратилась или уровень воды продолжает повышаться, остановите сбор и отключите питание перед проверкой.
5. Контроль фильтра
При снижении всасывания выполните штатную обратную продувку. Если результат недостаточен, остановите оборудование и проверьте фильтр, заполнение бака, проходимость шланга и насадки, соединения и уплотнения.
6. Обслуживание и ремонт
Перед открыванием бака, снятием фильтра, отсоединением шлангов или устранением засора остановите оборудование и отключите всё питание, исключив автоматический запуск помпы.
Регулярно проверяйте состояние фильтра, уплотнений, шлангов и доступного входа помпы. Повреждённые детали заменяйте совместимыми. Ремонт двигателей, помпы, автоматики и электрической части выполняет квалифицированный сервисный персонал.
7. Очистка и хранение
После сбора воды опорожните бак, удалите загрязнения и подготовьте фильтр к следующему режиму работы согласно инструкции. Перед сухой уборкой бак и фильтр должны быть сухими; помпа должна быть отключена.
Храните оборудование в сухом, хорошо проветриваемом помещении. Не мойте электрические узлы струёй воды. Не перемещайте пылесос за кабель или шланги. При перевозке закрепляйте его ремнями, исключающими скольжение и опрокидывание.
8. Обучение персонала
К работе допускается обученный оператор. Инструктаж должен включать управление двигателями, обратную продувку, подготовку к сбору воды, работу автоматической помпы, подключение инструмента, контроль электрической нагрузки и действия при переполнении или неисправности.
Готовность к самостоятельной работе подтверждают практической проверкой навыков. Продолжительность обучения зависит от опыта сотрудника и выполняемых задач.
Краткая спецификация SCRUBTEC IVC 3M80L KFG
| Параметр | Значение |
|---|---|
| Наименование | Водопылесос со встроенной помпой SCRUBTEC IVC 3M80L KFG |
| Назначение | Сухая уборка, сбор и откачка разрешённой воды |
| Количество всасывающих двигателей | 3 |
| Мощность одного всасывающего двигателя | 1200 Вт |
| Суммарная мощность всасывающих двигателей | 3600 Вт, без учёта помпы и подключённого инструмента |
| Электропитание | 220–230 В, 50 Гц, одна фаза |
| Максимальное разрежение | 26 кПа / 260 мбар |
| Максимальный расход воздуха | 430 м³/ч |
| Номинальный объём бака | 80 л |
| Материал бака | Нержавеющая сталь |
| Основной фильтр | Картриджный |
| Площадь фильтрующей поверхности | 25 000 см² |
| Заявленный класс пыли | H |
| Очистка фильтра | Ручная обратная продувка |
| Помпа | Встроенная, с автоматическим включением |
| Заявленная производительность помпы | 300 л/мин |
| Шланг для откачки воды | 10 м |
| Розетка на корпусе | 220 В, для подключения помпы или электроинструмента |
| Совместное подключение помпы и инструмента | Через тройник с защитным контактом, в пределах допустимой суммарной нагрузки |
| Габариты, Д×Ш×В | 550×570×990 мм |
| Масса брутто | 32 кг |
| Перемещение | Колёсная тележка с рукояткой |
| Условия хранения | Сухое, хорошо проветриваемое помещение |
Примечание: производительность помпы 300 л/мин не равна скорости всасывания воды пылесосом. Фактическая откачка зависит от высоты подъёма, сопротивления шланга и свойств жидкости. Допустимую нагрузку встроенной розетки и тройника проверяют по маркировке и документации оборудования.
- Характеристики пылесосы
-
Вес, кг32
-
Воздушный поток (л/с)119,5
-
Габаритные размеры (Д Х Ш Х В)550*570*990
-
Емкость бака (л)80
-
Класс пылиH
-
Количество турбин, шт3
-
Макс. потребляемая мощность (Вт)3600
-
Материал баканержавеющая сталь
-
Рабочее напряжение (В)220-230V / 50 Гц
-
Разрежение, мбар260
-
Розетка для подключения инструментада
-
Система очистки фильтравоздушный удар (обратный выдув)
- Прочее
-
Шланг10 м
