Корончатые сверла TCT Rail с хвостовиком Weldon 19 мм: эталон скорости и ресурса при сверлении конструкционных сталей

1. Вводный абзац

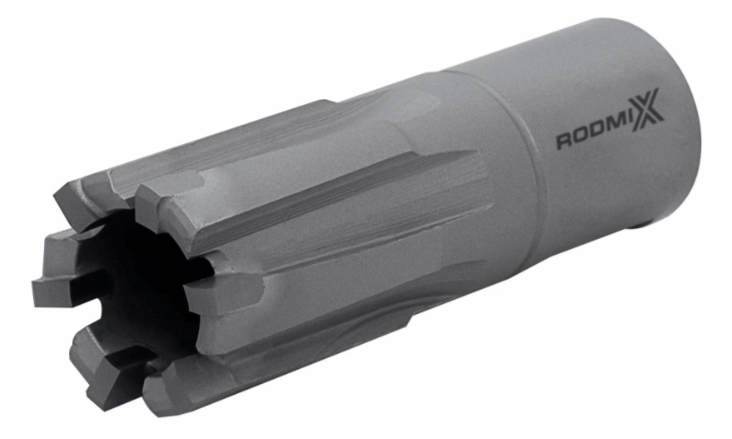

Корончатые сверла TCT Rail с хвостовиком Weldon 19 мм (3/4’’) — это профессиональный оснастительный инструмент для высокопроизводительного сверления крупных отверстий диаметром от 12 до 150 мм в листовом и профильном прокате. В отличие от спиральных сверл, коронка выбирает только периферийный паз, формируя чистое отверстие без затрат энергии на разрушение всей площади металла.

Посадка Weldon (плоский лыска под винт) обеспечивает максимальную жесткость фиксации в магнитных сверлильных станках и фрезерных обрабатывающих центрах с конусом ISO 40/50. Инструмент ориентирован на тяжелые условия интервального сверления, монтаж металлоконструкций и ремонтное производство.

2. Назначение и область применения

Типы станков

Коронка непосредственно разработана под стандарт Weldon 19 мм — наиболее распространенный тип хвостовика для магнитных сверлильных станков (BDS, Unibor, DeWalt, Makita, Fein, Hougen). Также совместима с:

• Радиально-сверлильными станками (при использовании переходной оправки Weldon — Морзе)

• Фрезерными станками с цанговым зажимом ER и гидропатроном

• Станками ЧПУ с блоком смены инструмента (при условии правильного расчета крутящего момента)

Материалы обработки

Благодаря твердосплавным зубьям коронки TCT Rail уверенно режут:

• Конструкционные стали до 800 МПа (Ст3, 20, 35, 45, 09Г2С)

• Нержавеющие стали (12Х18Н10Т, AISI 304/316) при пониженной подаче

• Жаропрочные сплавы и броневую сталь — с применением СОЖ высокого давления

• Чугун (серый, высокопрочный ВЧШГ) без образования сколов кромки

Не рекомендуется для мягких вязких алюминиевых сплавов и титана без специализированной геометрии.

Производственные условия

Коронки TCT Rail — выбор для серийного и единичного производства:

• Сверлильные цеха металлоконструкций

• Судостроение и вагоностроение (фланцы, балки, швеллеры)

• Строительно-монтажные работы на высоте (магнитная станина)

• Ремонтные службы и сервисные центры

3. Ключевые технические особенности

Материал инструмента

• Корпус: высоколегированная инструментальная сталь (аналог 42CrMo4), термообработанная до 48–52 HRC.

• Режущая пластина: спеченный карбид вольфрама (WC-Co) с размером зерна 0,8–1,2 мкм, класс K20 — оптимизирован для прерывистого резания по стали.

Геометрия и профиль зуба

• Передний угол: отрицательный (от -5° до -8°) — обеспечивает прочность зуба на удар при выходе из отверстия.

• Угол заточки режущей кромки: 140° — баланс между проникновением в материал и стойкостью к выкрашиванию.

• Эвольвентная стружечная канавка с переменным шагом: автоматически удаляет стружку из зоны резания без заклинивания. Глубина канавки увеличенная для работы на проходных отверстиях до 50 мм.

Посадка Weldon 19 мм

• Хвостовик имеет одну или две плоские лыски под торцевой винт по стандарту ASME B5.50-2015.

• Позиционирование штифта (центровое сверло) — внутреннее, с фиксацией под шестигранник 4 мм. Центровое сверло из HSS-Co (M42) с углом 120°.

Диапазон диаметров и глубина резания

• Диаметры: 12–150 мм с шагом 1–2 мм в рабочем диапазоне до 60 мм.

• Рабочая высота коронки: 50 мм (стандарт) и 75 мм (удлиненная серия).

• Глубина сверления за один проход: до 50 мм (в стали) с возможностью многоходового съема кернов до 75 мм.

4. Преимущества для производства

Стабильность размера

Коронки с Weldon 19 мм исключают проскальзывание хвостовика в патроне (в отличие от гладких цилиндрических хвостовиков). Для магнитных станков это критично при вертикальном сверлении в потолочной плоскости.

Снижение брака

• Система внутреннего орошения (через хвостовик и каналы в корпусе) подводит СОЖ непосредственно к каждому зубу. Исключается локальный перегрев и «пятна» закалки.

• Отсутствие перекоса коронки на входе благодаря жесткой посадке Weldon.

5. Совместимость и рекомендации

Совместимость с патронами

• Магнитные сверлильные станки с патроном типа Weldon (размер посадочного отверстия 19,05 мм).

• Переходные оправки Weldon 19 мм → B16 / B18 / B22 / Морзе 2–4 для радиальных станков.

• Цанговый патрон ER-32 / ER-40 — требуется цанга под 19 мм и антиповоротный ключ.

Рекомендуемые режимы резания (СОЖ — эмульсия 5–7%)

*При отсутствии внутренней подачи СОЖ используйте внешнюю форсунку с расходом не менее 3 л/мин и направлением на стружечные канавки.*

Особенности работы без СОЖ (кратковременно)

Допускается при сверлении чугуна или тонкой стали (до 8 мм) с подачей пониженной на 30%. При сверлении нержавейки без СОЖ — ресурс падает в 5–7 раз с вероятностью скола зуба на 3–5 отверстии.

6. Ответы на частые вопросы ЦА

Вопрос: Для какой стали категорически не подходит TCT Rail на Weldon 19 мм?
Ответ: Для вязких сталей аустенитного класса (характерная налипаемость) и для сырых низколегированных сталей > 40 HRC без обработки на пониженных оборотах. В этих случаях переходите на коронки из порошкового HSS (ASP 2052).

Вопрос: Можно ли сверлить арматуру в бетоне?
Ответ: Нет. TCT Rail — по металлу, не для бетона. При контакте с абразивом произойдет выкрашивание твердосплавных зубьев за 2–3 оборота.

Вопрос: Чем отличается TCT Rail от биметаллических коронок?
Ответ: У биметалла (HSS–M42 + упругий корпус) ресурс ниже в 3–4 раза, но выше ударная вязкость. TCT Rail жестче и быстрее, но боится биения более 0,1 мм. Для магнитных станков с направляющей — однозначно TCT.

Вопрос: Какой максимальный диаметр сверления для ручного магнитного станка?
Ответ: Не более 40 мм в стали при толщине 20 мм. Для диаметра 60–150 мм требуется станок с механической подачей (гидравлический или реечный привод) и усилием прижима > 12 кН.

7. Подберите коронку под вашу задачу

Подбор диаметра, шага зубьев, типа твердого сплава и посадки хвостовика должен выполняться под конкретный станок, номенклатуру деталей и серийность.
